技术领域

本发明涉及车用器件的技术领域。

背景技术

在需要长期在户外工作的中、大型车辆上，人体及车辆用水是需要主要考虑的问题之一，目前在这些车辆上，解决用水问题主要依靠运载桶装水的方式，这种方法具有较强的被动性，在意外情况下容易出现水源短缺，同时桶装水会占据较大的车内空间，显著增加车辆的载重。

发明内容

本发明的目的在于提出一种能够有效利用自然界的水，并将其处理为可供人体饮用或生活使用的水的过滤式车用饮水机。本发明的技术方案如下：

一种过滤式车用饮水机，该饮水机包括直接接取雨水或雪水的接水器，与接水器相连的位于该接水器右侧的过滤器，与过滤器相连的位于该过滤器右侧的热水器以及位于过滤器内的过滤机构，位于接水器与过滤器之间的蠕动泵，连接上述部件的各管道，及开关；所述接水器为罐状，除直接向外界敞开的顶端开口外，其上还具有一个出口：第一出口，与一个入口：第一入口，其中第一出口通过伸入过滤器的底部的第一管道与过滤器相连，所述过滤器为具有一个入口，三个出口且内部设有过滤机构的罐状，过滤器上的一个入口即第二入口用于前述第一管道的进入，所述三个出口分别为经过第二管道及位于第二管道途中的蠕动泵后与接水器第一入口相连的第二出口，通过伸入热水器底部的第三管道与热水器相连的第三出口，及用于杂质排出的位于过滤器底部的第四出口，所述第二出口位于所述第四出口左侧，所述过滤器中的过滤机构用于水的过滤，该过滤机构具有一个靠近第四出口的过滤入口、及靠近第二出口的一个过滤出口，所述热水器可进行水的加热，其具有一个供第三管道进入的入口，即第三入口，位于其上部供热水出去的出口，即第五出口，所述开关经第四管道与热水器的第五出口相连，所述第二管道伸入所述接水器3/5高度以上，所述过滤机构为由两根平行直立的竖管和连通该两根竖管的横管一体构成的倒U形连通管，在其开口为过滤入口的竖管内含有至少两根毛细管，在其横管内为过滤介质，在其开口为过滤出口的竖管内含有至少两个将其横截面覆盖的高分子滤膜。

所述过滤介质可以为活性炭、过滤砂等物质。

优选的是：所述第一出口位于所述接水器1/2高度以上的位置处。

另外优选的是：所述第三出口位于所述过滤器1/2高度以上的位置处。

另外优选的是：所述接水器的安装位置高于所述过滤器的安装位置，所述过滤器的安装位置高于所述热水器的安装位置。

另外优选的是：所述接水器的顶端开口上覆盖有除尘罩，用于将外界的尘土、砂石或其它掉落物阻隔于接水器外。

另外优选的是：所述热水器上设有温度指示灯。

本发明的设备结构简单，便于在车辆上安装或使用，能够有效地将自然界的水处理为饮用水或生活用水，避免直接携带大量桶装水的问题。

附图说明

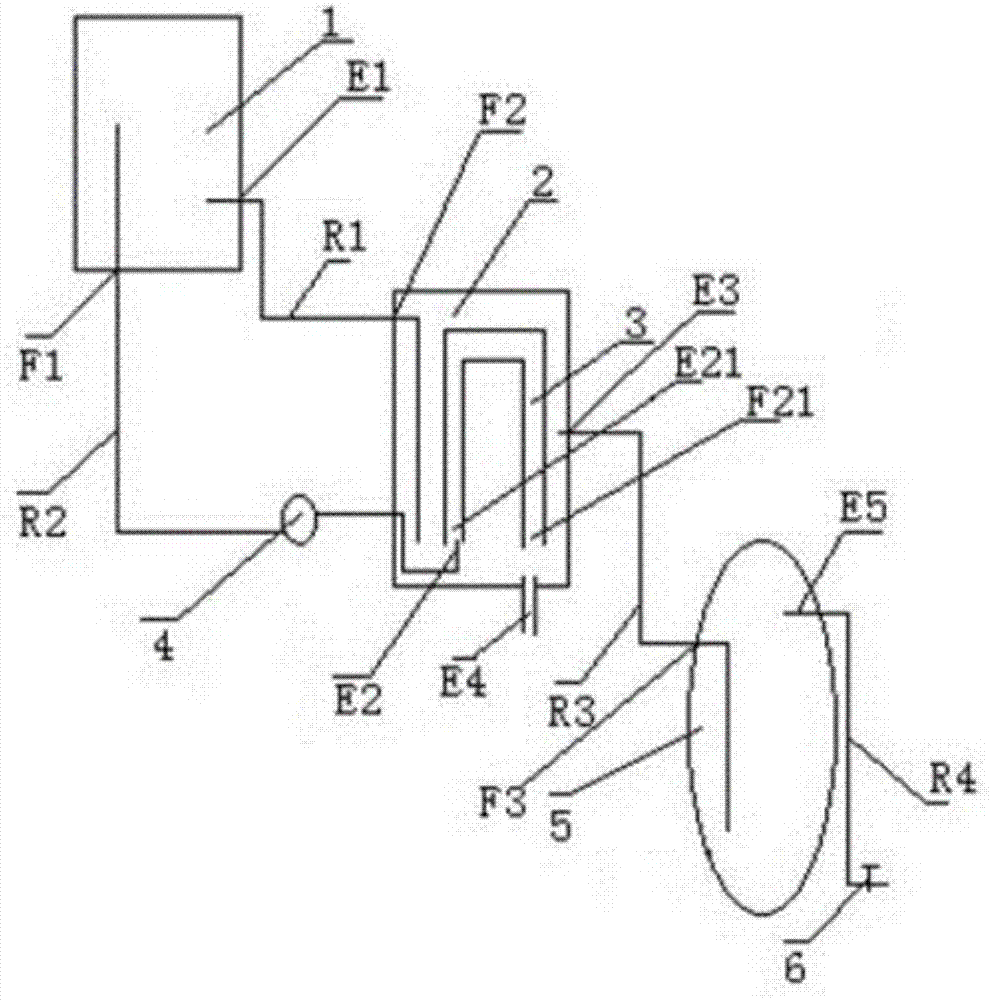

图1为本发明的一个示意图，其中1-接水器，2-过滤器，3-过滤机构，4-蠕动泵，5-热水器，6-开关，E1-第一出口，E2-第二出口，E3-第三出口，E4-第四出口，E5-第五出口，F1-第一入口，F2-第二入口，F3-第三入口，R1-第一管道，R2-第二管道，R3-第三管道，R4-第四管道，F21-过滤入口，E21-过滤出口。

图2为本发明的过滤机构的结构示意图，其中21-毛细管，22-过滤介质，23-高分子滤膜。

具体实施方式

外界雨水或雪水从接水器1的顶端开口进入接水器1后，经过初步的、自行澄清后部分自第一出口E1经第一管道R1进入过滤器2内，在过滤器2内部分水从过滤机构3的过滤入口F21进入过滤结构3内进行过滤，其后从过滤出口E21内出来，马上再进入过滤器2上的第二出口E2，自第二出口E2经蠕动泵4与第二管道R2的作用重新回到接水器内，以此在过滤器2中存在动态的、持续的水循环，同时循环中的部分杂质通过第四出口E4排出过滤器，在过滤器2中上部的纯净的水自第三出口E3，经第三管道R3进入热水器5内，进行加热或煮沸后，在打开开关6的情况下，可经第四管道R4流出，供饮用。
