技术领域

本发明涉及晾衣用具领域，特别是一种带有收集水功能的室内晾衣装置。

背景技术

晾衣用具就是将洗完的衣物进行悬挂，使得衣物内部残留水分去除的工具。

衣食住行是人们离不开的问题，尤其是衣服，更是生活中不可缺少的物品，通常每件衣服穿过之后，表面会粘上灰尘，为了保持洁净，需要对其进行清洗，有的衣物可以进行机械甩干，但是有的义务由于材料的问题，不能进行机械甩干，只能是自然的晾干，对于居住楼房内的人们来说，都是将衣物放置在室内进行晾晒，通常都是放置在衣架上，不能甩干的衣物带有大量的水分，由于受到重力的作用，会不断的落在地面上，如果不对其进行承接，就容易堆积大量的水分，可能会顺着墙面流到下层居住的人们家内，造成损失，传统中都是将盆子放置在衣架下方进行承接，由于衣物在清洗完之后，是平面状态，盆子大多都是圆形的，因此有些地方是承接不到的，而且传统的衣架的高度固定的，对于比较长的衣物或者被褥来说，是比较的不方便的，传统的衣架虽然折叠方便，便于不能进行移动，只能抬起行走，因此为了解决这些问题，设计一种便于收集水分的晾晒装置是很有必要的。

发明内容

本发明的目的是为了解决上述问题，设计了一种带有收集水功能的室内晾衣装置。

实现上述目的本发明的技术方案为，一种带有收集水功能的室内晾衣装置，包括条形承载基座，所述条形承载基座上表面晾晒水收集机构，所述条形承载基座下表面设有移动机构，所述晾晒水收集机构由固定连接在条形承载基座上表面且与条形承载基座相匹配的条形空心承载盒、加工在条形承载基座上表面且位于条形空心承载盒外侧的两组水平凹槽、嵌装在每个水平凹槽内的水平滑轨、嵌装在每个水平滑轨内的滑动块、铰链连接在每组滑动块上表面且中心部相互交叉的一组摆动交叉支撑架、嵌装在每个摆动交叉支撑架内侧表面的一组滑动凸起、设置在一组摆动交叉支撑架之间的条形晾晒架、固定连接在条形晾晒架两相对侧表面上且与每个滑动凸起相匹配的水平活动壳、嵌装在条形晾晒架上表面边缘处的多组竖直拉伸杆、套装在每相对一组竖直拉伸杆上端面上的水平承载杆、嵌装在每个水平承载杆上表面两端处的一组弹性固定带、固定连接在每个弹性固定带一端面上且与所对应水平承载杆相匹配的挤压固定壳、加工在条形空心承载盒上表面的条形开口、设置在条形空心承载盒侧表面上的排水管、铰链连接在条形开口边缘处的两组摆动遮挡板、固定连接在每个摆动遮挡板侧表面上的拉动把手共同构成的。

所述移动机构由固定连接在条形承载基座下表面两端处的一组条形支撑板、加工在每个条形支撑板下表面的条形滑动凹槽、设置在每个条形滑动凹槽内的两组移动块、设置在每个移动块下表面的万向轮、固定连接在条形承载基座且位于一组条形支撑板之间的承载架共同构成的。

每个所述水平活动壳的长度均小与条形晾晒架一半的长度。

多组所述竖直拉伸杆的数量为8-12组，每相邻一组所述竖直拉伸杆之间的距离相同。

所述水平承载杆的纵截面为圆形，每个所述挤压固定壳的纵截面为半圆形。

所述条形空心承载盒内下表面固定连接与两组摆动遮挡板下表面一端相搭接的交叉固定架。

所述条形承载基座上表面两端处均铰链连接与条形晾晒架下表面相搭接的摆动支撑架。

所述排水管上套装悬挂勾。

两组所述摆动遮挡板的总横截面与条形开口的横截面相匹配。

所述条形晾晒架侧表面空闲处嵌装多组固定勾。

利用本发明的技术方案制作的带有收集水功能的室内晾衣装置，一种使用比较方便，便于对不同长度的衣物和被褥进行晾晒，便于对晾晒衣物的残留水分进行收集，保持地面洁净，便于移动，不使用时，便于收集缩小占地空间的装置。

附图说明

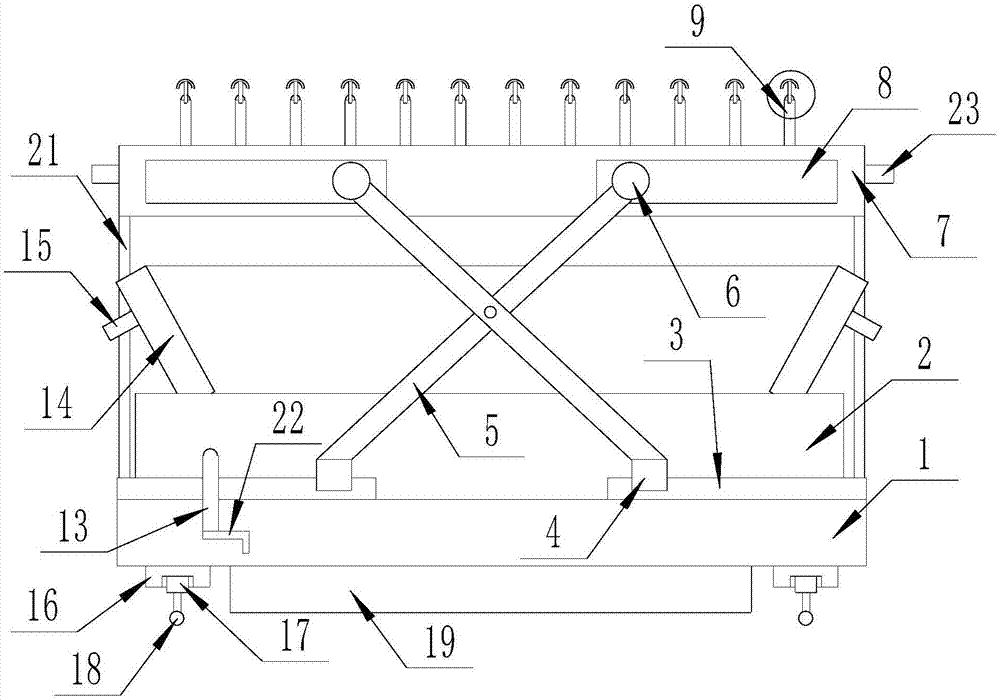

图1是本发明所述一种带有收集水功能的室内晾衣装置的结构示意图；

图2是本发明所述一种带有收集水功能的室内晾衣装置的侧视剖面图；

图3是本发明所述一种带有收集水功能的室内晾衣装置中条形空心承载盒、摆动遮挡板和拉动把手相配合的俯视图；

图4是本发明所述一种带有收集水功能的室内晾衣装置中条形空心承载盒、摆动遮挡板、拉动把手和交叉支撑架相配合的侧视剖面图；

图5是本发明所述一种带有收集水功能的室内晾衣装置中竖直拉伸杆、水平承载杆、弹性固定带和挤压固定壳相配合的局部放大图；图中，1、条形承载基座；2、条形空心承载盒；3、水平滑轨；4、滑动块；5、摆动交叉支撑架；6、滑动凸起；7、条形晾晒架；8、水平活动壳；9、竖直拉伸杆；10、水平承载杆；11、弹性固定带；12、挤压固定壳；13、排水管；14、摆动遮挡板；15、拉动把手；16、条形支撑板；17、移动块；18、万向轮；19、承载架；20、交叉固定架；21、摆动支撑架；22、悬挂勾；23、固定勾。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-5所示，一种带有收集水功能的室内晾衣装置，包括条形承载基座1，所述条形承载基座1上表面晾晒水收集机构，所述条形承载基座1下表面设有移动机构，所述晾晒水收集机构由固定连接在条形承载基座1上表面且与条形承载基座1相匹配的条形空心承载盒2、加工在条形承载基座1上表面且位于条形空心承载盒2外侧的两组水平凹槽、嵌装在每个水平凹槽内的水平滑轨3、嵌装在每个水平滑轨3内的滑动块4、铰链连接在每组滑动块4上表面且中心部相互交叉的一组摆动交叉支撑架5、嵌装在每个摆动交叉支撑架5内侧表面的一组滑动凸起6、设置在一组摆动交叉支撑架5之间的条形晾晒架7、固定连接在条形晾晒架7两相对侧表面上且与每个滑动凸起6相匹配的水平活动壳8、嵌装在条形晾晒架7上表面边缘处的多组竖直拉伸杆9、套装在每相对一组竖直拉伸杆9上端面上的水平承载杆10、嵌装在每个水平承载杆10上表面两端处的一组弹性固定带11、固定连接在每个弹性固定带11一端面上且与所对应水平承载杆10相匹配的挤压固定壳12、加工在条形空心承载盒2上表面的条形开口、设置在条形空心承载盒2侧表面上的排水管13、铰链连接在条形开口边缘处的两组摆动遮挡板14、固定连接在每个摆动遮挡板14侧表面上的拉动把手15共同构成的；所述移动机构由固定连接在条形承载基座1下表面两端处的一组条形支撑板16、加工在每个条形支撑板16下表面的条形滑动凹槽、设置在每个条形滑动凹槽内的两组移动块17、设置在每个移动块17下表面的万向轮18、固定连接在条形承载基座1且位于一组条形支撑板16之间的承载架19共同构成的；每个所述水平活动壳8的长度均小与条形晾晒架7一半的长度；多组所述竖直拉伸杆9的数量为8-12组，每相邻一组所述竖直拉伸杆9之间的距离相同；所述水平承载杆10的纵截面为圆形，每个所述挤压固定壳12的纵截面为半圆形；所述条形空心承载盒2内下表面固定连接与两组摆动遮挡板14下表面一端相搭接的交叉固定架20；所述条形承载基座1上表面两端处均铰链连接与条形晾晒架7下表面相搭接的摆动支撑架21；所述排水管13上套装悬挂勾22；两组所述摆动遮挡板14的总横截面与条形开口的横截面相匹配；所述条形晾晒架7侧表面空闲处嵌装多组固定勾23。

本实施方案的特点为，使用此装置的时候，将此装置的一组摆动交叉支撑架5进行打开，带动位于下端面上的滑动块4在所对应的条形承载基座1上表面的水平滑轨3上进行滑动到适当的位置上，使得位于每个摆动交叉支撑架5上端侧表面上的一组滑动凸起6在所对应的条形形晾晒架7侧表面上的水平活动壳8内移动适当的位置，使得条形晾晒架7与条形承载基座1相平行，位于条形承载基座1上表面的条形空心承载盒2也与条形晾晒架7相平行，将需要晾晒的衣物或者被子放置在其中一个水平承载杆10上表面，其中每个水平承载杆10的两端均通过一组竖直拉伸杆9与条形晾晒架7上表面进行连接，便于根据晾晒的衣物的长短进行拉伸不同的长度，其中位于每个水平承载杆10上的一组挤压固定壳12，便于搭接在悬挂衣物的上表面两端处进行挤压，其中每个挤压固定壳12均通过弹性固定带11与所对应的水平承载杆10的侧表面上，便于固定和限制挤压固定壳11的，其中在晾晒衣物的时候，衣物的水通过条形开口进入到条形空心承载盒2内，位于条形开口内的两组摆动遮挡板14在进行收集水的时候，将其摆动起来，位于每个摆动遮挡板14上表面的拉动把手15便于将其摆动起来，位于条形空心承载盒2内下表面的交叉固定架20便于在不进行收集水的时候对两组摆动遮挡板14的支撑，一种使用比较方便，便于对不同长度的衣物和被褥进行晾晒，便于对晾晒衣物的残留水分进行收集，保持地面洁净，便于移动，不使用时，便于收集缩小占地空间的装置。

在本实施方案中，使用此装置的时候，将此装置的一组摆动交叉支撑架5进行打开，带动位于下端面上的滑动块4在所对应的条形承载基座1上表面的水平滑轨3上进行滑动到适当的位置上，使得位于每个摆动交叉支撑架5上端侧表面上的一组滑动凸起6在所对应的条形形晾晒架7侧表面上的水平活动壳8内移动适当的位置，使得条形晾晒架7与条形承载基座1相平行，位于条形承载基座1上表面的条形空心承载盒2也与条形晾晒架7相平行，将需要晾晒的衣物或者被子放置在其中一个水平承载杆10上表面，其中每个水平承载杆10的两端均通过一组竖直拉伸杆9与条形晾晒架7上表面进行连接，便于根据晾晒的衣物的长短进行拉伸不同的长度，其中位于每个水平承载杆10上的一组挤压固定壳12，便于搭接在悬挂衣物的上表面两端处进行挤压，其中每个挤压固定壳12均通过弹性固定带11与所对应的水平承载杆10的侧表面上，便于固定和限制挤压固定壳11的，其中在晾晒衣物的时候，衣物的水通过条形开口进入到条形空心承载盒2内，位于条形开口内的两组摆动遮挡板14在进行收集水的时候，将其摆动起来，位于每个摆动遮挡板14上表面的拉动把手15便于将其摆动起来，位于条形空心承载盒2内下表面的交叉固定架20便于在不进行收集水的时候对两组摆动遮挡板14的支撑，其中此装置在进行移动的时候，位于条形承载基座1下方的万向轮你18便于在推动的时候进行移动，其中每个万向轮18均通过移动块17与所对应的条形承载基座1下表面的条形支撑板16下表面的条形滑动凹槽内进行移动，由于每个条形滑动凹槽内有两组移动块17，因此移动的范围是比较小的，其中位于条形承载基座1下表面中心处的承载架19便于对中心部进行有效的支撑，其中位于条形承载基座1上表面的一组摆动支撑架21便于搭接的条形晾晒架7下表面一端，便于支撑，其中位于条形空心承载盒2侧表面上的排水管13便于排水，位于排水管13一端面上的悬挂勾22便于挂在摆动交叉支撑架5上，使得排水管13头向上，不进行排水，其中位于条形晾晒架7侧表面上的多组固定勾23便于挂一些袜子或者鞋子之类的。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
