技术领域

本发明涉及一种门体结构，尤其涉及一种防虫门结构。

背景技术

夏天，蚊子或苍蝇等飞虫很多，而且会传播疾病，常常在开门的时候进入室内，给人们的生活带来一定的安全和卫生隐患。现有的门不具有在打开时将蚊虫阻隔在门外的功能。

例如，现有公开号为CN201448023U的中国实用新型公开了《自动防虫门结构》，包括门主体，其特征是：在门主体内部设置有带有电机的气泵，在门主体的上端、下端和开启一侧分别设置有若干个出气孔；出气孔通过管路与气泵连接。

然而，上述实用新型利用气泵产生气流来实现将虫物隔离于门外，使用时，需要将气泵实时打开，能耗比较大，不利于节能环保。

发明内容

本发明要解决的技术问题是针对现有技术的现状，提供一种防虫门结构，能够根据需要将蚊子、苍蝇等飞虫阻隔在室外，有效避免了飞虫进入室内而带来的安全和卫生隐患。

本发明解决上述技术问题所采用的技术方案为：一种防虫门结构，包括设置于墙体之上的门体以及设置于门体之上的防盗锁，其特征在于：所述门体内侧顶部横向设置有一支撑梁，支撑梁的一侧壁上间隔转动设置有多个转轮，支撑梁的下方竖向间隔设置有多个横向布置的连接条，支撑梁的一端上方转动设置有一分配轮，分配轮的一侧壁上形成有一传动毂，分配轮上间隔布置有数量与转轮相同的绳槽，分配轮的下方竖向布置有驱动轮和从动轮，驱动轮和从动轮上套设有一驱动绳，驱动绳上设置有一配重块，所述传动毂上缠绕有连接绳，连接绳的一端与配重块连接，所述分配轮的每个绳槽上依次缠绕有一传动绳，每个传动绳的一端依次绕过对应的转轮后与每个连接条连接，在每个连接条之间设置有防虫网。

作为改进，所述连接条为呈波浪形的弧段，每根连接条的下侧面上形成有与下方相邻的连接条上侧部相适配的容纳槽。这样，在防虫网伸起来的时候，下方的连接条可以嵌入上方相邻的连接条之内，提高了防虫网收起状态的紧凑性。

再改进，所述连接条的两端卡入墙体之内，防止防虫网在风或者外力的作用下发生偏转。

再改进，所述墙体内设置有驱动门体摆动的驱动机构，墙体的侧壁上延伸有一位于驱动机构上方的墙板，墙板上方形成有一用于藏纳门体的容纳空间，驱动机构包括驱动电机、摆动件、连接件以及转动设置于墙体之上的转动件，摆动件包括与驱动电机连接的驱动连接部、延伸于驱动连接部之上的倾斜杆、连接于倾斜杆外端的直杆，连接件的一端与驱动连接部的外端铰接，转动件的外端和连接件的另一端之间设置有一弹簧，门体的背部下侧设置有一连接座，直杆的外端铰接于连接座之上，门体的背部沿着门体的长度方向设置有一导轨，墙板的外端设置有一铰接座，铰接座上设置有一滑套，滑套的一端转动设置于铰接座之上，滑套的另一端形成有一滑槽部，导轨滑动限位于滑槽部内。本发明利用驱动机构实现对门体进行开启和关闭，利用驱动电机带动摆动件摆动，摆动件向上摆动，直杆推动门体的下端向上翻转，于此同时，滑套在铰接座上转动，门体上的导轨在滑套的滑槽部内滑动，当直杆处于竖向向上状态时，门体翻转至墙板的正上方，门体打开，由于驱动机构置于墙体内部，门体不占居墙体侧部空间，避免门体占用空间，增大了门框能够通过物体的尺寸，当需要关门时，驱动电机带动摆动件向下摆动，直至摆动件的直杆处于竖向向下状态时，门体和门框能够无缝吻合，这样，门体不能被撬开，其中，本发明中的弹簧设置，弹簧具有缓冲蓄能作用，减轻了门体重力对驱动电机的作用，提高门体开启和关闭过程中的运动稳定性和防盗效果，同时，在门体打开状态时，门体横向置于墙板的上方，避免门体占用空间，增大了门框能够通过物体的尺寸。

再改进，所述防盗锁包括锁芯、锁板、钥匙和多个重叠的转页，锁板上开设有用于钥匙插入的锁孔，锁板的背部靠近锁孔处设置有一转轴，每个转页的一端转动设置于转轴之上，转轴上设置有用于将各个转页复位的扭簧，各个转页上相对开设有第一限位孔和第二限位孔，各个转页上的第一限位孔和第二限位孔分别相互重叠，在各个转页的第一限位孔和第二限位孔之间设置有连通第一限位孔和第二限位孔的限位通道，各个转页上的限位通道相互错开，锁芯包括在锁板上滑动的滑动部以及用于连接墙体的锁体部，滑动部位于转页的下方，滑动部上向上凸起形成有置于第一限位孔内的锁止柱，滑动部的侧部上开设有面向锁孔的拨动槽，钥匙包括用于打开锁芯的拨动条，拨动条上形成有限位于拨动槽内的拨动部，拨动条上位于拨动部上方形成有与各个转页相对应的用于推动对应转页转动使得各个转页限位通道相互重叠的推动部。将钥匙插入锁孔内，转动钥匙，钥匙上的拨动部插入锁芯的拨动槽内，推动锁芯发生滑动，于此同时，钥匙上的推动部推动各个转页发生转动，使得各个转页上之前相互交错的限位通道相互重合在一起，从而使得锁止柱能够经过限位通道在第一限位孔和第二限位孔之间进行切换，实现关门和开门的效果，当拔出钥匙后，在扭簧的复位下，各个转页上的限位通道重新错开，使得锁芯上的锁止柱不能通道限位通道。

再改进，所述转页从转轴底部向上依次包括有第一转页、第二转页、第三转页和第四转页，所述钥匙的推动部上依次形成有用于容纳第一转页的第一凹槽、用于推动第二转页的第一凸起、用于容纳第三转页的第二凹槽、用于推动第四转页的第二凸起。

与现有技术相比，本发明的优点在于：本发明利用驱动轮通过驱动绳控制配重块纵向上下移动，在没有驱动轮的扭矩作用下，配重块在重力作用下下行，分配轮转动将各个传动绳缠绕于对应得绳槽内，连接条向上收起，防虫网收拢于支撑梁的下侧，当需要将防虫网放下时，驱动轮转到，驱动绳拉升配重块，配重块上行，于此同时，各个连接条在重力作用下下行，防虫网张开，从而实现根据需要将蚊子、苍蝇等飞虫阻隔在室外，有效避免了飞虫进入室内而带来的安全和卫生隐患。

附图说明

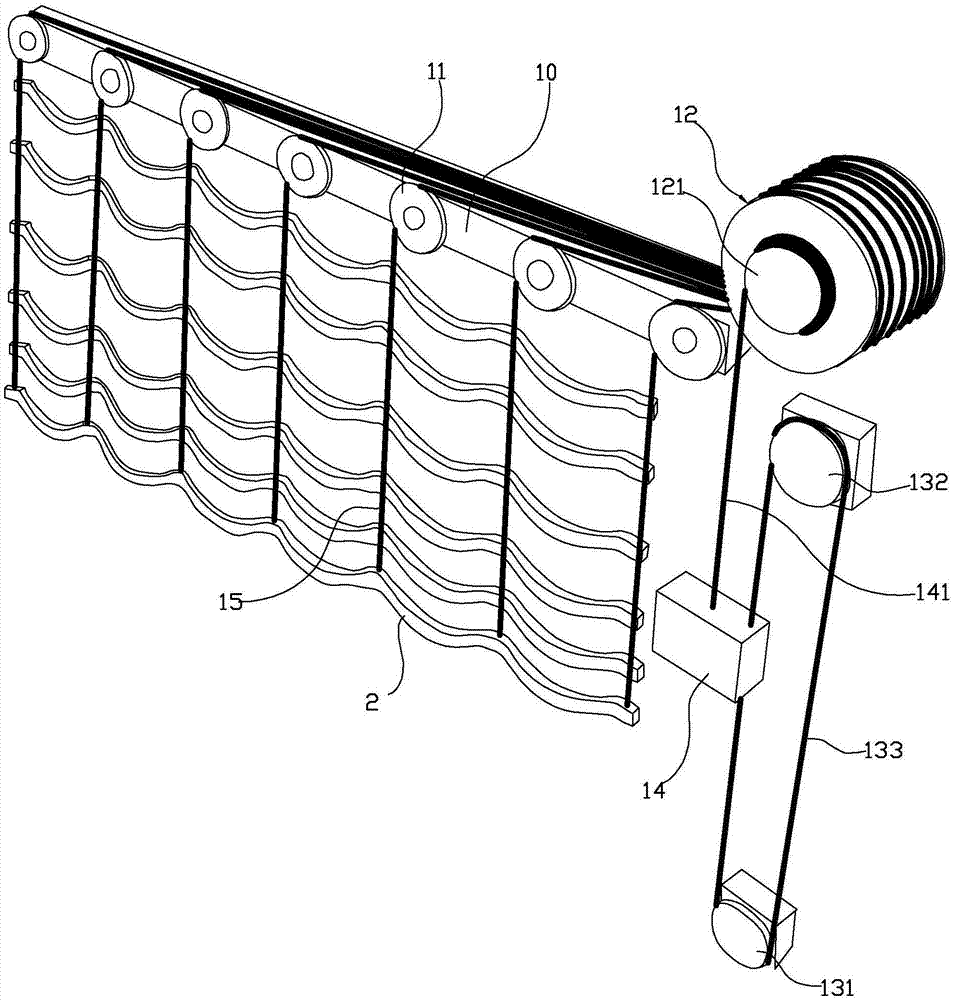

图1是本发明实施例中防虫网的传动结构示意图；

图2是本发明实施例中驱动机构和门体的安装结构示意图；

图3是本发明实施例中防盗锁的结构示意图(锁芯锁体部伸出状态)；

图4是本发明实施例中防盗锁的结构示意图(锁芯锁体部缩回状态)。

具体实施方式

以下结合附图实施例对本发明作进一步详细描述。

如图1至4所示，本实施中的防虫门结构，包括门体5、驱动机构、支撑梁10、转轮11、分配轮12、配重块14、连接绳141、驱动轮131、从动轮132、驱动绳133、传动绳15、连接条2和防盗锁。

其中，门体5设置于墙体3之上，防盗锁设置于门体5之上，门体5内侧顶部横向设置有一支撑梁10，支撑梁10的一侧壁上间隔转动设置有多个转轮11，支撑梁10的下方竖向间隔设置有多个横向布置的连接条2，支撑梁10的一端上方转动设置有一分配轮12，分配轮12的一侧壁上形成有一传动毂121，分配轮12上间隔布置有数量与转轮11相同的绳槽，分配轮12的下方竖向布置有驱动轮131和从动轮132，驱动轮131和从动轮132上套设有一驱动绳133，驱动绳133上设置有一配重块14，传动毂121上缠绕有连接绳141，连接绳141的一端与配重块14连接，分配轮12的每个绳槽上依次缠绕有一传动绳15，每个传动绳15的一端依次绕过对应的转轮11后与每个连接条2连接，在每个连接条2之间设置有防虫网。

优选地，连接条2为呈波浪形的弧段，每根连接条2的下侧面上形成有与下方相邻的连接条2上侧部相适配的容纳槽。这样，在防虫网伸起来的时候，下方的连接条2可以嵌入上方相邻的连接条2之内，提高了防虫网收起状态的紧凑性。

进一步地，连接条2的两端卡入墙体3之内，防止防虫网在风或者外力的作用下发生偏转。

另外，墙体3内设置有驱动门体5摆动的驱动机构，墙体3的侧壁上延伸有一位于驱动机构上方的墙板31，墙板31上方形成有一用于藏纳门体5的容纳空间32，驱动机构包括驱动电机、摆动件41、连接件42以及转动设置于墙体3之上的转动件43，摆动件41包括与驱动电机连接的驱动连接部411、延伸于驱动连接部411之上的倾斜杆412、连接于倾斜杆412外端的直杆413，连接件42的一端与驱动连接部411的外端铰接，转动件43的外端和连接件42的另一端之间设置有一弹簧44，门体5的背部下侧设置有一连接座53，直杆413的外端铰接于连接座53之上，门体5的背部沿着门体5的长度方向设置有一导轨51，墙板3的外端设置有一铰接座，铰接座上设置有一滑套，滑套的一端转动设置于铰接座之上，滑套的另一端形成有一滑槽部，导轨51滑动限位于滑槽部内。本发明利用驱动机构实现对门体5进行开启和关闭，利用驱动电机带动摆动件41摆动，摆动件41向上摆动，直杆413推动门体5的下端向上翻转，于此同时，滑套在铰接座上转动，门体5上的导轨51在滑套的滑槽部内滑动，当直杆513处于竖向向上状态时，门体5翻转至墙板3的正上方，门体5打开，由于驱动机构置于墙体3内部，门体5不占居墙体3侧部空间，避免门体5占用空间，增大了门框能够通过物体的尺寸，当需要关门时，驱动电机带动摆动件41向下摆动，直至摆动件41的直杆413处于竖向向下状态时，门体5和门框能够无缝吻合，这样，门体5不能被撬开，其中，本发明中的弹簧44设置，弹簧44具有缓冲蓄能作用，减轻了门体5重力对驱动电机的作用，提高门体5开启和关闭过程中的运动稳定性和防盗效果，同时，在门体5打开状态时，门体5横向置于墙板31的上方，避免门体5占用空间，增大了门框能够通过物体的尺寸。

此外，本发明设计的防盗锁包括锁芯6、锁板7、钥匙9和多个重叠的转页8，锁板7上开设有用于钥匙插入的锁孔72，锁板7的背部靠近锁孔72处设置有一转轴71，每个转页8的一端转动设置于转轴71之上，转轴71上设置有用于将各个转页8复位的扭簧，各个转页8上相对开设有第一限位孔85和第二限位孔86，各个转页8上的第一限位孔85和第二限位孔86分别相互重叠，在各个转页8的第一限位孔85和第二限位孔86之间设置有连通第一限位孔85和第二限位孔86的限位通道87，各个转页8上的限位通道87相互错开，锁芯6包括在锁板7上滑动的滑动部61以及用于连接墙体3的锁体部62，滑动部61位于转页8的下方，滑动部61上向上凸起形成有置于第一限位孔85内的锁止柱64，滑动部61的侧部上开设有面向锁孔72的拨动槽63，钥匙9包括用于打开锁芯6的拨动条91，拨动条91上形成有限位于拨动槽63内的拨动部92，拨动条91上位于拨动部92上方形成有与各个转页8相对应的用于推动对应转页8转动使得各个转页8限位通道87相互重叠的推动部。将钥匙9插入锁孔72内，转动钥匙9，钥匙9上的拨动部92插入锁芯6的拨动槽63内，推动锁芯6发生滑动，于此同时，钥匙9上的推动部推动各个转页8发生转动，使得各个转页8上之前相互交错的限位通道87相互重合在一起，从而使得锁止柱64能够经过限位通道87在第一限位孔85和第二限位孔86之间进行切换，实现关门和开门的效果，当拔出钥匙9后，在扭簧的复位下，各个转页8上的限位通道87重新错开，使得锁芯6上的锁止柱64不能通道限位通道87。

优选地，本发明的转页8从转轴71底部向上依次包括有第一转页81、第二转页82、第三转页83和第四转页84，对应地，钥匙9的推动部上依次形成有用于容纳第一转页81的第一凹槽93、用于推动第二转页82的第一凸起94、用于容纳第三转页83的第二凹槽95、用于推动第四转页84的第二凸起96。

本发明利用驱动轮131通过驱动绳133控制配重块14纵向上下移动，在没有驱动轮141的扭矩作用下，配重块14在重力作用下下行，分配轮12转动将各个传动绳15缠绕于对应得绳槽内，连接条2向上收起，防虫网收拢于支撑梁10的下侧，当需要将防虫网放下时，驱动轮131转到，驱动绳133拉升配重块14，配重块14上行，于此同时，各个连接条2在重力作用下下行，防虫网张开，从而实现根据需要将蚊子、苍蝇等飞虫阻隔在室外，有效避免了飞虫进入室内而带来的安全和卫生隐患。
