技术领域

本发明涉及一种用于室外墙壁的清洁装置，具体地说利用滚刷和海绵块对室外墙体进行清洁的装置，属于建筑室外清洁领域。

背景技术

随着人们的生活质量水平提高与财富的增长，人们对于室外墙体的洁净程度要求也越来越高，室外的墙体面积较大而且高度较高，目前较多采用吊板方式进行人工清洗；这种清洗方式对施工者有极高的危险性，也增加高空坠物的可能，同时清洗效率较低，人员的劳动量大，需要工人身体素质好、绳子连接牢固等；目前市面上还没有一种可自动化对室外墙体进行清洁的装置。

发明内容

针对以上问题，本发明提供了一种用于室外墙壁的清洁装置。

一种用于室外墙壁的清洁装置是由横移组件、升降组件和清洗组件组成的，横移组件安装在升降组件的一侧，横移组件的横移主体架有两个通孔，升降组件的支撑轮固定轴穿过横移主体架的通孔固定，横移组件有横移电动机在外侧，升降组件通过金属缆绳插在清洗组件上的两个沉孔里，缆绳固定螺母固定金属缆绳。

进一步，所述的横移组件是由横移传动V带、横移传动齿轮一、横移传动轴一、横移驱动轮一、横移主体架、横移电动机固定螺母、横移电动机、横移电动机齿轮、横移驱动轮二、横移传动轴二和横移传动齿轮二组成的，横移传动V带安装在横移传动齿轮一、横移电动机齿轮和横移传动齿轮二上，横移传动齿轮一安装在横移传动轴一上，横移驱动轮一安装在横移传动轴一上，横移传动轴一安装在横移主体架上，横移电动机安装在横移主体架上，横移电动机固定螺母安装在横移电动机上，横移电动机齿轮安装在横移电动机上，横移传动齿轮二安装在横移传动轴二上，横移驱动轮二安装在横移传动轴二上，横移传动轴二安装在横移主体架上。

进一步，所述的升降组件是由牵引电动机、牵引电动机固定螺母、升降主体架、缆绳转盘、横移辅助轮、缆绳转盘传动轴、金属缆绳、缆绳卡扣、牵引传动V带、支撑轮、压缩弹簧、缆绳转盘齿轮、牵引电动机齿轮和支撑轮固定轴组成的，牵引电动机安装在升降主体架上，牵引电动机固定螺母安装在升降主体架上，缆绳转盘安装在缆绳转盘传动轴上，横移辅助轮安装在升降主体架上，缆绳转盘传动轴安装在升降主体架上，金属缆绳安装在缆绳转盘上，缆绳卡扣安装在升降主体架上，牵引传动V带安装在缆绳转盘齿轮和牵引电动机齿轮上，支撑轮安装在支撑轮固定轴上，压缩弹簧安装在支撑轮固定轴上，转盘齿轮安装在缆绳转盘传动轴上，牵引电动机齿轮安装在牵引电动机上，支撑轮固定轴安装在升降主体架上。

进一步，所述的清洗组件是由清洗组件主体架、缆绳固定螺母、滚刷电动机、推力电动机、滚刷传动平带、清洗剂管、滚刷传动轴、滚刷、喷射水管、空气压缩机、连接管一、空气储存罐、连接管二、清洗剂储存箱、储存箱盖、辅助支撑轮、推力扇叶、滚刷齿轮和条形海绵块组成的，缆绳固定螺母安装在清洗组件主体架上，滚刷电动机安装在清洗组件主体架上，推力电动机安装在清洗组件主体架上，滚刷传动平带安装在滚刷齿轮上，清洗剂管安装在喷射水管和清洗剂储存箱之间，滚刷传动轴安装在清洗组件主体架上，滚刷安装在滚刷传动轴上，喷射水管安装在清洗组件主体架上，空气压缩机安装在清洗组件主体架上，连接管一安装在空气压缩机和空气储存罐之间，空气储存罐安装在清洗组件主体架上，连接管二安装在空气储存罐和清洗剂储存箱之间，清洗剂储存箱安装在清洗组件主体架上，储存箱盖安装在清洗剂储存箱上，辅助支撑轮安装在清洗组件主体架上，推力扇叶安装在推力电动机上，滚刷齿轮安装在滚刷传动轴上，条形海绵块安装在清洗组件主体架上。

进一步，所述的横移组件的横移主体架上有两个三角滑块，位于横移驱动轮一和横移驱动轮二的下方；所述的升降组件的升降主体架有两个三角滑块，位于横移辅助轮的下方。

进一步，所述的升降组件的移动方向与滚刷的转动方向相反，所述的辅助支撑轮贴在建筑外墙上。

与其他现有方法相比，本发明的有益之处是：

1.本发明可对室外墙壁进行自动清洗，减轻了清洁人员的劳动量，只需清洁人员将装置放置在建筑顶层的外墙即可；

2.本发明利用高压清洁剂管和滚刷对墙壁清洁之后，还可利用条形海绵块对墙壁进行二次吸水擦拭处理；

3.本发明清洁范围较大，可升降一次清洁2M的宽度，一次垂直清洗完毕后进行横向平移，避免无效清洗，清洗效率高；

4.本发明可通过更换不同长度金属缆绳，满足不同高度的建筑的清洁需求，适用建筑的范围较大；

5.本发明安全性较高，清洁人员无需吊在建筑外墙，可避免传统人工吊板方式人员坠落或高空坠物等危险的发生。

附图说明

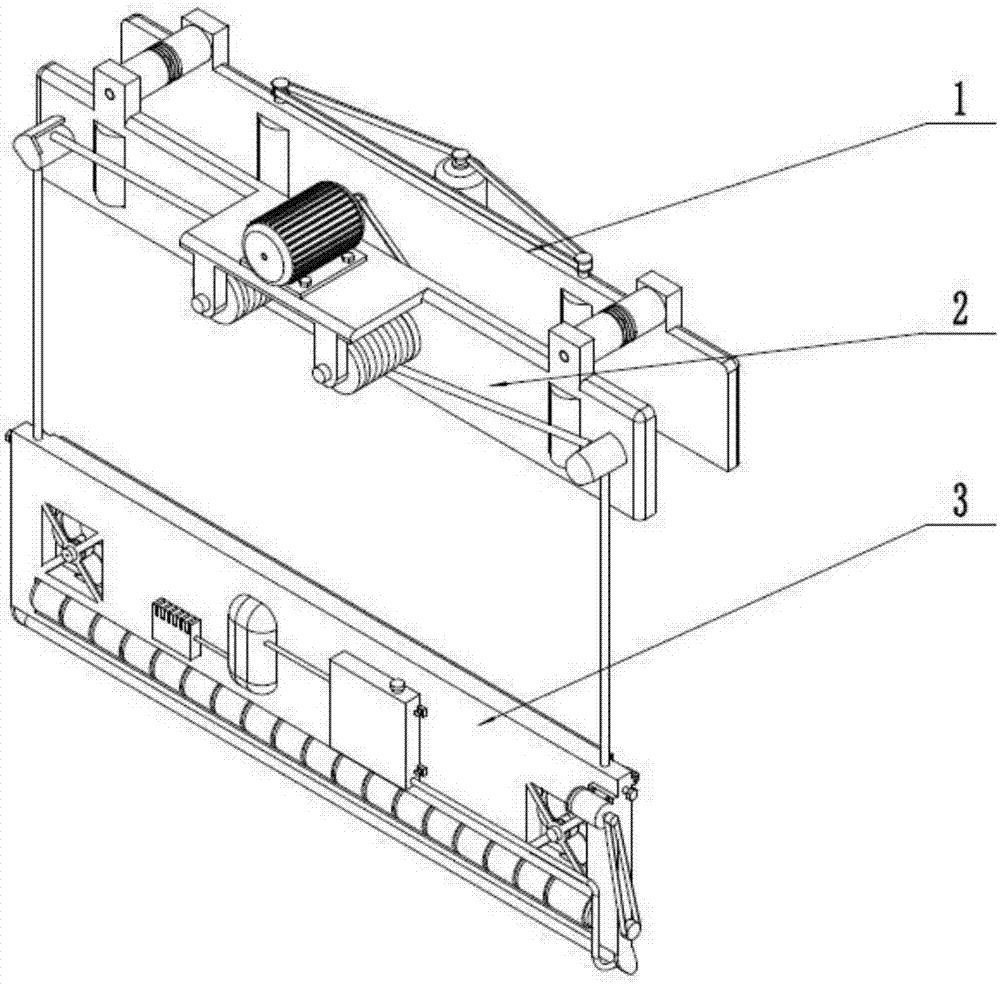

附图1是本发明的结构示意图；

附图2是本发明的横移组件结构示意图；

附图3是本发明的升降部分组件结构示意图；

附图4是本发明的升降组件支撑组件和动力传输结构示意图；

附图5是本发明的清洗组件部分结构示意图；

附图6是本发明的清洗支撑组件和清洗喷管结构示意图。

图中，1、横移组件，101、横移传动V带，102、横移传动齿轮一，103、横移传动轴一，104、横移驱动轮一，105、横移主体架，106、横移电动机固定螺母，107、横移电动机，108、横移电动机齿轮，109、横移驱动轮二，110、横移传动轴二，111、横移传动齿轮二，2、升降组件，201、牵引电动机，202、牵引电动机固定螺母，203、升降主体架，204、缆绳转盘，205、横移辅助轮，206、缆绳转盘传动轴，207、金属缆绳，208、缆绳卡扣，209、牵引传动V带，210、支撑轮，211、压缩弹簧，212、缆绳转盘齿轮，213、牵引电动机齿轮，214、支撑轮固定轴，3、清洗组件，301、清洗组件主体架，302、缆绳固定螺母，303、滚刷电动机，304、推力电动机，305、滚刷传动平带，306、清洗剂管，307、滚刷传动轴，308、滚刷，309、喷射水管，310、空气压缩机，311、连接管一，312、空气储存罐，313、连接管二，314、清洗剂储存箱，315、储存箱盖，316、辅助支撑轮，317、推力扇叶，318、滚刷齿轮，319、条形海绵块。

具体实施方式

一种用于室外墙壁的清洁装置是由横移组件1、升降组件2和清洗组件3组成的，横移组件1安装在升降组件2的一侧，横移组件1的横移主体架105有两个通孔，升降组件2的支撑轮固定轴214穿过横移主体架105的通孔固定，横移组件1有横移电动机107在外侧，升降组件2通过金属缆绳207插在清洗组件3上的两个沉孔里，缆绳固定螺母302固定金属缆绳207。

进一步，所述的横移组件1是由横移传动V带101、横移传动齿轮一102、横移传动轴一103、横移驱动轮一104、横移主体架105、横移电动机固定螺母106、横移电动机107、横移电动机齿轮108、横移驱动轮二109、横移传动轴二110和横移传动齿轮二111组成的，横移传动V带101安装在横移传动齿轮一102、横移电动机齿轮108和横移传动齿轮二111上，横移传动齿轮一102安装在横移传动轴一103上，横移驱动轮一104安装在横移传动轴一103上，横移传动轴一103安装在横移主体架105上，横移电动机107安装在横移主体架105上，横移电动机固定螺母106安装在横移电动机107上，横移电动机齿轮108安装在横移电动机107上，横移传动齿轮二111安装在横移传动轴二110上，横移驱动轮二109安装在横移传动轴二110上，横移传动轴二110安装在横移主体架105上。

进一步，所述的升降组件2是由牵引电动机201、牵引电动机固定螺母202、升降主体架203、缆绳转盘204、横移辅助轮205、缆绳转盘传动轴206、金属缆绳207、缆绳卡扣208、牵引传动V带209、支撑轮210、压缩弹簧211、缆绳转盘齿轮212、牵引电动机齿轮213和支撑轮固定轴214组成的，牵引电动机201安装在升降主体架203上，牵引电动机固定螺母202安装在升降主体架203上，缆绳转盘204安装在缆绳转盘传动轴206上，横移辅助轮205安装在升降主体架203上，缆绳转盘传动轴206安装在升降主体架203上，金属缆绳207安装在缆绳转盘204上，缆绳卡扣208安装在升降主体架203上，牵引传动V带209安装在缆绳转盘齿轮212和牵引电动机齿轮213上，支撑轮210安装在支撑轮固定轴214上，压缩弹簧211安装在支撑轮固定轴214上，转盘齿轮212安装在缆绳转盘传动轴206上，牵引电动机齿轮213安装在牵引电动机201上，支撑轮固定轴214安装在升降主体架203上。

进一步，所述的清洗组件3是由清洗组件主体架301、缆绳固定螺母302、滚刷电动机303、推力电动机304、滚刷传动平带305、清洗剂管306、滚刷传动轴307、滚刷308、喷射水管309、空气压缩机310、连接管一311、空气储存罐312、连接管二313、清洗剂储存箱314、储存箱盖315、辅助支撑轮316、推力扇叶317、滚刷齿轮318和条形海绵块319组成的，缆绳固定螺母302安装在清洗组件主体架301上，滚刷电动机303安装在清洗组件主体架301上，推力电动机304安装在清洗组件主体架301上，滚刷传动平带305安装在滚刷齿轮318上，清洗剂管306安装在喷射水管309和清洗剂储存箱314之间，滚刷传动轴307安装在清洗组件主体架301上，滚刷308安装在滚刷传动轴307上，喷射水管309安装在清洗组件主体架301上，空气压缩机310安装在清洗组件主体架301上，连接管一311安装在空气压缩机310和空气储存罐312之间，空气储存罐312安装在清洗组件主体架301上，连接管二313安装在空气储存罐312和清洗剂储存箱314之间，清洗剂储存箱314安装在清洗组件主体架301上，储存箱盖315安装在清洗剂储存箱314上，辅助支撑轮316安装在清洗组件主体架301上，推力扇叶317安装在推力电动机304上，滚刷齿轮318安装在滚刷传动轴307上，条形海绵块319安装在清洗组件主体架301上。

进一步，所述的横移组件1的横移主体架105上有两个三角滑块，位于横移驱动轮一104和横移驱动轮二109的下方；所述的升降组件2的升降主体架203有两个三角滑块，位于横移辅助轮205的下方。

进一步，所述的升降组件2的移动方向与滚刷308的转动方向相反，所述的辅助支撑轮316贴在建筑外墙上。

当该装置工作时，首先装置安装在建筑的顶层的墙体外侧，牵引电动机201转动，在牵引传动V带209的带动下缆绳转盘齿轮212、缆绳转盘传动轴206和缆绳转盘204同步转动，清洗组件3随着金属缆绳207开始下移，此时清洗组件3的空气压缩机310开始工作，滚刷电动机303也开始运转，空气压缩机310将空气压缩，通过连接管一311传输到空气储存罐312，空气到达一定压强，从空气储存罐312经过连接管二313进入清洗剂储存箱314，空气挤压清洗剂进入清洗剂管306再到达喷射水管309，清洗剂从喷射水管射到建筑外墙，滚刷308随着滚刷电动机303带动滚刷传动平带305和滚刷齿轮318开始快速旋转，推力电动机304带动推力扇叶317将清洗组件3紧紧压在建筑外墙，滚刷308与外墙接触，开始清洗，条形海绵块319擦拭清洗厚的墙壁，随着牵引电动机201的不停转动，清洗组件3不断下移，实现墙体的垂直清洗；当到金属缆绳207全部旋转完毕，横移电动机107开始运转，带动横移传动V带101、横移传动齿轮一102、横移传动轴一103、横移驱动轮一104、横移电动机齿轮108、横移驱动轮二109、横移传动轴二110和横移传动齿轮二111同步转动，实现整个装置的平移，然后牵引电动机201反向转动，清洗装置3开始上移，依次进行直至整个外墙清洗结束。

对于本领域的普通技术人员而言，根据本发明的教导，在不脱离本发明的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本发明的保护范围之内。
