技术领域

本发明涉及矿用环境防尘治理技术领域，具体为一种便携式矿井空气净化装置。

背景技术

在地底下开采的矿山。有时把矿山地下开拓中的斜井、竖井、平硐等也称为矿井。煤矿生产过程每道工序都会涉及到大量的粉尘及瓦斯等各种有害气体，大量的粉尘及有害气体漂浮在密闭的矿井中很难有效地排除，长期吸入将严重危害工人的身体健康。

目前市场上的空气净化装置，通过过滤装置将空气中的灰尘过滤出来，而过滤出来的灰尘无法与过滤装置隔离开，这些灰尘容易将过滤装置堵塞，使作业人员吸入的气体量减少，影响作业人员的正常呼吸，如中国专利公告号为CN205586375U公开的矿用便携式空气净化器，仅通过粗滤网片、中滤网片和HEPA滤网片将空气中的灰尘过滤出来，但未能将过滤出来的灰尘与粗滤网片、中滤网片和HEPA滤网片隔离开，容易导致粗滤网片、中滤网片和HEPA滤网片堵塞。

发明内容

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种便携式矿井空气净化装置，解决了目前市场上的空气净化装置，通过过滤装置将空气中的灰尘过滤出来，而过滤出来的灰尘无法与过滤装置隔离开，这些灰尘容易将过滤装置堵塞，过滤装置不能被快速简便地清理，造成工作人员呼吸困难的问题。

（二）技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种便携式矿井空气净化装置，包括箱体，所述箱体的上表面设置有进气孔，所述进气孔的内壁固定连接有限位块，所述进气孔的内壁并位于限位块的上方螺纹连接有防护网，所述防护网的内壁固定连接有辅助装置，所述箱体的内壁固定连接有驱动装置，所述驱动装置的顶部与辅助装置的底部相互配合。

所述箱体的内壁并位于驱动装置的下方固定连接有第一支撑架，所述第一支撑架的内壁固定连接有第一滚珠轴承，所述第一滚珠轴承的内壁固定连接有螺纹杆，所述螺纹杆的右侧贯穿箱体并延伸至箱体外部，所述螺纹杆的右侧固定连接有转盘，所述转盘的右侧固定连接有把手，所述箱体的右侧并位于第一支撑架的内部开设有出气孔，所述出气孔的内壁固定连接有过滤板，所述箱体的左侧并位于出气孔的外部固定连接有呼吸罩连接管，所述箱体的内壁并位于第一支撑架的下方固定连接有支撑板，所述螺纹杆的表面螺纹连接有推动板，所述推动板的底部与支撑板的上表面滑动连接，所述推动板的左右两侧均固定连接有第一支撑杆，所述第一支撑杆远离推动板的一侧固定连接有活塞，所述箱体的内壁左右两侧并位于第一支撑架与支撑板之间固定连接有第一管道，所述第一管道的内壁与活塞的表面滑动连接，所述第一管道的底部固定连通有第二管道，所述第二管道的底部贯穿支撑板并延伸至支撑板的内部，所述支撑板的内壁靠近推动板的一侧开设有导向槽，所述导向槽的内壁设置有密封盖，所述密封盖的表面与支撑板的内壁滑动连接，所述密封盖的内壁与第二管道的表面滑动连接，所述箱体的的左右两侧并位于支撑板的下方通过销轴铰接有箱门，所述箱体的底部固定连接有蓄电池，所述蓄电池与驱动装置电连接，所述箱体的正面固定连接有背带。所述辅助装置包括第二滚珠轴承、第一转轴、凹槽、导向杆、扇叶和第一弹簧，所述第二滚珠轴承的表面与防护网的内壁固定连接，所述第二滚珠轴承的内壁固定连接有第一转轴，所述第一转轴的表面四周均开设有凹槽，所述凹槽的内壁上下两侧均固定连接有导向杆，所述导向杆的表面上下两侧分别套接有扇叶和第一弹簧，所述第一转轴的底部与驱动装置的顶部相互配合。

所述驱动装置包括第二支撑架、第三滚珠轴承、防尘罩、旋转电机、第二转轴和连接块，所述第二支撑架的表面与箱体的内壁固定连接，所述第二支撑架的内壁固定连接有第三滚珠轴承，所述第二支撑架的底部固定连接防尘罩，所述防尘罩的内壁固定连接有旋转电机，所述旋转电机的输出端通过联轴器固定连接有第二转轴，所述第二转轴的表面与第三滚珠轴承的内壁固定连接，所述第二转轴的顶部固定连接有连接块，所述连接块的顶部与辅助装置的底部相互配合。

优选的，所述箱体的底部固定连接有斜块，所述斜块的上表面与水平面之间的夹角为三十度至六十度。

优选的，所述过滤板为活性炭板，且过滤板的过滤孔径为一微米至三微米。

优选的，所述第一支撑杆的数量为四个，且四个第一支撑杆呈对称分布。

优选的，所述第一支撑架靠近推动板的一侧固定连接有第二支撑杆，所述第二支撑杆的表面与推动板的内壁滑动连接，所述第二支撑杆的表面左右两侧均固定连接有支撑块，所述第二支撑杆的表面并位于支撑块与推动板之间套接有第二弹簧。

优选的，所述螺纹杆的左侧固定连接有毛刷，所述毛刷的左侧与过滤板的右侧滑动连接。

（三）有益效果

本发明提供了一种便携式矿井空气净化装置。具备以下有益效果：

（1）、该防堵塞的便携式矿井空气净化装置，通过设置第一支撑架、第一滚珠轴承、螺纹杆、支撑板、推动板、第一支撑杆、活塞、第一管道、第二管道和密封盖，第一管道和第二管道均充满气体，通过过滤板将空气中的灰尘过滤出来，过滤出来的灰尘堆积在支撑板上，当作业人员感觉到吸入的气体量减少时，前后转动把手，通过转盘使螺纹杆转动，带动推动板作用移动，第一支撑杆推动活塞，使第一管道内的气体进入密封盖内部，使密封盖左右移动，将支撑板上孔打开，推动板推动灰尘，使灰尘进入箱体底部，将把手转至初始位置，通过密封盖将支撑板上的孔关闭，将灰尘与过滤板隔离开，从而有效的解决了目前市场上的空气净化装置，通过过滤装置将空气中的灰尘过滤出来，而过滤出来的灰尘无法与过滤装置隔离开，这些灰尘容易将过滤装置堵塞，使作业人员吸入的气体量减少，影响作业人员的正常呼吸的问题。

（2）、该防堵塞的便携式矿井空气净化装置，通过设置辅助装置和驱动装置，当作业人员无法正常呼吸时，打开驱动装置，通过第一转轴和第二转轴，带动扇叶转动，使箱体内部形成负压，将箱体外的空气抽入箱体内部，加快出气孔出的出气量，使作业人员呼吸顺畅。

（3）、该防堵塞的便携式矿井空气净化装置，通过设置导向杆和第一弹簧，第一弹簧对扇叶起到缓冲作用，减小空气中灰尘对扇叶的冲击力，有效的增强了扇叶的正常使用寿命。

（4）、该防堵塞的便携式矿井空气净化装置，通过设置第二支撑杆、支撑块和第二弹簧、第二弹簧对推动板起到推动作用，第二弹簧推动推动板，使推动板回到初始位置，防止推动板的位置发生偏移，将密封盖打开，使箱体底部灰尘再次跟随气流将过滤板堵塞。

（5）、该防堵塞的便携式矿井空气净化装置，通过设置斜块，箱体底部灰尘通过斜块滑落至箱门处，便于作业人员将灰尘从箱体内取出，通过设置毛刷，螺纹杆转动，带动毛刷转动，通过毛刷对过滤板进行清理，防止过滤板堵塞。

附图说明

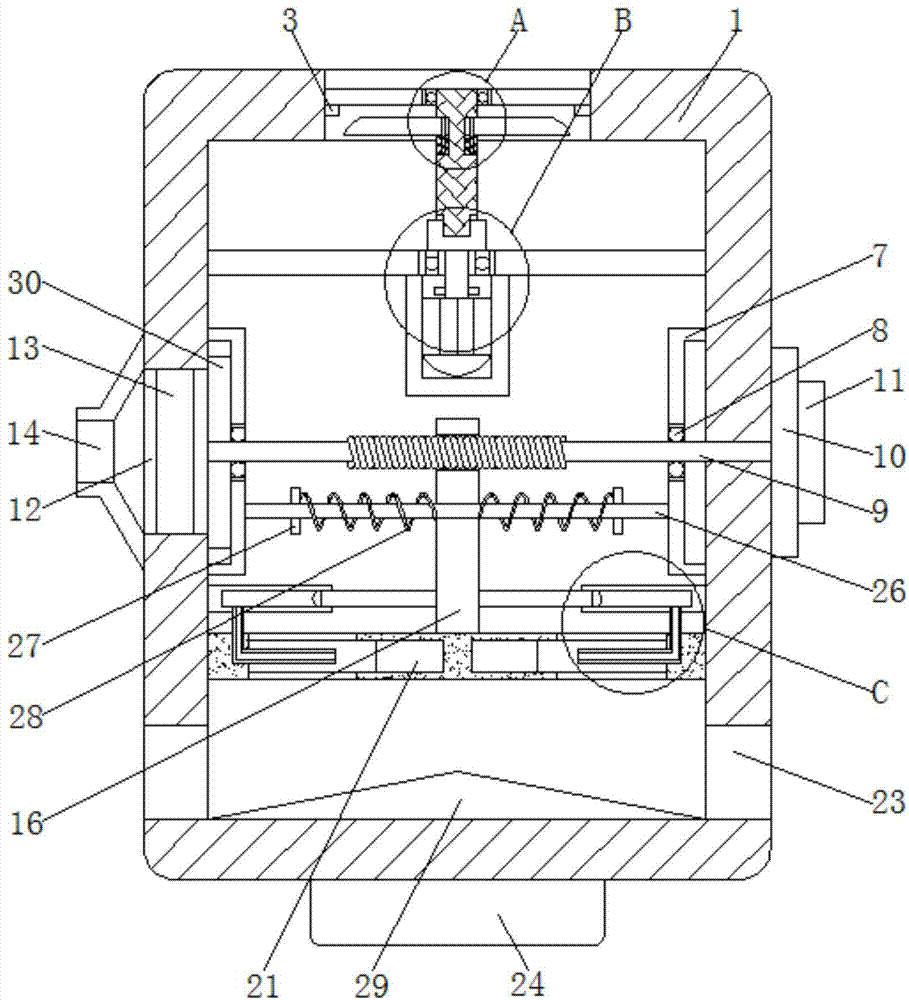

图1为本发明结构示意图；

图2为本发明图1中A处放大图；

图3为本发明图1中B处放大图；

图4为本发明图1中C处放大图；

图5为本发明结构的俯视图；

图6为本发明结构的侧视图；

图7为本发明箱体的剖视图；

图8为本发明辅助装置的剖视图。

图中：1箱体、2进气孔、3限位块、4防护网、5辅助装置、501第二滚珠轴承、502第一转轴、503凹槽、504导向杆、505扇叶、506第一弹簧、6驱动装置、601第二支撑架、602第三滚珠轴承、603防尘罩、604旋转电机、605第二转轴、606连接块、7第一支撑架、8第一滚珠轴承、9螺纹杆、10转盘、11把手、12出气孔、13过滤板、14呼吸罩连接管、15支撑板、16推动板、17第一支撑杆、18活塞、19第一管道、20第二管道、21导向槽、22密封盖、23箱门、24蓄电池、25背带、26第二支撑杆、27支撑块、28第二弹簧、29斜块、30毛刷。

具体实施方式

以下实施例所用材料，方法和仪器，未经特殊说明，均为本领域常规材料，方法和仪器，本领域普通技术人员均可通过商业渠道获得。

在本发明以下的描述中，需要说明的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”和“竖着”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

在本发明以下的描述中，需要说明的是，除非另有明确规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接连接，亦可以是通过中间媒介间接连接，可以是两个部件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

此外，在本发明以下的描述中，除非另有说明，“多个”、“多组”、“多根”的含义是两个或两个以上。

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-8，本发明提供一种技术方案：一种便携式矿井空气净化装置，包括箱体1，箱体1的底部固定连接有斜块29，斜块29的上表面与水平面之间的夹角为三十度至六十度，通过设置斜块29，箱体1底部灰尘通过斜块29滑落至箱门23处，便于作业人员将灰尘从箱体1内取出，通过设置毛刷30，螺纹杆9转动，带动毛刷30转动，通过毛刷30对过滤板13进行清理，防止过滤板13堵塞，箱体1的上表面设置有进气孔2，进气孔2的内壁固定连接有限位块3，进气孔2的内壁并位于限位块3的上方螺纹连接有防护网4，防护网4对箱体1内部的零件起到防护作用，防护网4的内壁固定连接有辅助装置5，箱体1的内壁固定连接有驱动装置6，驱动装置6的顶部与辅助装置5的底部相互配合，通过设置辅助装置5和驱动装置6，当作业人员无法正常呼吸时，打开驱动装置6，通过第一转轴502和第二转轴605，带动扇叶505转动，使箱体1内部形成负压，将箱体1外的空气抽入箱体1内部，加快出气孔12出的出气量，使作业人员呼吸顺畅。

箱体1的内壁并位于驱动装置6的下方固定连接有第一支撑架7，第一支撑架7的内壁固定连接有第一滚珠轴承8，第一滚珠轴承8的内壁固定连接有螺纹杆9，第一支撑架7对螺纹杆9起到支撑作用，螺纹杆9的右侧贯穿箱体1并延伸至箱体1外部，螺纹杆9的右侧固定连接有转盘10，转盘10的右侧固定连接有把手11，箱体1的右侧并位于第一支撑架7的内部开设有出气孔12，出气孔12的内壁固定连接有过滤板13，过滤板13为活性炭板，且过滤板13的过滤孔径为一微米至三微米，通过过滤板13将空气中的灰尘过滤出来，螺纹杆9的左侧固定连接有毛刷30，毛刷30的左侧与过滤板13的右侧滑动连接，通过设置毛刷30，螺纹杆9转动，带动毛刷30转动，通过毛刷30对过滤板13进行清理，防止过滤板13堵塞，箱体1的左侧并位于出气孔12的外部固定连接有呼吸罩连接14管，箱体1的内壁并位于第一支撑架7的下方固定连接有支撑板15，螺纹杆9的表面螺纹连接有推动板16，第一支撑架7靠近推动板16的一侧固定连接有第二支撑杆26，第二支撑杆26的表面与推动板16的内壁滑动连接，第二支撑杆26的表面左右两侧均固定连接有支撑块27，第二支撑杆26的表面并位于支撑块27与推动板16之间套接有第二弹簧28，通过设置第二支撑杆26、支撑块27和第二弹簧28、第二弹簧28对推动板16起到推动作用，第二弹簧28推动推动板16，使推动板16回到初始位置，防止推动板16的位置发生偏移，将密封盖22打开，使箱体1底部灰尘再次跟随气流将过滤板13堵塞，推动板16的底部与支撑板15的上表面滑动连接，推动板16的左右两侧均固定连接有第一支撑杆17，第一支撑杆17远离推动板16的一侧固定连接有活塞18，箱体1的内壁左右两侧并位于第一支撑架7与支撑板15之间固定连接有第一管道19，第一管道19的内壁与活塞18的表面滑动连接，第一管道19的底部固定连通有第二管道20，第二管道20的底部贯穿支撑板15并延伸至支撑板15的内部，支撑板15的内壁靠近推动板16的一侧开设有导向槽21，导向槽21的内壁设置有密封盖22，密封盖22的表面与支撑板15的内壁滑动连接，密封盖22的内壁与第二管道20的表面滑动连接，第一支撑杆17推动活塞18，使第一管道19内的气体进入密封盖22内部，使密封盖22左右移动，将支撑板15上孔打开，第一支撑杆17拉动活塞18，使密封盖22内的气体回到第一管道19内部，使密封盖22左右移动，将支撑板15上孔关闭，箱体1的的左右两侧并位于支撑板15的下方通过销轴铰接有箱门23，箱体1的底部固定连接有蓄电池24，蓄电池24与驱动装置6电连接，箱体1的正面固定连接有背带25，作业人员通过背带25，将箱体1背在身上。

辅助装置5包括第二滚珠轴承501、第一转轴502、凹槽503、导向杆504、扇叶505和第一弹簧506，第二滚珠轴承501的表面与防护网4的内壁固定连接，第二滚珠轴承501的内壁固定连接有第一转轴502，第一转轴502的表面四周均开设有凹槽503，凹槽503的内壁上下两侧均固定连接有导向杆504，导向杆504的表面上下两侧分别套接有扇叶505和第一弹簧506，通过设置导向杆504和第一弹簧506，第一弹簧506对扇叶505起到缓冲作用，减小空气中灰尘对扇叶505的冲击力，有效的增强了扇叶505的正常使用寿命，第一转轴502的底部与驱动装置6的顶部相互配合。

驱动装置6包括第二支撑架601、第三滚珠轴承602、防尘罩603、旋转电机604、第二转轴605和连接块606，第二支撑架601的表面与箱体1的内壁固定连接，第二支撑架601的内壁固定连接有第三滚珠轴承602，第二支撑架601的底部固定连接防尘罩603，防尘罩603的内壁固定连接有旋转电机604，旋转电机604的输出端通过联轴器固定连接有第二转轴605，第二转轴605的表面与第三滚珠轴承602的内壁固定连接，第二转轴605的顶部固定连接有连接块606，连接块606的顶部与辅助装置5的底部相互配合。

该防堵塞的便携式矿井空气净化装置工作时，作业人员通过背带25，将箱体1背在身上，将呼吸罩固定在呼吸罩连接14管上，作业人员佩戴呼吸罩进行呼吸，箱体1外的空气通过进气孔2进入箱体1内部，箱体1内部的空气通过出气孔12，进入呼吸罩内，供作业人员进行呼吸，通过过滤板13将空气中灰尘过滤出来，过滤出来的灰尘堆积在支撑板15上，当作业人员感觉到吸入的气体量减少时，前后转动把手11，通过转盘10使螺纹杆9转动，带动推动板16作用移动，第一支撑杆17推动活塞18，使第一管道19内的气体进入密封盖22内部，使密封盖22左右移动，将支撑板15上孔打开，推动板16推动灰尘，使灰尘进入箱体1底部，将把手11转至初始位置，通过密封盖22将支撑板15上的孔关闭，将灰尘与过滤板13隔离开，当作业人员无法正常呼吸时，打开驱动装置6，通过第一转轴502和第二转轴605，带动扇叶505转动，使箱体1内部形成负压，将箱体1外的空气抽入箱体1内部，加快出气孔12出的出气量，使作业人员呼吸顺畅。

综上所述，该防堵塞的便携式矿井空气净化装置，通过设置第一支撑架7、第一滚珠轴承8、螺纹杆9、支撑板15、推动板16、第一支撑杆17、活塞18、第一管道19、第二管道20和密封盖22，第一管道19和第二管道20均充满气体，通过过滤板13将空气中的灰尘过滤出来，过滤出来的灰尘堆积在支撑板15上，当作业人员感觉到吸入的气体量减少时，前后转动把手11，通过转盘10使螺纹杆9转动，带动推动板16作用移动，第一支撑杆17推动活塞18，使第一管道19内的气体进入密封盖22内部，使密封盖22左右移动，将支撑板15上孔打开，推动板16推动灰尘，使灰尘进入箱体1底部，将把手11转至初始位置，通过密封盖22将支撑板15上的孔关闭，将灰尘与过滤板13隔离开，从而有效的解决了目前市场上的空气净化装置，通过过滤装置将空气中的灰尘过滤出来，而过滤出来的灰尘无法与过滤装置隔离开，这些灰尘容易将过滤装置堵塞，使作业人员吸入的气体量减少，影响作业人员的正常呼吸的问题。

同时，通过设置辅助装置5和驱动装置6，当作业人员无法正常呼吸时，打开驱动装置6，通过第一转轴502和第二转轴605，带动扇叶505转动，使箱体1内部形成负压，将箱体1外的空气抽入箱体1内部，加快出气孔12出的出气量，使作业人员呼吸顺畅。

同时，通过设置导向杆504和第一弹簧506，第一弹簧506对扇叶505起到缓冲作用，减小空气中灰尘对扇叶505的冲击力，有效的增强了扇叶505的正常使用寿命。

同时，通过设置第二支撑杆26、支撑块27和第二弹簧28、第二弹簧28对推动板16起到推动作用，第二弹簧28推动推动板16，使推动板16回到初始位置，防止推动板16的位置发生偏移，将密封盖22打开，使箱体1底部灰尘再次跟随气流将过滤板13堵塞。

同时，通过设置斜块29，箱体1底部灰尘通过斜块29滑落至箱门23处，便于作业人员将灰尘从箱体1内取出，通过设置毛刷30，螺纹杆9转动，带动毛刷30转动，通过毛刷30对过滤板13进行清理，防止过滤板13堵塞。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
