本申请为申请人刘博文的发明专利申请(发明名称为一种多功能扫把，申请号为2017100350189，申请日为2017.1.18)的分案申请。

技术领域

本发明涉生活用具技术领域，特别涉及一种多功能扫把。

背景技术

众所周知，扫把是清扫的好帮手，是家用生活的必备，家家各户都有，由于每天或者闲暇时间对房间的清扫，扫把也成为生活的快消品，消耗量很大；从古至今，扫把是各式各样的，比如高粱编制、稻草秸秆编制，竹编制，塑料制造等，对于高粱编制、稻草秸秆编制，竹编制消耗更大，由于地面的摩擦，清扫的力度不均造成了刷毛快速的消耗，并且这种刷毛消耗不能置换，使用一段时间消耗完刷毛就整体丢弃使用；

随着塑料工业的发展，塑料制造的扫把备受人们的青睐，一是整体看上去比较洁净，二是刷毛采用PP或PET等塑料材质，有很好的高弹性和韧性，清扫时省时省力，洁净方便；但是这种塑料制造的扫把在使用过程中易出现以下问题：1)虽然刷毛采用PP或PET等塑料材质，有很好的高弹性和韧性，但是多次清扫过程中刷毛的头部易出现散头(刷毛头部弯曲向外扩散)，散头的刷毛在对头发、纸屑和灰尘等细小脏物进行清洁时，这些脏物很容易吸附缠绕在刷毛上，清洁起来很麻烦；2)地面上出现的粘连物，紧贴在地面上，刷毛起不到清扫的作用，用力清扫，刷毛易出现散头，损坏刷毛；3)不论是高粱编制、稻草秸秆编制，竹编制扫把还是塑料制造扫把，刷毛在清扫过程中都会出现缝隙，这样的清扫就造成了一道道细微的灰尘残留，反复清扫也很难清扫洁净，反而多次的清扫造成了微尘飞扬，极难解决；4)常规的扫把都是平板扫把头，清扫平地时还好，但是清扫床底、桌底时由于底部空间过小，清扫不彻底，费时费力。

发明内容

本发明的目的是克服现有技术中不足，提供一种多功能扫把，有效的保护刷毛，快速有效的清扫粘连物，清扫过程中不残留细微灰尘，可以进行转向清扫，省时省力。

为了实现上述目的，本发明采用的技术方案是：

一种多功能扫把，包括扫把头、手柄、刷毛、清扫条，所述扫把头底部设有若干刷毛，所述刷毛固定连接在支撑座上，所述支撑座上设有凸起，支撑座尾部设有安装条；扫把头侧壁上设有清扫条，所述扫把头上部设有手柄，所述手柄包括拉杆Ⅰ、拉杆Ⅱ、套杆Ⅰ、套杆Ⅱ，所述拉杆Ⅰ上设有上下两组卡扣孔，拉杆Ⅰ下部设有拉杆Ⅱ，二者通过螺纹连接；所述拉杆Ⅰ外部设有套杆Ⅰ，所述套杆Ⅰ上设有握手位，套杆Ⅰ侧壁设有卡扣，所述卡扣包括环抱臂、卡销、防滑块、槽口，所述环抱臂一端设有槽口，环抱臂另一端设有卡销，环抱臂外侧壁设有若干防滑块，环抱臂通过槽口卡接在套杆Ⅰ中销轴上，环抱臂以销轴为圆心自由旋转活动，通过环抱臂一端的卡销，卡入拉杆Ⅰ中卡扣孔内，从而实现套杆Ⅰ与拉杆Ⅰ相对固定；套杆Ⅰ下部设有套杆Ⅱ，二者通过螺纹连接；

所述扫把头包括连接头、销轴、固定板、支撑板、箱体、支撑框，所述箱体通过螺钉固定连接在套杆Ⅱ上；所述箱体侧壁设有卡槽，卡槽内设有清扫条，清扫条为弹性橡胶条，清扫条上端设有倒扣位，清扫条通过倒扣位设置于卡槽内，清扫条在清扫过程中紧贴地面，从而有效的将刷毛在清扫过程中都会出现缝隙造成一道道细微的灰尘残留清理洁净，使得清扫达到洁净的效果；

所述连接头通过销轴连接拉杆Ⅱ，所述连接头下部设有固定板，所述固定板上设有若干放置孔，刷毛通过支撑座上凸起挤压设置于放置孔内，刷毛通过支撑座尾部的安装条取出，进行替换刷毛；固定板两侧设有滑块，固定板外侧设有箱体，箱体侧壁内部设有导槽，固定板通过两侧滑块可以自由在箱体侧壁导槽内滑动；所述固定板下部设有支撑板，所述支撑板固定连接在箱体侧壁，支撑板上设有若干导向套，导向套一一对应刷毛，所述箱体下部设有支撑框，所述支撑框上设有锥形面，锥形面上窄下宽使得支撑框可以使得扫把直立，避免倾倒，通过支撑框锥形面的尖角可以将地面的粘连物进行刮除；打开卡扣中两端的环抱臂，通过提拉拉杆Ⅰ，从而使得拉杆Ⅱ带动连接头上移，进一步使得连接头带动固定板通过两端的滑块在箱体导槽内上移，从而使得刷毛进入支撑板中导向套内，然后关闭环抱臂，环抱臂一端的卡销，卡入拉杆Ⅰ中下面一组卡扣孔内，避免使用后的刷毛散头，进入导向套内有效的保护刷毛，延长刷毛的使用寿命；扫地时，打开卡扣中两端的环抱臂，拉杆Ⅰ复位，拉杆Ⅱ带动连接头下移，固定板放置孔内的刷毛在支撑板导向套内伸出，环抱臂一端的卡销，卡入拉杆Ⅰ中上面一组卡扣孔内，从而进行清扫地面；

优选的，所述箱体另一侧壁设有刮刀机构，所述刮刀机构包括刮刀、定位销、导向板、垫板，所述刮刀上部设有导向板，导向板上设有上下两组十字限位槽，上下两组十字限位槽相通，箱体上设有通槽，导向板下部两侧设有垫板，垫板厚度和刮刀厚度一致，导向板通过螺钉固定连接在箱体侧壁；所述刮刀上设有定位销，所述定位销包括导柱、挡块、提拉头，所述导柱穿过刮刀和箱体，导柱头部设有提拉头，二者通过螺纹连接，导柱中间设有挡块，通过挡块嵌入十字限位槽内进行固定刮刀；使用时，通过上移提拉头，使得挡块脱离上面一组十字限位槽，定位销带动刮刀整体下移，然后将挡块放置在下面一组十字限位槽内，使得刮刀漏出，对地面上的粘连物进行刮除；使用完毕后，通过上移提拉头，使得挡块脱离下面一组十字限位槽，定位销带动刮刀整体上移，然后将挡块放置在上面一组十字限位槽内，刮刀藏入导向板下面，使用方便，不占用空间。

优选的，所述清扫条两端设有抽拉槽，清扫条长时间的使用需要清理或替换，通过扣住抽拉槽可以快速的将清扫条进行抽出，方便实用，省时省力。

优选的，所述拉杆Ⅰ替换为拉杆Ⅲ，套杆Ⅰ替换为套杆Ⅲ，套杆Ⅱ替换为套杆Ⅳ，所述套杆Ⅳ下端设有上下一组穿孔，拉杆Ⅱ下端设有上下一组穿孔；套杆Ⅳ外部设有转换接头，转换接头设有上下一组穿孔，套杆Ⅳ、拉杆Ⅱ、转换接头上穿孔一一对应，所述转换接头通过螺钉固定连接在箱体上，转换接头侧面设有U型槽口，转换接头另一侧设有放置槽，放置槽用于放置销钉；转换接头通过销钉穿过套杆Ⅳ、拉杆Ⅱ；通过提拉拉杆Ⅲ，拉杆Ⅲ通过螺纹连接拉杆Ⅱ，从而使得拉杆Ⅱ带动连接头上移，进一步使得连接头带动固定板通过两端的滑块在箱体导槽内上移，从而使得刷毛进入支撑板中导向套内，销钉穿过拉杆Ⅱ下面一组穿孔；拉杆Ⅲ复位，从而使得拉杆Ⅱ带动连接头下移，进一步使得连接头带动固定板通过两端的滑块在箱体导槽内下移，从而使得刷毛伸出支撑板中导向套，销钉穿过拉杆Ⅱ上面一组穿孔，用于清扫地面；

当直立清扫时，销钉穿过转换接头、套杆Ⅳ、拉杆Ⅱ，当折弯清扫时，销钉取出放置在放置槽内，手柄以连接头处的销轴向一侧旋转，可以进行转向清扫，省时省力，解决了清扫床底、桌底时由于底部空间过小，清扫不彻底，费时费力的问题。

优选的，所述U型槽口两侧设有卡片，卡片内侧设有叠形弹簧，通过卡片的挤压，防止手柄在清扫过程中发生移动，有效的对清扫床底、桌底时由于底部空间过小的地方进行有效的清扫，省时省力。

本发明与现有技术相比较有益效果表现在：

1)箱体侧壁设有卡槽，卡槽内设有清扫条，清扫条为弹性橡胶条，清扫条上端设有倒扣位，清扫条通过倒扣位设置于卡槽内，清扫条在清扫过程中紧贴地面，从而有效的将刷毛在清扫过程中都会出现缝隙造成一道道细微的灰尘残留清理洁净，使得清扫达到洁净的效果；

2)连接头带动固定板通过两端的滑块在箱体导槽内上移，从而使得刷毛进入支撑板中导向套内，避免使用后的刷毛散头，进入导向套内有效的保护刷毛，延长刷毛的使用寿命；

3)清扫条两端设有抽拉槽，清扫条长时间的使用需要清理或替换，通过扣住抽拉槽可以快速的将清扫条进行抽出，方便实用，省时省力。

附图说明

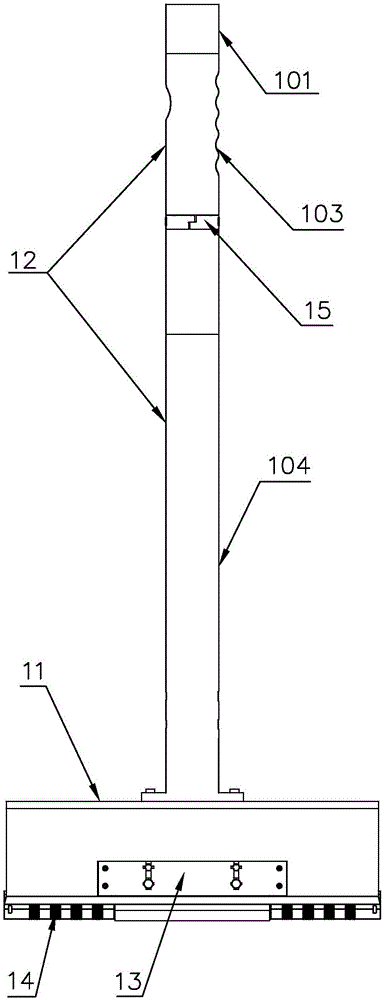

附图1是本发明一种多功能扫把第一实施例结构示意图；

附图2是本发明一种多功能扫把第一实施例部件分解图；

附图3是本发明一种多功能扫把第一实施例中刮刀机构、扫把头分解结构示意图；

附图4是本发明一种多功能扫把第一实施例中清扫条放大结构示意图；

附图5是本发明一种多功能扫把第一实施例中卡扣结构示意图；

附图6是本发明一种多功能扫把第一实施例中定位销结构示意图；

附图7是本发明一种多功能扫把第一实施例剖切结构示意图；

附图8是本发明一种多功能扫把第二实施例结构示意图；

附图9是本发明一种多功能扫把第二实施例部件分解图；

附图10是本发明一种多功能扫把第二实施例折叠状态结构示意图；

图中：11-扫把头，12-手柄，13-刮刀机构，14-刷毛，141-支撑座，142-凸起，143-安装条，15-卡扣，101-拉杆Ⅰ，1011-卡扣孔，102-拉杆Ⅱ，103-套杆Ⅰ，104-套杆Ⅱ，106-连接头，1061-销轴，107-固定板，1071-放置孔，1072-滑块，1073-导槽，108-支撑板，1081-导向套，109-箱体，110-支撑框，111-清扫条，1111-抽拉槽，1112-倒扣位，1113-卡槽，201-刮刀，202-定位销，2021-导柱，2022-挡块，2023-提拉头，203-导向板，204-垫板，301-环抱臂，302-卡销，303-防滑块，304-槽口，401-拉杆Ⅲ，402-套杆Ⅲ，403-转换接头，4031-U型槽口，404-销钉，405-卡片，406-叠形弹簧，407-放置槽，408-套杆Ⅳ。

具体实施方式

为方便本技术领域人员的理解，下面结合附图1-10，对本发明的技术方案进一步具体说明。

实施例1

如图1-7所示，

一种多功能扫把，包括扫把头11、手柄12、刷毛14、清扫条111，所述扫把头11底部设有若干刷毛14，所述刷毛14固定连接在支撑座141上，所述支撑座141上设有凸起142，支撑座141尾部设有安装条143；扫把头11侧壁上设有清扫条111，所述扫把头11上部设有手柄12，所述手柄12包括拉杆Ⅰ101、拉杆Ⅱ102、套杆Ⅰ103、套杆Ⅱ104，所述拉杆Ⅰ101上设有上下两组卡扣孔1011，拉杆Ⅰ101下部设有拉杆Ⅱ102，二者通过螺纹连接；所述拉杆Ⅰ101外部设有套杆Ⅰ103，所述套杆Ⅰ103上设有握手位，套杆Ⅰ103侧壁设有卡扣15，所述卡扣15包括环抱臂301、卡销302、防滑块303、槽口304，所述环抱臂301一端设有槽口304，环抱臂301另一端设有卡销302，环抱臂301外侧壁设有若干防滑块303，环抱臂301通过槽口304卡接在套杆Ⅰ103中销轴上，环抱臂301以销轴为圆心自由旋转活动，通过环抱臂301一端的卡销302，卡入拉杆Ⅰ101中卡扣孔1011内，从而实现套杆Ⅰ103与拉杆Ⅰ101相对固定；套杆Ⅰ103下部设有套杆Ⅱ104，二者通过螺纹连接；

所述扫把头11包括连接头106、销轴1061、固定板107、支撑板108、箱体109、支撑框110，所述箱体109通过螺钉固定连接在套杆Ⅱ104上；所述箱体109侧壁设有卡槽1113，卡槽1113内设有清扫条111，清扫条111为弹性橡胶条，清扫条111上端设有倒扣位1112，清扫条111通过倒扣位1112设置于卡槽1113内，清扫条111在清扫过程中紧贴地面，从而有效的将刷毛在清扫过程中都会出现缝隙造成一道道细微的灰尘残留清理洁净，使得清扫达到洁净的效果。

所述连接头106通过销轴1061连接拉杆Ⅱ102，所述连接头106下部设有固定板107，所述固定板107上设有若干放置孔1071，刷毛14通过支撑座141上凸起142挤压设置于放置孔1071内，刷毛14通过支撑座141尾部的安装条143取出，进行替换刷毛；固定板107两侧设有滑块1072，固定板107外侧设有箱体109，箱体109侧壁内部设有导槽1073，固定板107通过两侧滑块1072可以自由在箱体109侧壁导槽1073内滑动；所述固定板107下部设有支撑板108，所述支撑板108固定连接在箱体109侧壁，支撑板108上设有若干导向套1081，导向套1081一一对应刷毛14，所述箱体109下部设有支撑框110，所述支撑框110上设有锥形面，锥形面上窄下宽使得支撑框110可以使得扫把直立，避免倾倒，通过支撑框110锥形面的尖角可以将地面的粘连物进行刮除；

打开卡扣15中两端的环抱臂301，通过提拉拉杆Ⅰ101，从而使得拉杆Ⅱ102带动连接头106上移，进一步使得连接头106带动固定板107通过两端的滑块1072在箱体109导槽1073内上移，从而使得刷毛14进入支撑板108中导向套1081内，然后关闭环抱臂301，环抱臂301一端的卡销302，卡入拉杆Ⅰ101中下面一组卡扣孔1011内，避免使用后的刷毛散头，进入导向套1081内有效的保护刷毛，延长刷毛的使用寿命；扫地时，打开卡扣15中两端的环抱臂301，拉杆Ⅰ101复位，拉杆Ⅱ102带动连接头106下移，固定板107放置孔1071内的刷毛14在支撑板108导向套1081内伸出，环抱臂301一端的卡销302，卡入拉杆Ⅰ101中上面一组卡扣孔1011内，从而进行清扫地面；

所述箱体109另一侧壁设有刮刀机构13，所述刮刀机构13包括刮刀201、定位销202、导向板203、垫板204，所述刮刀201上部设有导向板203，导向板203上设有上下两组十字限位槽，上下两组十字限位槽相通，箱体109上设有通槽，导向板203下部两侧设有垫板204，垫板204厚度和刮刀201厚度一致，导向板203通过螺钉固定连接在箱体109侧壁；所述刮刀201上设有定位销202，所述定位销202包括导柱2021、挡块2022、提拉头2023，所述导柱2021穿过刮刀201和箱体109，导柱2021头部设有提拉头2023，二者通过螺纹连接，导柱2021中间设有挡块2022，通过挡块2022嵌入十字限位槽内进行固定刮刀；使用时，通过上移提拉头2023，使得挡块2022脱离上面一组十字限位槽，定位销202带动刮刀201整体下移，然后将挡块2022放置在下面一组十字限位槽内，使得刮刀201漏出，对地面上的粘连物进行刮除；使用完毕后，通过上移提拉头2023，使得挡块2022脱离下面一组十字限位槽，定位销202带动刮刀201整体上移，然后将挡块2022放置在上面一组十字限位槽内，刮刀201藏入导向板203下面，使用方便，不占用空间。

所述清扫条111两端设有抽拉槽1111，清扫条111长时间的使用需要清理或替换，通过扣住抽拉槽1111可以快速的将清扫条进行抽出，方便实用，省时省力。

实施例2

如图8-10，与实施例1所不同的是：

所述拉杆Ⅰ101替换为拉杆Ⅲ401，套杆Ⅰ103替换为套杆Ⅲ402，套杆Ⅱ104替换为套杆Ⅳ408，所述套杆Ⅳ408下端设有上下一组穿孔，拉杆Ⅱ102下端设有上下一组穿孔；套杆Ⅳ408外部设有转换接头403，转换接头403设有上下一组穿孔，套杆Ⅳ408、拉杆Ⅱ102、转换接头403上穿孔一一对应，所述转换接头403通过螺钉固定连接在箱体109上，转换接头403侧面设有U型槽口4031，转换接头403另一侧设有放置槽407，放置槽407用于放置销钉404；转换接头403通过销钉404穿过套杆Ⅳ408、拉杆Ⅱ102；

通过提拉拉杆Ⅲ401，拉杆Ⅲ401通过螺纹连接拉杆Ⅱ102，从而使得拉杆Ⅱ102带动连接头106上移，进一步使得连接头106带动固定板107通过两端的滑块1072在箱体109导槽1073内上移，从而使得刷毛14进入支撑板108中导向套1081内，销钉404穿过拉杆Ⅱ102下面一组穿孔；拉杆Ⅲ401复位，从而使得拉杆Ⅱ102带动连接头106下移，进一步使得连接头106带动固定板107通过两端的滑块1072在箱体109导槽1073内下移，从而使得刷毛14伸出支撑板108中导向套1081，销钉404穿过拉杆Ⅱ102上面一组穿孔，用于清扫地面；

当直立清扫时，销钉404穿过转换接头403、套杆Ⅳ408、拉杆Ⅱ102，当折弯清扫时，销钉404取出放置在放置槽407内，手柄12以连接头106处的销轴向一侧旋转，可以进行转向清扫，省时省力，解决了清扫床底、桌底时由于底部空间过小，清扫不彻底，费时费力的问题。

所述U型槽口4031两侧设有卡片405，卡片405内侧设有叠形弹簧406，通过卡片405的挤压，防止手柄12在清扫过程中发生移动，有效的对清扫床底、桌底时由于底部空间过小的地方进行有效的清扫，省时省力。

以上内容仅仅是对本发明的结构所作的举例和说明，所属本技术领域的技术人员对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离发明的结构或者超越本权利要求书所定义的范围，均应属于本发明的保护范围。
