技术领域

本发明涉及程控领域，尤其涉及一种程序控制调度系统。

背景技术

煤矿矿井属于高危区域，深入矿井作业也属于高危作业，因此，必须对于矿井环境进行及时检测，并依托于矿井通信实现危险告警，从而便于矿工逃离。矿井通信是指以矿为中心，矿内各部门、环节之间的各类井上下通信，依托于矿井通信，矿工可以及时与矿上调度员联系，减少矿工走失风险。

目前目前的调度通信系统主要分为两大类，分别是由数字程控调度机组成的传统调度系统以及由基于软交换的IP调度通讯系统，由于传统的数字程控调度机采用模拟线路连接调度终端设备，因此只能实现调度有线固定电话而且传输距离也很有限，其安全传输距离最大不超过7公里，无法满足长距离调度通讯的要求。随着通讯技术的不断发展完善以及煤矿行业对调度通讯系统的综合性、有效性、便利性的要求越来越高，IP调度通讯系统开始广泛应用于煤矿行业。

但是，在煤矿行业中，监控系统、通信系统、告警系统各自分立不利于综合调度，因此有必要建立综合调度体系，从而提升调度智能性。

发明内容

为了解决上述技术问题，本发明提供一种程序控制调度系统。

本发明是以如下技术方案实现的：

一种程序控制调度系统，其特征在于，所述程序控制调度系统由第一程控终端、第二程控终端、程控调度机和程控台构成，所述第一程控终端、第二程控终端均与所述程控调度机通信连接，所述程控台与所述程控调度机电连接；

所述第一程控终端和第二程控终端通过STP、RTSP与程控调度机通信，所述程控台通过STP与程控调度机通信，所述第一程控终端设置于煤矿矿井，包括瓦斯浓度检测终端、氧气检测终端、一氧化碳检测终端、摄像头、扩音话机、广播终端；所述第二程控终端为定位及通信终端，所述定位及通信终端配设于矿工身上。

进一步地，所述第二程控终端还通过IP调度机与所述程控调度机连接，所述IP调度机作为中继器实现所述第二程控终端与所述程控调度机的语音通信。

进一步地，所述程控台包括底层、应用层和交互层，所述交互层用于与用户进行交互、展示调度结果并获取调度信令，所述应用层用于根据所述调度信令生成调度消息，所述交互层用于根据所述调度消息生成调度信令，封装、发送所述调度信令，通过与程控调度机进行媒体协商在程控调度机的支持下完成调度信令。

进一步地，所述调度信令包括呼叫第二程控终端、强插通信、强拆通信、多第二程控终端会议、多第二程控终端广播、第一程控终端控制等；为了实现呼叫第二程控终端、强插通信、强拆通信、多第二程控终端会议、多第二程控终端广播，所述程控台集成有广播系统、有线调度系统、无线调度系统、视频监控系统。

进一步地，所述程控台还支持动态联动功能，所述动态联动通过单一功能模块触发其它功能模块的联动。

进一步地，所述动态联动功能包括：

第二程控终端在第一预设场景下触发多第二程控终端广播启动；

和/或，第二程控终端在第二预设场景下触发相关第一程控终端启动，进而触发多第二程控终端广播和多第二程控终端报警；

和/或，随着第二程控终端位置的变动，动态调整联动摄像头和扩音话机。

进一步地，所述程控台支持不同级别的报警提醒，在一级报警状态下，所述矿井内的广播终端以广播形式进行报警；在二级报警状态下，所述矿井内的第二程控终端内置报警装置被触发；三级报警状态下，矿井内的广播终端和第二程控终端同时被触发。

本发明的有益效果是：

提供一种程序控制调度系统，兼容了多种设备、监测系统和调度系统从而实现了跨系统的多功能联动，提升矿下调度机动性和智能性；此外，还实现了多级报警以便于矿下工作人员根据报警具体情况进行撤离，提升安全性。

附图说明

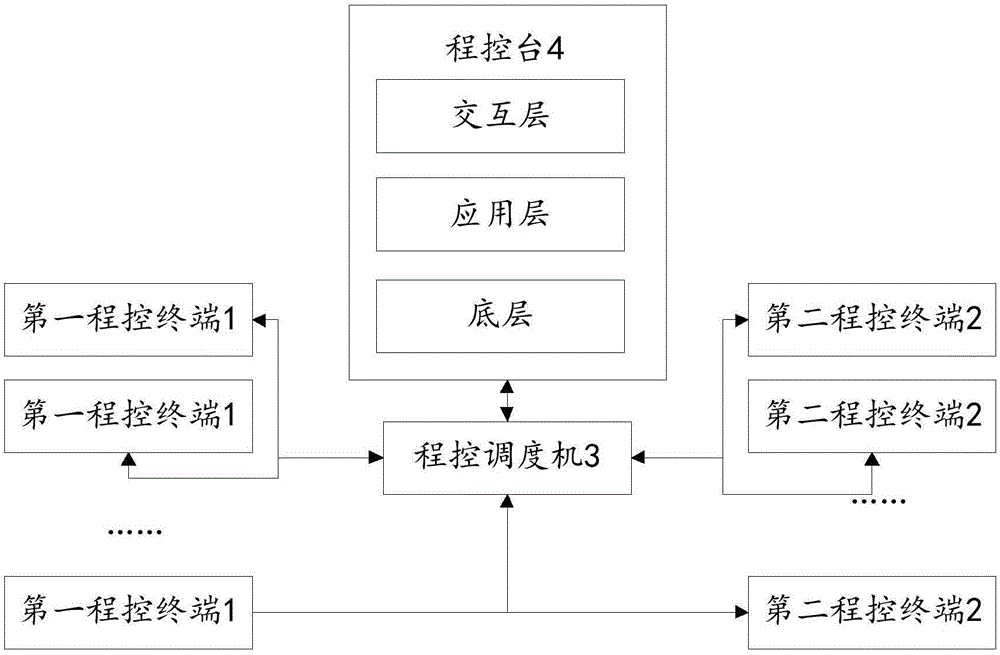

图1是本发明实施例提供的一种程序控制调度系统示意图；

图2是本发明实施例提供的联动方法第一种联动方法流程图；

图3是本发明实施例提供的联动方法第二种联动方法流程图；

图4是本发明实施例提供的联动方法第三种联动方法流程图。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚，下面将结合附图对本发明作进一步地详细描述。

本发明实施例提供了一种程序控制调度系统，如图1所示，所述程序控制调度系统由第一程控终端1、第二程控终端2、程控调度机3和程控台4构成，所述第一程控终端1、第二程控终端2均与所述程控调度机3通信连接，所述程控台4与所述程控调度机3电连接；

所述第一程控终端1和第二程控终端2通过STP、RTSP与程控调度机3通信，所述程控台4通过STP与程控调度机3通信，所述第一程控终端1设置于煤矿矿井，包括瓦斯浓度检测终端、氧气检测终端、一氧化碳检测终端、摄像头、扩音话机、广播终端。广播终端，所述第二程控终端2为定位及通信终端，所述定位及通信终端配设于矿工身上；

所述第二程控终端2还通过IP调度机与所述程控调度机连接，所述IP调度机作为中继器实现所述第二程控终端与所述程控调度机的语音通信。

具体地，所述程控台4包括底层、应用层和交互层，所述交互层用于与用户进行交互、展示调度结果并获取调度信令，所述应用层用于根据所述调度信令生成调度消息，所述交互层用于根据所述调度消息生成调度信令，封装、发送所述调度信令，通过与程控调度机进行媒体协商在程控调度机的支持下完成调度信令。

具体地，所述调度信令包括呼叫第二程控终端、强插通信、强拆通信、多第二程控终端会议、多第二程控终端广播、第一程控终端控制等；为了实现呼叫第二程控终端、强插通信、强拆通信、多第二程控终端会议、多第二程控终端广播，所述程控台集成有广播系统、有线调度系统、无线调度系统、视频监控系统。

进一步地，所述程控台还支持动态联动功能，所述动态联动旨在通过单一功能模块触发其它功能模块的联动。比如某个第二程控终端在某种场景下触发多第二程控终端广播启动，再比如某个第二程控终端在某种场景下触发相关第一程控终端启动，进而触发多第二程控终端广播和多第二程控终端报警；再比如随着第二程控终端位置的变动，动态调整联动摄像头和扩音话机。

进一步地，所述一种程序控制调度系统支持下述联动方法如图2所示，所述方法包括：

S101.实时获取第二程控终端位置信息；

S102.计算所述第二程控终端与附近扩音话机的距离；

S103.获取目标扩音话机和目标距离，所述目标扩音话机为距离第二程控终端最近的扩音话机，所述目标距离为所述第二程控终端与所述目标扩音话机的距离；

S104.若所述目标距离小于预设第一目标阈值，则开启所述目标扩音话机。

进一步地，还包括：

实时获取第二程控终端与所述目标扩音话机的距离：

若所述第二程控终端与所述目标扩音话机的距离大于预设第二目标阈值，则关闭所述目标扩音话机。

具体地，所述第一目标阈值和第二目标阈值可以相同或不同。

进一步地，所述一种程序控制调度系统支持下述联动方法，如图3所示，所述方法包括：

S201.布设在矿井下各个位置的瓦斯浓度检测终端实时采集瓦斯浓度；

S202.根据第一预设算法和瓦斯浓度采集结果评估况下瓦斯综合环境；所述瓦斯综合环境以瓦斯区域评估值表示；

S203.若所述瓦斯区域评估值大于第一预设阈值，则开启所述矿井下第二程控终端内置的报警装置。

进一步地，所述一种程序控制调度系统支持下述联动方法，如图4所示，所述方法包括：

S301.布设在矿井下各个位置的一氧化碳检测终端实时采集一氧化碳浓度，并且矿井下各个位置的氧气检测终端实时采集氧气浓度；

S302.根据第二预设算法和一氧化碳浓度采集结果评估况下一氧化碳综合环境；所述一氧化碳综合环境以一氧化碳区域评估值表示；

S303.根据第三预设算法和氧气浓度采集结果评估况下氧气综合环境；所述氧气综合环境以氧气区域评估值表示；

S304.若所述一氧化碳区域评估值大于第二预设阈值或氧气区域评估值小于第三预设阈值，则开启矿井下第二程控终端内置的报警装置。

具体地，所述第一预设阈值、第二预设阈值、第三预设阈值均根据相关国家标准进行设定。

具体地，本发明实施例支持不同级别的报警提醒，在一级报警状态下，所述矿井内的广播终端以广播形式进行报警；在二级报警状态下，所述矿井内的第二程控终端内置报警装置被触发；三级报警状态下，矿井内的广播终端和第二程控终端同时被触发。

在一个可行的实施例中，通过摄像头触发的报警为一级报警，通过瓦斯综合环境、一氧化碳综合环境和氧气综合环境触发的报警至少为二级报警。

本发明实施例给出了一种程序控制调度系统，兼容了多种设备、监测系统和调度系统从而实现了跨系统的多功能联动，提升矿下调度机动性和智能性；此外，还实现了多级报警以便于矿下工作人员根据报警具体情况进行撤离，提升安全性。

以上所揭露的仅为本发明较佳实施例而已，当然不能以此来限定本发明之权利范围，因此依本发明权利要求所作的等同变化，仍属本发明所涵盖的范围。
