技术领域

本发明属于地磅技术领域，具体涉及一种便于清除垃圾的地磅。

背景技术

地磅，也被称为汽车衡，设置在地面上的大磅秤，通常用来称卡车的载货吨数，是厂矿、商家等用于大宗货物计量的主要称重设备。

但是目前市场上的地磅没有设置防止遮挡杂物进入地磅底部的装置，称重车辆运转的物品容易掉落至地磅底部，造成货物丢失，没有设置便于清扫测量板上杂物的装置，测量板上的杂物需要人力清扫，增加使用者的工作强度，没有设置便于将测量板顶起的装置，使用者不能对测量板的底部进行清扫，测量板底部会累积大量垃圾，影响地磅的准确度，没有设置便于收集测量板上垃圾的装置，垃圾容易四散，使用者需要二次清扫。

发明内容

本发明的目的在于提供一种便于清除垃圾的地磅，以解决上述背景技术中提出的没有设置便于清扫测量板上杂物的装置，测量板上的杂物需要人力清扫，增加使用者的工作强度和使用者需要二次清扫的问题。

为实现上述目的，本发明提供如下技术方案：一种便于清除垃圾的地磅，包括第一基座和第二基座，所述第一基座的内部通过螺栓转动连接有第一挡板电机，所述第二基座的内部通过螺栓固定连接有第二挡板电机，所述第二挡板电机的一侧安装有吸尘机，所述第一基座与第二基座之间安装有测量板。

优选的，所述第一挡板电机的一端转动连接有第一主动轮，所述第一主动轮的一侧通过皮带传动连接有第一从动轮，所述第一从动轮的一端固定连接有第一转动杆，所述第一转动杆上安装有第一挡板，所述第二挡板电机的一端转动连接有第二主动轮，所述第二主动轮的一侧通过皮带传动连接有第二从动轮，且第二主动轮的一侧安装有KS02Y控制器，所述第二从动轮的一侧安装有第二挡板。

优选的，所述第一挡板电机的一侧安装有油箱，所述油箱的顶部安装有油泵远离第一挡板电机的一侧通过油管连接有液压缸，所述液压缸的顶部安装有伸缩杆，所述测量板底部远离液压缸的一侧安装有固定杆，所述固定杆与测量板之间安装有固定基板，所述固定基板的顶部安装有传感器弹簧，所述传感器弹簧的顶部安装有PR6221重力传感器。

优选的，所述测量板的内部安装有转动丝杆，所述转动丝杆上套设有移动环，且转动丝杆靠近第一挡板的一端安装有移动从动轮，所述移动从动轮的底部通过皮带传动连接有移动主动轮，所述移动主动轮的一侧安装有移动电机，所述移动环的顶部安装有清理杆，所述清理杆的一侧安装有清理板，所述移动从动轮的一侧通过皮带传动连接有移动主动轮，所述移动主动轮的一侧安装有移动电机，所述测量板的一侧通过螺栓固定连接有清理电机，所述清理电机的一端转动连接有清理主动轮，所述清理主动轮的一侧通过皮带传动连接有清理板从动轮。

优选的，所述吸尘机的一端安装有吸尘管，另一端安装有收集箱，所述吸尘管远离吸尘机的一端安装有吸尘罩，所述收集箱的内部安装有抽屉，所述抽屉的一侧通过螺栓固定连接有把手，所述第二基座内部远离吸尘罩的一侧安装有垃圾板弹簧，所述垃圾板弹簧的顶部安装有垃圾板，所述第一挡板电机、第二挡板电机、吸尘机、油泵、PR6221重力传感器、移动电机和清理电机均与KS02Y控制器电性连接。

与现有技术相比，本发明的有益效果是：

(1)本发明设置了第一挡板电机、第一主动轮、第一从动轮、第一挡板、第一转动杆、第二挡板、第二从动轮、第二主动轮和第二挡板电机，当使用者对车辆进行称重时，使用KS02Y控制器启动第一挡板电机和第二挡板电机，第一挡板电机和第二挡板电机转动分别带动第一主动轮和第二主动轮转动，第一主动轮和第二主动轮转动分别带动第一从动轮和第二从动轮转动，第一从动轮转动带动第一转动杆转动，第一转动杆转动带动第一挡板转动，第二从动轮转动带动第二挡板转动，第一挡板和第二挡板对测量板进行遮挡，使车辆上的运输的泥沙等物品无法进入测量板的底部，提高运输物的保存率。

(2)本发明设置了移动主动轮、移动从动轮、清理板、清理板从动轮、清理杆、移动环、清理电机、清理主动轮、转动丝杆和移动电机，当使用者对车辆称重完毕后，使用KS02Y控制器启动清理电机，清理电机转动带动清理主动轮转动，清理主动轮转动带动清理板从动轮转动，清理板从动轮转动带动清理板绕着清理杆转动至与清理杆垂直的角度，移动电机转动带动移动主动轮转动，移动主动轮转动带动移动从动轮转动，移动从动轮转动带动转动丝杆转动，转动丝杆转动使移动环移动，移动环带动清理板在测量板上移动，将测量板上的垃圾进行清理，让使用者无需人工清理测量板上的杂物，降低使用者的工作强度。

(3)本发明设置了油箱、油泵、伸缩杆、液压缸和固定杆，当使用者需要清理测量板的底部时，使用KS02Y控制器启动油泵，油泵抽取油箱中的液压油通过油管输入至液压缸中，液压缸中的活塞受到液压油的推动，被液压油推动的活塞推动伸缩杆，伸缩杆推动测量板绕着固定杆转动，使测量板转动至最大的开启角度，让使用者可以对测量板的底部进行清扫，避免测量板底部累积垃圾。

(4)本发明设置了垃圾板弹簧、垃圾板、吸尘罩、吸尘管、吸尘机、把手、收集箱和抽屉，当垃圾到达垃圾板上时，垃圾的重量使垃圾板弹簧收缩，垃圾板弹簧带动垃圾板转动，使垃圾掉落至第二基座的内部，吸尘机工作产生吸力，通过吸尘管和吸尘罩将垃圾吸入，输送至收集箱的抽屉中，当收集箱的抽屉累积一定垃圾后，使用把手将抽屉抽出，对抽屉中的垃圾进行集中处理，让垃圾不会四散，使用者无需二次清扫。

附图说明

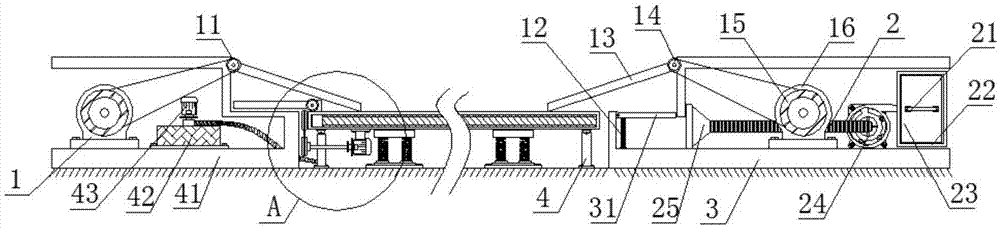

图1为本发明的结构示意图；

图2为本发明的外观图；

图3为本发明第一基座的俯视图；

图4为本发明A区域的放大图；

图5为本发明测量板的俯视图；

图6为本发明的电路框图；

图中：1-第一挡板电机；11-第一从动轮；12-垃圾板弹簧；13-第二挡板；14-第二从动轮；15-第二主动轮；16-第二挡板电机；17-第一主动轮；18-第一挡板；19-第一转动杆；2-吸尘管；21-把手；22-收集箱；23-抽屉；24-吸尘机；25-吸尘罩；3-第二基座；31-垃圾板；4-固定杆；41-第一基座；42-油箱；43-油泵；5-伸缩杆；51-移动主动轮；52-移动从动轮；53-清理板；54-清理板从动轮；55-清理杆；56-移动环；57-转动丝杆；58-测量板；59-PR6221重力传感器；6-传感器弹簧；61-固定基板；62-移动电机；63-液压缸；7-清理电机；71-清理主动轮；8-KS02Y控制器。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，本发明提供如下技术方案：一种便于清除垃圾的地磅，包括第一基座41和第二基座3，第一基座41的内部通过螺栓转动连接有第一挡板电机1，起到带动第一主动轮17转动的作用，第二基座3的内部通过螺栓固定连接有第二挡板电机16，起到带动第二主动轮14转动的作用，第二挡板电机16的一侧安装有吸尘机24，第一基座41与第二基座3之间安装有测量板58。

优选的，第一挡板电机1的一端转动连接有第一主动轮17，起到带动第一从动轮11转动的作用，第一主动轮17的一侧通过皮带传动连接有第一从动轮11，第一从动轮11的一端固定连接有第一转动杆19，第一转动杆19上安装有第一挡板18，第二挡板电机16的一端转动连接有第二主动轮15，起到带动第二从动轮14转动的作用，第二主动轮15的一侧通过皮带传动连接有第二从动轮14，且第二主动轮15的一侧安装有KS02Y控制器8，第二从动轮14的一侧安装有第二挡板13。

优选的，第一挡板电机1的一侧安装有油箱42，油箱42的顶部安装有油泵43远离第一挡板电机1的一侧通过油管连接有液压缸63，液压缸63的顶部安装有伸缩杆5，测量板58底部远离液压缸63的一侧安装有固定杆4，固定杆4与测量板58之间安装有固定基板61，固定基板61的顶部安装有传感器弹簧6，传感器弹簧6的顶部安装有PR6221重力传感器59。

优选的，测量板58的内部安装有转动丝杆57，转动丝杆57上套设有移动环56，且转动丝杆57靠近第一挡板18的一端安装有移动从动轮52，移动从动轮52的底部通过皮带传动连接有移动主动轮51，移动主动轮51的一侧安装有移动电机62，移动环56的顶部安装有清理杆55，清理杆55的一侧安装有清理板53，移动从动轮52的一侧通过皮带传动连接有移动主动轮51，移动主动轮51的一侧安装有移动电机62，测量板58的一侧通过螺栓固定连接有清理电机7，清理电机7的一端转动连接有清理主动轮71，清理主动轮71的一侧通过皮带传动连接有清理板从动轮54。

优选的，吸尘机24的一端安装有吸尘管2，另一端安装有收集箱22，吸尘管2远离吸尘机24的一端安装有吸尘罩25，收集箱22的内部安装有抽屉23，抽屉23的一侧通过螺栓固定连接有把手21，第二基座3内部远离吸尘罩25的一侧安装有垃圾板弹簧12，垃圾板弹簧12的顶部安装有垃圾板31，第一挡板电机1、第二挡板电机16、吸尘机24、油泵43、PR6221重力传感器59、移动电机62和清理电机7均与KS02Y控制器8电性连接。

工作原理：使用者使用地磅时，将地磅与电源连接，连接完毕后，当使用者对车辆进行称重时，使用KS02Y控制器8启动第一挡板电机1和第二挡板电机16，第一挡板电机1和第二挡板电机16转动分别带动第一主动轮17和第二主动轮15转动，第一主动轮17和第二主动轮15转动分别带动第一从动轮11和第二从动轮14转动，第一从动轮11转动带动第一转动杆19转动，第一转动杆19转动带动第一挡板18转动，第二从动轮14转动带动第二挡板13转动，第一挡板18和第二挡板13对测量板58进行遮挡，将车辆开动至测量板58的上方，PR6221重力传感器59对车辆进行称重，当使用者对车辆称重完毕后，使用KS02Y控制器8启动清理电机7，清理电机7转动带动清理主动轮71转动，清理主动轮71转动带动清理板从动轮54转动，清理板从动轮54转动带动清理板53绕着清理杆55转动至与清理杆55垂直的角度，移动电机62转动带动移动主动轮51转动，移动主动轮51转动带动移动从动轮52转动，移动从动轮52转动带动转动丝杆57转动，转动丝杆57转动使移动环56移动，移动环56移动带动清理板53在测量板58上移动，将测量板58上的垃圾进行清理，当垃圾到达垃圾板31上时，垃圾的重量使垃圾板弹簧12收缩，垃圾板弹簧12带动垃圾板31转动，使垃圾掉落至第二基座3的内部，吸尘机24工作产生吸力，通过吸尘管2和吸尘罩25将垃圾吸入，输送至收集箱22的抽屉23中，当收集箱22的抽屉23累积一定垃圾后，使用把手21将抽屉23抽出，对抽屉23中的垃圾进行集中处理，当使用者需要清理测量板58的底部时，使用KS02Y控制器8启动油泵43，油泵43抽取油箱42中的液压油通过油管输入至液压缸63中，液压缸63中的活塞受到液压油的推动，被液压油推动的活塞推动伸缩杆5，伸缩杆5推动测量板58绕着固定杆4转动，使测量板58转动至最大的开启角度，使用者对测量板58的底部进行清扫，清扫完毕后，使用使用KS02Y控制器8启动油泵43，油泵43抽取液压缸63中的液压油，使测量板58回到初始位置。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
