技术领域

本实用新型涉及医疗器械领域，具体是一种便于使用的医疗器械清洗存放装置。

背景技术

医疗器械是指直接或者间接用于人体的仪器、设备、器具、体外诊断试剂及校准物、材料以及其他类似或者相关的物品，包括所需要的计算机软件。

对于手术用的一些能够重复使用的医疗器械，需要进行清洗，传统饿手工清洗方式，非常耗时耗力，虽然清洗效果较好，当时对于大批量的清洗需求，无法很好的满足，现有的市面的医疗器械清洗机，结构复杂，耗能大，购置和使用成本高，操作不方便；需要一种结构简单的，便于使用的清洗装置，另外传统的医疗清洗机，不具有存放功能。

实用新型内容

本实用新型的目的在于提供一种便于使用的医疗器械清洗存放装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种便于使用的医疗器械清洗存放装置，包括箱体和驱动电机；所述箱体内设有抽拉板，抽拉板前、后侧固定连接有抽屉滑轨，抽屉滑轨外侧与箱体内壁固定连接；所述抽拉板左侧设有门板，门板外侧粘接有密封垫，门板外侧固定连接有把手；所述抽拉板中心位置嵌套有放置盘，放置盘上设有呈圆周分布的隔板，隔板之间为扇形槽，扇形槽内设有均匀分布的网孔，所述放置盘下方设有集水斗，集水斗为漏斗状结构，集水斗底部连通有排污管；所述放置盘上方设有毛刷，毛刷为条形毛刷，毛刷下表面均匀分布有刷毛；所述毛刷顶部通过驱动轴连接有驱动电机，驱动电机通过螺栓与箱体上表面固定连接；所述放置盘上方设有呈圆周分布的喷水头，喷水头与箱体内壁顶板固定连接，喷水头通过水管与外部水泵连通；所述箱体内顶板固定连接有紫外线灯，紫外线灯为环形紫外线灯管。

作为本实用新型进一步的方案：所述箱体为左侧开口的空心箱体。

作为本实用新型进一步的方案：所述抽屉滑轨包括内固定轨和外固定轨，内固定轨与外固定轨滑动连接。

作为本实用新型进一步的方案：所述放置盘为圆心设有通孔的环形盘。

作为本实用新型进一步的方案：所述网孔为通孔。

与现有技术相比，本实用新型的有益效果是：本实用新型通过设有设有抽屉滑轨的抽拉板和具有扇形槽的放置盘，方便对医疗器械进行取用和分区清洗；本实用新型设有驱动电机驱动的毛刷和圆周分布的喷水头，对医疗器械进行冲洗和刷洗，保证清洗效果，提高清洗效率；本实用新型设有环形紫外线灯，抑制细菌的滋生，便于长时间的存放医疗器械。

附图说明

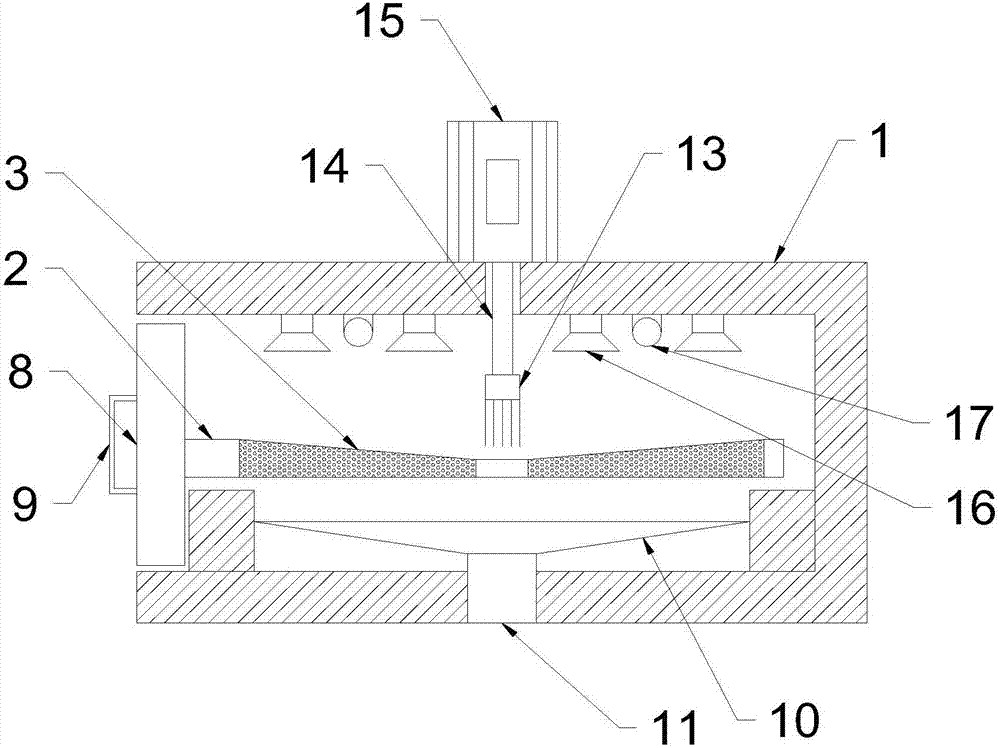

图1为便于使用的医疗器械清洗存放装置的结构示意图；

图2为便于使用的医疗器械清洗存放装置中抽拉板的俯视结构示意图；

图3为便于使用的医疗器械清洗存放装置的左侧剖视图。

图中：1-箱体；2-抽拉板；3-放置盘；4-隔板；5-扇形槽；6-网孔；7-抽屉滑轨；8-门板；9-把手；10-集水斗；11-排污管；13-毛刷；14-驱动轴；15-驱动电机；16-喷水头；17-紫外线灯。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种便于使用的医疗器械清洗存放装置，包括箱体1和驱动电机15；所述箱体1为左侧开口的空心箱体，箱体1内设有抽拉板2，抽拉板2前、后侧固定连接有抽屉滑轨7，抽屉滑轨7包括内固定轨和外固定轨，内固定轨与外固定轨滑动连接，抽屉滑轨7外侧与箱体1内壁固定连接，使得抽拉板2能够自由抽出；所述抽拉板2左侧设有门板8，门板8外侧粘接有密封垫，使得箱体1密封，门板8外侧固定连接有把手9，方便抽拉；所述抽拉板2中心位置嵌套有放置盘3，放置盘3为圆心设有通孔的环形盘，放置盘3上设有呈圆周分布的隔板4，隔板4之间为扇形槽5，医疗器械放置与扇形槽5内，扇形槽5内设有均匀分布的网孔6，网孔6为通孔，所述放置盘3下方设有集水斗10，集水斗10为漏斗状结构，集水斗10底部连通有排污管11，用来收集污水并排放；所述放置盘3上方设有毛刷13，毛刷13为条形毛刷，毛刷13下表面均匀分布有刷毛；所述毛刷13顶部通过驱动轴14连接有驱动电机15，驱动电机15通过螺栓与箱体1上表面固定连接，驱动电机15与外部电源电性连接，驱动电机15通过驱动轴14带动毛刷13转动，对医疗器械进行清洗；所述放置盘3上方设有呈圆周分布的喷水头16，喷水头16与箱体1内壁顶板固定连接，喷水头16通过水管与外部水泵连通，喷水头16呈圆周分布对医疗器械进行充分的冲洗；所述箱体1内顶板固定连接有紫外线灯17，紫外线灯17为环形紫外线灯管，紫外线灯17与外部电源电性连接，紫外线灯17抑制箱体1内细菌滋生，便于长时间存放医疗器械。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
