技术领域

本实用新型涉及一种农业机械设备，具体是一种播种均匀的播种机。

背景技术

播种机是以作物种子为播种对象的种植机械。用于某类或某种作物的播种机，常冠以作物种类名称，如谷物条播机、玉米穴播机、棉花播种机、牧草撒播机等，它按播种方式可分为真空种子播种机撒播机、条播机和穴播机三类，现有的播种机，往往存在播种不够均匀的问题，播种效果不理想。

实用新型内容

本实用新型的目的在于提供一种播种均匀的播种机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种播种均匀的播种机，包括机架、支架、前车轴、后车轴、车轮和筛选筒；所述机架的下表面固定连接有支架，机架的下方设有前车轴、后车轴，前车轴、后车轴的两端分别与支架转动连接，支架的外侧壁安装有驱动电机，前车轴、后车轴上分别套设有车轮，机架的上方设有筛选筒，筛选筒的左侧壁固定连接有第一电机，筛选筒的内部设有转轴，第一电机的轴伸端穿过筛选筒的左侧壁与转轴固定连接，筛选筒的右侧壁开设有排渣口，筛选筒的下表面分布有筛孔，筛选筒的下方设有播种槽，筛选筒与播种槽固定连接，播种槽的下表面与机架固定连接，播种槽的下端固定连接有下料管，播种槽与下料管连通，下料管穿过机架延伸到机架的下方，下料管的下方设有播种转轴，播种转轴的两端分别与支架转动连接，播种转轴上套设有播种滚筒，播种滚筒的表面放射状均匀分布有若干隔板，隔板与播种滚筒固定连接，隔板的另一端与下料管的下端抵接，前车轴与播种转轴通过传动机构相连接，机架的下表面铰接有活动支架,活动支架的下端固定连接有犁刀,活动支架上开设有滑槽，滑槽内嵌有滑块,滑块的上表面转动连接有丝杆,丝杆的上端贯穿机架延伸到机架的上方，丝杆与机架螺纹连接。

作为本实用新型进一步的方案：所述筛选筒倾斜放置。

作为本实用新型再进一步的方案：所述筛选筒的上表面安装有进料口。

作为本实用新型再进一步的方案：所述转轴上分布有若干搅拌棒。

作为本实用新型再进一步的方案：所述排渣口的下方设有收集盒，收集盒与机架活动连接。

作为本实用新型再进一步的方案：所述下料管的下端安装有弧形板。

作为本实用新型再进一步的方案：所述丝杆的顶端固定连接有手柄。

作为本实用新型再进一步的方案：所述筛选筒的内部还设有搅拌框，筛选筒的右侧壁固定连接有第二电机，第二电机的轴伸端穿过筛选筒的右侧壁与搅拌框固定连接。

与现有技术相比，本实用新型的有益效果是：将种子通过进料口倒入筛选筒内，利用搅拌棒、搅拌框对种子进行搅拌，使种子混合更为均匀，提高筛选效率，体积较大的杂物通过排渣口落入收集盒内，对种子进行筛选；通过调节犁刀插入土壤的深度，从而调节犁地的深度，调节方式方便快捷；在本装置前进的过程中，利用播种滚筒使种子均匀散落在沟槽中，播种更加均匀，播种的同时可以喷洒肥料，利用搅拌杆搅动肥料箱内的液体肥料，使肥料混合更为均匀，防止肥料产生沉淀，犁地、施肥、播种同步进行，大大提高了工作效率，节约了时间。

附图说明

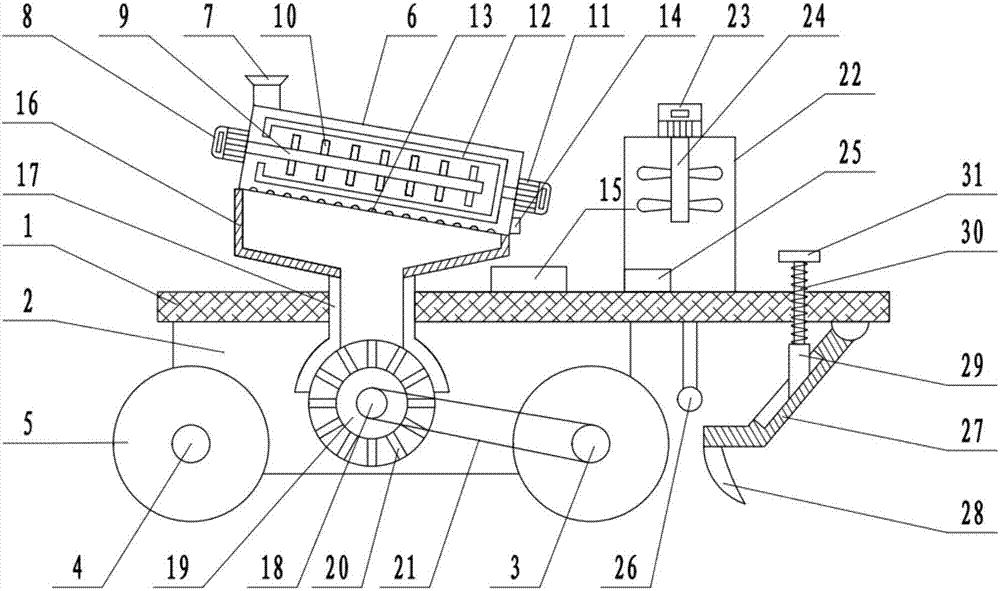

图1为播种均匀的播种机的结构示意图；

图2为播种均匀的播种机中活动支架的结构示意图；

图3为播种均匀的播种机中播种滚筒的结构示意图。

图中：1-机架；2-支架；3-前车轴；4-后车轴；5-车轮；6-筛选筒；7-进料口；8-第一电机；9-转轴；10-搅拌棒；11-第二电机；12-搅拌框；13-筛孔；14-排渣口；15-收集盒；16-播种槽；17-下料管；18-播种转轴；19-播种滚筒；20-隔板；21-传动机构；22-肥料箱；23-第三电机；24-搅拌杆；25-水泵；26-喷头；27-活动支架；28-犁刀；29-滑块；30-丝杆；31-手柄。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型实施例中，一种播种均匀的播种机，包括机架1、支架2、前车轴3、后车轴4、车轮5和筛选筒6，所述机架1的下表面固定连接有支架2，机架1的下方设有前车轴3、后车轴4，前车轴3、后车轴4的两端分别与支架2转动连接，支架2的外侧壁安装有驱动电机，驱动电机带动前车轴3转动，前车轴3、后车轴4上分别套设有车轮5，前车轴3转动时驱动本装置移动，机架1的上方设有筛选筒6，筛选筒6倾斜放置，筛选筒6的上表面安装有进料口7，种子通过进料口7投入筛选筒6内，筛选筒6的左侧壁固定连接有第一电机8，筛选筒6的内部设有转轴9，第一电机8的轴伸端穿过筛选筒6的左侧壁与转轴9固定连接，转轴9上分布有若干搅拌棒10，筛选筒6的内部还设有搅拌框12，筛选筒6的右侧壁固定连接有第二电机11，第二电机11的轴伸端穿过筛选筒6的右侧壁与搅拌框12固定连接，第一电机8运行时带动转轴9转动，转轴9转动时带动搅拌棒10转动，第二电机11运行时带动搅拌框12转动，使种子混合更为均匀，筛选筒6的右侧壁开设有排渣口14，排渣口14的下方设有收集盒15，收集盒15与机架1活动连接，筛选筒6的下表面分布有筛孔13，筛选筒6的下方设有播种槽16，筛选筒6与播种槽16固定连接，经过筛选的种子穿过筛孔13落入播种槽16内，播种槽16的下表面与机架1固定连接，播种槽16的下端固定连接有下料管17，播种槽16与下料管17连通，下料管17穿过机架1延伸到机架1的下方，下料管17的下端安装有弧形板，下料管17的下方设有播种转轴18，播种转轴18的两端分别与支架2转动连接，播种转轴18上套设有播种滚筒19，播种滚筒19的表面放射状均匀分布有若干隔板20，隔板20与播种滚筒19固定连接，隔板20的另一端与下料管17的下端抵接，种子穿过下料管17落在隔板20之间，前车轴3与播种转轴18通过传动机构21相连接，前车轴3转动时通过传动机构21带动播种转轴18转动，进而带动播种滚筒19、隔板20转动，均匀地播撒种子，机架1的上表面固定连接有肥料箱22，肥料箱22的上表面固定连接有第三电机23，第三电机23的轴伸端固定连接有搅拌杆24，搅拌杆24穿过肥料箱22的顶部伸入肥料箱22内，搅拌杆24上分布有搅拌叶片，肥料箱22的内部装有液体肥料，第三电机23运行时带动搅拌杆24转动，对肥料进行搅拌，肥料箱22的底部安装有水泵25，机架1的下表面固定连接有喷头26，喷头26通过软管与水泵25的出水口连通，启动水泵25，可以将肥料箱22内的液体肥料输送至喷头26，喷洒在土地上，机架1的下表面铰接有活动支架27，活动支架27的下端固定连接有犁刀28，活动支架27上开设有滑槽，滑槽内嵌有滑块29，滑块29可以沿着滑槽滑动，滑块29的上表面转动连接有丝杆30，丝杆30的上端贯穿机架1延伸到机架1的上方，丝杆30与机架1螺纹连接，丝杆30的顶端固定连接有手柄31，转动手柄31带动丝杆30转动，从而带动丝杆30上下移动，从而带动活动支架27转动，调节犁刀28插入土壤的深度，从而调节犁地的深度。

本实用新型的工作原理是：将种子通过进料口7倒入筛选筒6内，启动第一电机8、第二电机11，第一电机8运行时带动转轴9转动，转轴9转动时带动搅拌棒10转动，第二电机11运行时带动搅拌框12转动，对种子进行搅拌，使种子混合更为均匀，提高筛选效率，种子穿过筛孔13落入播种槽16内，体积较大的杂物无法穿过筛孔13，通过排渣口14落入收集盒15内，对种子进行筛选，转动手柄31带动丝杆30转动，从而带动丝杆30上下移动，从而带动活动支架27转动，调节犁刀28插入土壤的深度，从而调节犁地的深度，驱动电机驱动前车轴3转动，从而带动车轮5转动，使本装置移动，利用犁刀28在地面上犁出沟槽，种子穿过下料管17落在隔板20之间，前车轴3转动时通过传动机构21带动播种转轴18转动，进而带动播种滚筒19、隔板20转动，使种子均匀散落在沟槽中，播种均匀，启动第三电机23，第三电机23运行时带动搅拌杆24转动，从而搅动肥料箱22内的液体肥料，使肥料混合更为均匀，防止肥料产生沉淀，启动水泵25，利用水泵25将肥料箱22内的肥料输送至喷头26，喷洒在沟槽中，进行施肥作业，犁地、施肥、播种同步进行，大大提高了工作效率，节约了时间。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
