技术领域

本实用新型涉及一种医用板凳，更具体的说是一种医院护理病人的可折叠板凳，属于医用板凳领域。

背景技术

实用新型专利专利号201220739936.2公开了一种医用板凳，包括凳体，所述凳体内设有置物腔，所述凳体上端设有盖板，所述凳体的侧壁上设有多个抽屉，所述盖板上设有坐垫，所述凳体的底部设有支撑腿，所述支撑腿上设有缓冲垫。本实用新型结构简单、占用空间小，可以存放大量物品。但是该医用板凳并不能折叠，不适用时仍然占据了不少空间。

此外，实用新型专利专利号201520178269.9公开了一种医用床边板凳，包括凳板和凳脚，凳板由前面板和后面板组成；前面板在其前端的两侧均设置凳脚，两个凳脚之间设置有可翻转的脚踏板；后面板的下方设置有由立板和托板组成的支撑脚；立板包括外壳和设置于外壳内的滑板；滑板的底部与外壳的底部通过压缩弹簧A连接；外壳的上端和下端分别设置有用于固定滑板的卡口；滑板下端设置有凹槽，凹槽内设置与卡口匹配的卡件；外壳在卡口处还设置有使滑板的卡件脱离卡口的开关；前面板的后端与托板固定连接；所述后面板焊接于滑板顶部；前面板两侧还设置有对称设置有扶手。本实用新型的板凳便于病患上下床。但是该医用床边板凳是跟床体连接在一起的，仅仅是用于便于病患上下床。

实用新型内容

本实用新型主要解决的技术问题是提供一种医院护理病人的可折叠板凳，在不使用时可以折叠成一块平板，折叠后所占空间小，方便存储，而且可以防止折叠后的板凳张开。

为解决上述技术问题，本实用新型一种医院护理病人的可折叠板凳由板凳面板Ⅰ、板凳面板Ⅱ、支撑杆Ⅰ、支撑杆Ⅱ、支撑杆Ⅲ、支撑杆Ⅳ、连杆Ⅰ、连杆Ⅱ、连杆Ⅲ、连杆Ⅳ和侧连杆组成，在不使用时可以折叠成一块平板，折叠后所占空间小，方便存储，而且可以防止折叠后的板凳张开。

所述板凳面板Ⅰ和板凳面板Ⅱ结构、尺寸相同，均为矩形的木板；

所述支撑杆Ⅰ与支撑杆Ⅱ通过销连接，组合成X字型，所述支撑杆Ⅰ和支撑杆Ⅱ的上下两端均设置有斜坡；

所述支撑杆Ⅰ的上端与所述连杆Ⅰ通过销连接，所述支撑杆Ⅱ的上端与所述连杆Ⅱ通过销连接，所述连杆Ⅰ铰接连接所述板凳面板Ⅱ，所述连杆Ⅱ铰接连接所述板凳面板Ⅰ；

所述支撑杆Ⅲ与支撑杆Ⅳ通过销连接，组合成X字型，所述支撑杆Ⅲ与支撑杆Ⅳ的上下两端均设置有斜坡；

所述支撑杆Ⅲ的上端与所述连杆Ⅲ通过销连接，所述支撑杆Ⅳ的上端与所述连杆Ⅳ通过销连接，所述连杆Ⅲ铰接连接所述板凳面板Ⅱ，所述连杆Ⅳ铰接连接所述板凳面板Ⅰ；

所述连杆Ⅰ、连杆Ⅱ、连杆Ⅲ和连杆Ⅳ均为横截面为矩形的立柱；

所述侧连杆有两个；

所述支撑杆Ⅰ和支撑杆Ⅲ的下端通过一个侧连杆连接，组成门字型；所述支撑杆Ⅱ和支撑杆Ⅳ的下端通过另一个侧连杆连接，组成门字型；

所述支撑杆Ⅰ和支撑杆Ⅲ相互平行，所述支撑杆Ⅱ和支撑杆Ⅳ相互平行，所述连杆Ⅰ和连杆Ⅲ相互平行，所述连杆Ⅱ和连杆Ⅳ相互平行。

作为本实用新型的进一步优化，本实用新型一种医院护理病人的可折叠板凳所述的板凳面板Ⅰ和板凳面板Ⅱ相对的两个端面上分别设置有磁铁和金属块，所述磁铁和金属块分别镶嵌在板凳面板Ⅰ和板凳面板Ⅱ内。

作为本实用新型的进一步优化，本实用新型一种医院护理病人的可折叠板凳所述的连杆Ⅰ、连杆Ⅱ、连杆Ⅲ和连杆Ⅳ与板凳面板Ⅰ或板凳面板Ⅱ相接触的面设置有金属条，所述金属条镶嵌在连杆Ⅰ、连杆Ⅱ、连杆Ⅲ和连杆Ⅳ内，所述板凳面板Ⅰ和板凳面板Ⅱ与连杆Ⅰ、连杆Ⅱ、连杆Ⅲ或连杆Ⅳ相接触的面设置有磁铁，所述磁铁镶嵌在板凳面板Ⅰ和板凳面板Ⅱ内。

作为本实用新型的进一步优化，本实用新型一种医院护理病人的可折叠板凳所述的支撑杆Ⅰ、支撑杆Ⅱ、支撑杆Ⅲ和支撑杆Ⅳ内均镶嵌有金属条。

本实用新型一种医院护理病人的可折叠板凳的有益效果为：

本实用新型一种医院护理病人的可折叠板凳，在不使用时可以折叠成一块平板，折叠后所占空间小，方便存储。

使用时，板凳面板Ⅰ和板凳面板Ⅱ相对的两个端面上分别设置有磁铁和金属块，可以相互吸引，防止板凳张开。此外，连杆Ⅰ、连杆Ⅱ、连杆Ⅲ和连杆Ⅳ与板凳面板Ⅰ或板凳面板Ⅱ相接触的面设置有金属条，所述板凳面板Ⅰ和板凳面板Ⅱ与连杆Ⅰ、连杆Ⅱ、连杆Ⅲ或连杆Ⅳ相接触的面设置有磁铁，可以使得板凳面板Ⅰ和板凳面板Ⅱ与连杆Ⅰ、连杆Ⅱ、连杆Ⅲ或连杆Ⅳ相互吸引，防止板凳张开。

而且可以防止折叠后的板凳张开，支撑杆Ⅰ、支撑杆Ⅱ、支撑杆Ⅲ和支撑杆Ⅳ内均镶嵌有金属条，板凳面板Ⅰ和板凳面板Ⅱ上的磁铁会吸附金属条，从而使得折叠后的板凳面板Ⅰ和板凳面板Ⅱ吸附在支撑杆Ⅰ、支撑杆Ⅱ、支撑杆Ⅲ和支撑杆Ⅳ上。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

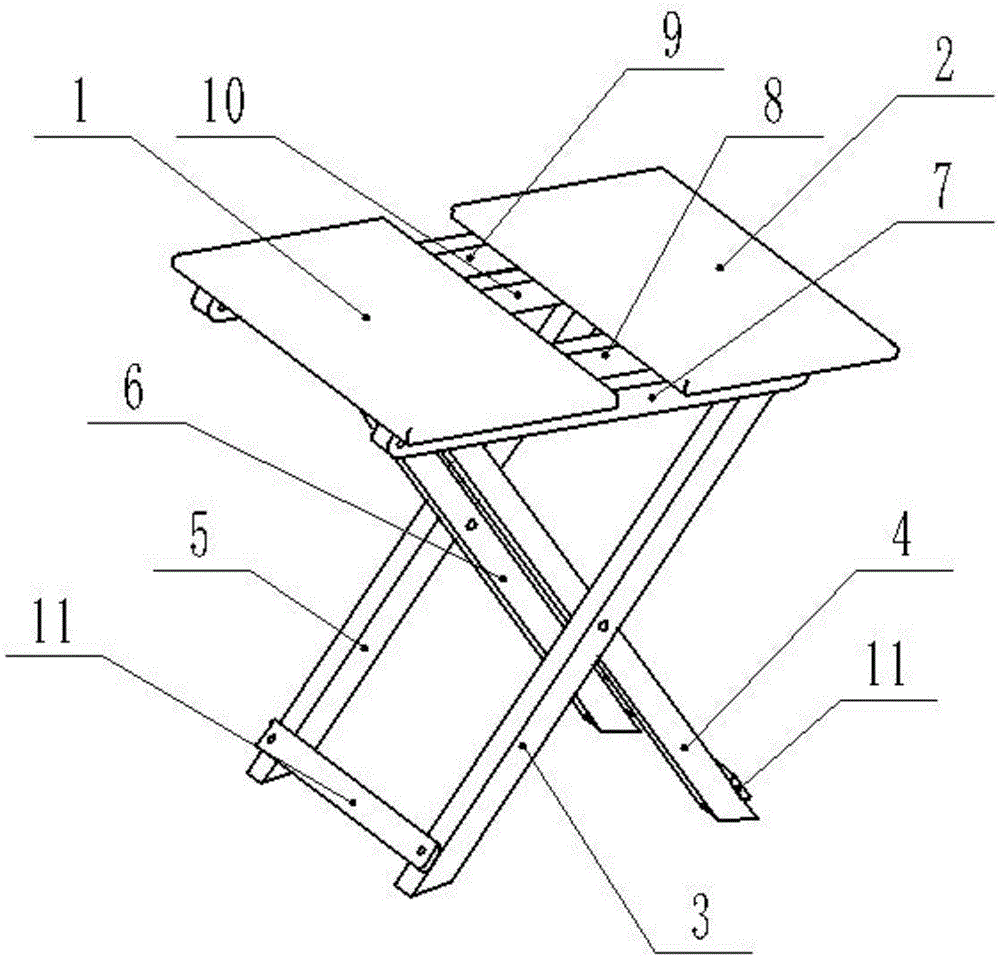

图1为本实用新型一种医院护理病人的可折叠板凳的立体结构示意图。

图2为本实用新型一种医院护理病人的可折叠板凳另一个视角的立体结构示意图。

图3为本实用新型一种医院护理病人的可折叠板凳使用时的结构示意图。

图4为本实用新型一种医院护理病人的可折叠板凳折叠后的结构示意图。

图中：板凳面板Ⅰ1；板凳面板Ⅱ2；支撑杆Ⅰ3；支撑杆Ⅱ4；支撑杆Ⅲ5；支撑杆Ⅳ6；连杆Ⅰ7；连杆Ⅱ8；连杆Ⅲ9；连杆Ⅳ10；侧连杆11。

具体实施方式

下面结合图1、2、3、4说明本实施方式，本实用新型一种医院护理病人的可折叠板凳，在不使用时可以折叠成一块平板，折叠后所占空间小，方便存储，而且可以防止折叠后的板凳张开。

该医院护理病人的可折叠板凳由板凳面板Ⅰ1、板凳面板Ⅱ2、支撑杆Ⅰ3、支撑杆Ⅱ4、支撑杆Ⅲ5、支撑杆Ⅳ6、连杆Ⅰ7、连杆Ⅱ8、连杆Ⅲ9、连杆Ⅳ10和侧连杆11组成，在不使用时可以折叠成一块平板，折叠后所占空间小，方便存储，而且可以防止折叠后的板凳张开。

所述板凳面板Ⅰ1和板凳面板Ⅱ2结构、尺寸相同，均为矩形的木板；

所述支撑杆Ⅰ3与支撑杆Ⅱ4通过销连接，组合成X字型，所述支撑杆Ⅰ3和支撑杆Ⅱ4的上下两端均设置有斜坡。支撑杆Ⅰ3与支撑杆Ⅱ4可以围绕销相对旋转，销位于支撑杆Ⅰ3和支撑杆Ⅱ4的中间位置。本专利中的销可以是一个圆柱体，圆柱体的两端设有螺纹，圆柱体的中间为光滑面，通过将圆柱体插入支撑杆Ⅰ3与支撑杆Ⅱ4中实现销连接。同时圆柱体的两端通过连接螺母将支撑杆Ⅰ3与支撑杆Ⅱ4约束。支撑杆Ⅰ3和支撑杆Ⅱ4上端的斜坡用于与板凳面板Ⅰ1或板凳面板Ⅱ2接触，当板凳面板Ⅰ1组合成一个平面时板凳面板Ⅱ2，斜坡面正好与板凳面板Ⅰ1或板凳面板Ⅱ2的下表面接触，两个面相互平行。支撑杆Ⅰ3和支撑杆Ⅱ4下端的斜坡用于与地面接触，当板凳面板Ⅰ1组合成一个平面时板凳面板Ⅱ2，斜坡面正好与地面接触，两个面相互平行。

所述支撑杆Ⅰ3的上端与所述连杆Ⅰ7通过销连接，所述支撑杆Ⅱ4的上端与所述连杆Ⅱ8通过销连接，所述连杆Ⅰ7铰接连接所述板凳面板Ⅱ2，所述连杆Ⅱ8铰接连接所述板凳面板Ⅰ1；板凳面板Ⅰ1可以围绕连杆Ⅱ8旋转，板凳面板Ⅱ2可以围绕连杆Ⅰ7旋转。本专利中的铰接连接可以采用本领域常规的铰接方式，比如活页连接。

所述支撑杆Ⅲ5与支撑杆Ⅳ6通过销连接，组合成X字型，所述支撑杆Ⅲ5与支撑杆Ⅳ6的上下两端均设置有斜坡；斜坡的作用与上述斜坡作用相同。

所述支撑杆Ⅲ5的上端与所述连杆Ⅲ9通过销连接，所述支撑杆Ⅳ6的上端与所述连杆Ⅳ10通过销连接，所述连杆Ⅲ9铰接连接所述板凳面板Ⅱ2，所述连杆Ⅳ10铰接连接所述板凳面板Ⅰ1；

所述连杆Ⅰ7、连杆Ⅱ8、连杆Ⅲ9和连杆Ⅳ10均为横截面为矩形的立柱；

所述侧连杆11有两个；

所述支撑杆Ⅰ3和支撑杆Ⅲ5的下端通过一个侧连杆11连接，组成门字型；所述支撑杆Ⅱ4和支撑杆Ⅳ6的下端通过另一个侧连杆11连接，组成门字型；侧连杆11可以通过螺钉固定连接在支撑杆Ⅰ3和支撑杆Ⅲ5的下端或支撑杆Ⅱ4和支撑杆Ⅳ6的下端。

所述支撑杆Ⅰ3和支撑杆Ⅲ5相互平行，所述支撑杆Ⅱ4和支撑杆Ⅳ6相互平行，所述连杆Ⅰ7和连杆Ⅲ9相互平行，所述连杆Ⅱ8和连杆Ⅳ10相互平行。

所述的板凳面板Ⅰ1和板凳面板Ⅱ2相对的两个端面上分别设置有磁铁和金属块，所述磁铁和金属块分别镶嵌在板凳面板Ⅰ1和板凳面板Ⅱ2内。当医院护理病人的可折叠板凳使用时，板凳面板Ⅰ1和板凳面板Ⅱ2是相互接触的。此时，磁铁和金属块相互吸引，使得板凳面板Ⅰ1和板凳面板Ⅱ2不易向外分离。

所述的连杆Ⅰ7、连杆Ⅱ8、连杆Ⅲ9和连杆Ⅳ10与板凳面板Ⅰ1或板凳面板Ⅱ2相接触的面设置有金属条，所述金属条镶嵌在连杆Ⅰ7、连杆Ⅱ8、连杆Ⅲ9和连杆Ⅳ10内，所述板凳面板Ⅰ1和板凳面板Ⅱ2与连杆Ⅰ7、连杆Ⅱ8、连杆Ⅲ9或连杆Ⅳ10相接触的面设置有磁铁，所述磁铁镶嵌在板凳面板Ⅰ1和板凳面板Ⅱ2内。磁铁会与金属条相互吸引，从而使得板凳面板Ⅰ1和板凳面板Ⅱ2稳稳贴在连杆Ⅰ7、连杆Ⅱ8、连杆Ⅲ9或连杆Ⅳ10的上表面，保证了板凳的稳定性。

所述的支撑杆Ⅰ3、支撑杆Ⅱ4、支撑杆Ⅲ5和支撑杆Ⅳ6内均镶嵌有金属条。折叠后，板凳面板Ⅰ1和板凳面板Ⅱ2内的磁铁会吸引支撑杆Ⅰ3、支撑杆Ⅱ4、支撑杆Ⅲ5和支撑杆Ⅳ6内的金属条，从而使得板凳面板Ⅰ1和板凳面板Ⅱ2紧紧贴合在支撑杆Ⅰ3、支撑杆Ⅱ4、支撑杆Ⅲ5和支撑杆Ⅳ6上，保证了折叠后板凳的稳定性，不容易张开。

本实用新型的折叠方法：

首先，将板凳面板Ⅰ1和板凳面板Ⅱ2向外翻转，然后转动其中一个侧连杆11，使得支撑杆Ⅰ3与支撑杆Ⅱ4和支撑杆Ⅲ5与支撑杆Ⅳ6相对旋转，最后重叠在一起形成一个平面。

然后，旋转连杆Ⅰ7、连杆Ⅱ8、连杆Ⅲ9和连杆Ⅳ10，使得连杆Ⅰ7、连杆Ⅱ8、连杆Ⅲ9和连杆Ⅳ10与支撑杆Ⅰ3、支撑杆Ⅱ4、支撑杆Ⅲ5和支撑杆Ⅳ6形成一个平面。

最后，翻转板凳面板Ⅰ1和板凳面板Ⅱ2，使得板凳面板Ⅰ1和板凳面板Ⅱ2吸附在支撑杆Ⅰ3、支撑杆Ⅱ4、支撑杆Ⅲ5、支撑杆Ⅳ6、连杆Ⅰ7、连杆Ⅱ8、连杆Ⅲ9和连杆Ⅳ10所形成的平面上。最终折叠后的状态如图4所示。

当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属于本实用新型的保护范围。
