技术领域

本发明涉及家禽养殖技术领域，具体为一种用于家禽养殖的下料装置。

背景技术

随着农村经济快速发展，专业化生产、集约化经营和企业化管理已经成为新农村建设的新特征。许多农村科技示范户、专业户依靠科学技术走上了致富之路，成了农村脱贫致富的带头人。农民学科技、用科技的积极性空前高涨，科技致富已经成为我国农村的一种时尚。

现如今家禽的养殖也有以前的髯公上料喂养变成了如今的机械自动化喂养，如公告号CN204426311U，公告日2015.07.01发出的发明专利，其中权利要求书中提到“一种适用于家禽养殖架的下料装置，包括横梁与导轨，其特征在于，所述的横梁两端设置有连接口，并在横梁上设置有主轴、储料仓、电机、下料仓、控制器，所述的连接口内的主轴上设置有滚轮，所述的滚轮与导轨连接，并在滚轮与主轴的连接处设置有紧固块，所述的导轨设置在墙体上，所述的储料仓与下料仓对称设置在横梁的两侧，并在下料仓上设置有下料管，所述的下料管上设置有出料管，所述的电机与主轴连接，所述的控制器上设置有按钮和调节区”，目的是为了解决上料不均匀，人工喂料强度大的问题。

但是该专利提到的储料仓设置过高，不方便饲养人员向储料槽内部投放饲料，使得投放饲料难度增大，带来不便，而且出料管下方出料时容易导致饲料外溅到料槽外侧，导致饲料的浪费，所以提供一种用于家禽养殖的下料装置来解决上述出现的问题十分有必要。

发明内容

本发明的目的在于提供一种用于家禽养殖的下料装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种用于家禽养殖的下料装置，包括横梁，所述横梁两端下方开有凹槽，所述凹槽下方设有导轨，所述凹槽内部设有滚轮，所述滚轮上固定连接有转轴，所述转轴两端转动连接于凹槽内壁两侧，所述横梁上方两侧均固定连接有支撑架，所述支撑架上方设有驱动机构，所述驱动机构下方设有储料仓，所述储料仓下方连通有下料仓，所述下料仓下方连通有下料管，所述下料管下方连通有出料管，所述支撑架两侧均设有连接杆，所述连接杆上端固定连接于横梁，所述连接杆上方设有滑槽，所述连接杆之间连接有支撑杆，所述出料管底端一侧连接有连接板，所述连接板上方连接有第一卡紧机构，所述连接板侧方连接有第二卡紧机构，所述横梁上方设有第一电机，所述横梁下方设有控制器，所述控制器另一侧设有调节区。

优选的，所述驱动机构包括第二电机与收线盘，所述收线盘固定连接于第二电机输出转轴，所述收线盘上设有钢丝绳，所述储料仓上方连接有吊绳，所述吊绳上方连接于钢丝绳下方。

优选的，所述第一卡紧机构卡紧于养殖设备本体两侧料槽的上方，所述第二卡紧机构卡紧于养殖设备本体两侧料槽的侧方。

优选的，所述第一卡紧机构包括螺栓、连接块与小轮，所述螺栓贯穿且螺纹连接于连接块，所述螺栓底端转动连接有连接块，所述连接块下方设有小轮，所述第一卡紧机构与第二卡紧机构结构相同。

优选的，所述储料仓两侧固定连接有滑块，所述滑块贯穿于横梁且活动连接于滑槽内部。

优选的，所述连接杆均为倾斜设置，所述连接板为L字型结构。

优选的，所述下料管与出料管的数量均为4组。

优选的，所述控制器一侧额设有按钮。

与现有技术相比，本发明的有益效果是：通过驱动机构中的第二电机带动收线盘转动收放钢丝绳，钢丝绳带动吊绳和储料仓，使得滑块在滑槽内部上下移动，从而使得储料仓在连接杆之间上下移动，当储料仓在连接杆底端时，工作人员可以箱储料仓内部投放饲料，等储料仓内部的饲料投放满了后，按动按钮，使得储料仓上移至顶部，第一电机带动滚轮在导轨上移动投料，通过调节第一卡紧机构和第二卡紧机构，使得养殖设备本体两侧的料槽被卡紧，使得小轮可以在料槽的内外两侧滚动，当装置移动时带动出料管移动下料时，能够保证出料管始终在料槽内部下料，使得饲料下料时不会外溅。本发明结构新颖，操作简单，能够使得上料更加方便，出料管下料不至于外溅出料槽，节约饲料，减少了工作人员的劳动强度，建议推广使用。

附图说明

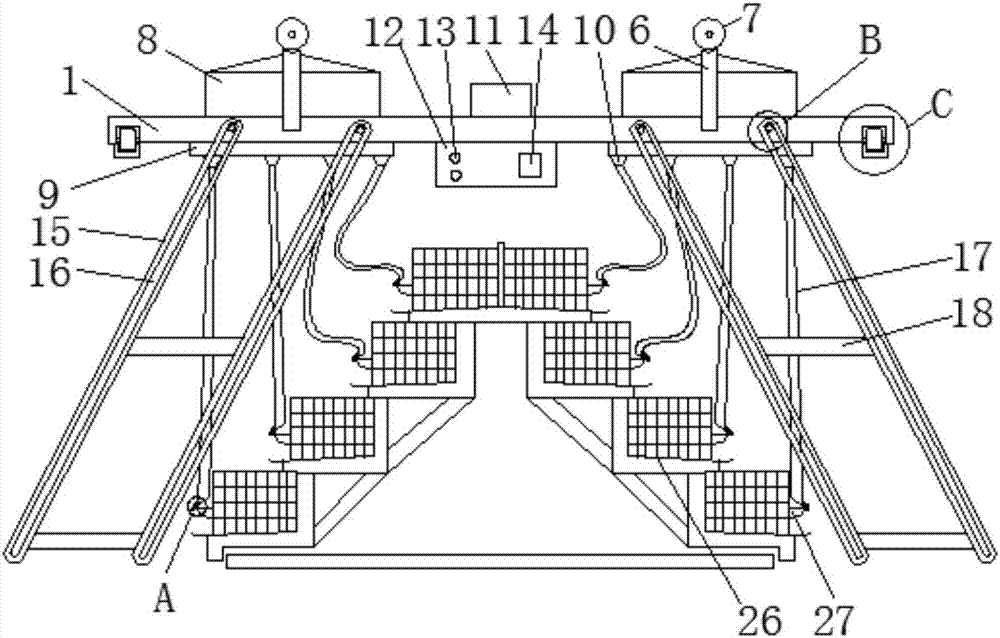

图1为本发明结构示意图；

图2为本发明驱动机构结构示意图；

图3为本发明A部分局部放大结构示意图；

图4为本发明B部分局部放大结构示意图；

图5为本发明C部分局部放大结构示意图。

图中：1横梁、2导轨、3凹槽、4滚轮、5转轴、6支撑架、7驱动机构、8储料仓、9下料仓、10下料管、11第一电机、12控制器、13按钮、14调节区、15连接杆、16滑槽、17出料管、18支撑杆、19连接板、20第一卡紧机构、21第二卡紧机构、22螺栓、23连接块、24小轮、25滑块、26养殖设备本体、27料槽、28第二电机、29收线盘、30钢丝绳、31吊绳。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，本发明提供一种技术方案：一种用于家禽养殖的下料装置，包括横梁1，所述横梁1两端下方开有凹槽3，所述凹槽3下方设有导轨2，所述凹槽3内部设有滚轮4，所述滚轮4上固定连接有转轴5，所述转轴5两端转动连接于凹槽3内壁两侧，所述横梁1上方两侧均固定连接有支撑架6，所述支撑架6上方设有驱动机构7，所述驱动机构7下方设有储料仓8，所述储料仓8下方连通有下料仓9，所述下料仓9下方连通有下料管10，所述下料管10下方连通有出料管17，所述支撑架6两侧均设有连接杆15，所述连接杆15上端固定连接于横梁1，所述连接杆15上方设有滑槽16，所述连接杆15之间连接有支撑杆18，所述出料管17底端一侧连接有连接板19，所述连接板19上方连接有第一卡紧机构20，所述连接板19侧方连接有第二卡紧机构21，所述横梁1上方设有第一电机11，所述横梁1下方设有控制器12，所述控制器12另一侧设有调节区14。

所述驱动机构7包括第二电机28与收线盘29，所述收线盘29固定连接于第二电机28输出转轴，所述收线盘29上设有钢丝绳30，所述储料仓8上方连接有吊绳31，所述吊绳31上方连接于钢丝绳30下方。所述第一卡紧机构20卡紧于养殖设备本体26两侧料槽27的上方，所述第二卡紧机构21卡紧于养殖设备本体26两侧料槽27的侧方。第一卡紧机构20与第二卡紧机构21的设置是使得出料管17端口在料槽27内部，使得饲料落下时不会外溅。所述第一卡紧机构20包括螺栓22、连接块23与小轮24，所述螺栓22贯穿且螺纹连接于连接块23，所述螺栓22底端转动连接有连接块23，所述连接块23下方设有小轮24，所述第一卡紧机构20与第二卡紧机构21结构相同。所述储料仓8两侧固定连接有滑块25，所述滑块25贯穿于横梁1且活动连接于滑槽16内部。所述连接杆15均为倾斜设置，所述连接板19为L字型结构。所述下料管10与出料管17的数量均为4组。所述控制器12一侧额设有按钮13。

工作原理：通过驱动机构7中的第二电机28带动收线盘29转动收放钢丝绳30，钢丝绳30带动吊绳31和储料仓8，使得滑块25在滑槽16内部上下移动，从而使得储料仓8在连接杆15之间上下移动，当储料仓8在连接杆15底端时，工作人员可以箱储料仓8内部投放饲料，等储料仓8内部的饲料投放满了后，按动按钮13，使得储料仓8上移至顶部，第一电机11带动滚轮4在导轨2上移动投料，通过调节第一卡紧机构20和第二卡紧机构21，使得养殖设备本体26两侧的料槽27被卡紧，使得小轮24可以在料槽27的内外两侧滚动，当装置移动时带动出料管17移动下料时，能够保证出料管17始终在料槽27内部下料，使得饲料下料时不会外溅。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
