技术领域
本实用新型涉及园林建设领域,更具体地说,涉及一种园林建设用雨水收集过滤装置。
背景技术
广东省某公司公开了专利号为CN208472922U的《一种园林用雨水收集过滤装置》,一种园林用雨水收集过滤装置,包括集雨池、盖板、斜板、支撑杆、叶轮、传动机构、导向筒、过滤网、抽水管,集雨池顶部设有放置槽Ⅰ,放置槽Ⅰ上侧设有盖板;集雨池侧壁设有放置槽Ⅲ,放置槽Ⅲ一侧设有放置槽Ⅱ,放置槽Ⅲ内设有支撑杆,支撑杆一侧设有叶轮,支撑杆另一侧设有传动机构;传动机构下侧设有过滤网,过滤网外侧设有导向筒,导向筒底部设有若干通孔,导向筒外侧设有安装块,安装块设置于放置槽Ⅱ;集雨池底部设有抽水管。本实用新型通过设置的叶轮和传动装置带动过滤网运动,使雨水通过过滤网向下流,有利于雨水的收集和过滤。
上述专利中通过叶轮和传动装置带动过滤网运动,使过滤网上积聚的杂物随着过滤网的移动而发生位移,利于雨水的下流,此过程过滤网移动时虽然能带动杂物运动,但是杂物仍停留在过滤网上,只是杂物间的相对位置发生了改变,虽然能够改变雨水的下流速度,但是效果不是很明显,且成本较高。
实用新型内容
1.要解决的技术问题
针对现有技术中存在的问题,本实用新型的目的在于提供一种园林建设用雨水收集过滤装置,它可以实现使雨水下流过程中带入的杂质堆积在一起,从而使杂质不易堆积在过滤网上影响雨水的下流速度,且制造成本较低。
2.技术方案
为解决上述问题,本实用新型采用如下的技术方案。
一种园林建设用雨水收集过滤装置,包括集水池,所述集水池表面开凿有放置槽,所述放置槽内盖设有带有通孔的盖板,所述放置槽内底端放置有多个均匀分布的环形定位板,所述环形定位板位于盖板的下侧且与盖板相接触,多个所述环形定位板远离放置槽的一端固定连接有中间收集筒,所述中间收集筒内底端固定连接有二级过滤网,所述中间收集筒左内壁转动连接有一级过滤网,所述一级过滤网下表面与二级过滤网上表面相接触,所述一级过滤网右端所在的竖直平面位于二级过滤网所在的竖直平面的右侧,所述中间收集筒内底端开凿有多个均匀分布的滤水孔,可以实现使雨水下流过程中带入的杂质堆积在一起,从而使杂质不易堆积在过滤网上影响雨水的下流速度,且制造成本较低。
进一步的,所述中间收集筒左内壁固定连接有限位橡胶块,所述限位橡胶块位于一级过滤网的上侧且与一级过滤网相接触,使雨水经盖板进入中间收集筒内时,雨水中掺杂的泥土或石沙不易进入一级过滤网与中间收集筒之间的转动缝隙中,从而不易影响一级过滤网的转动。
进一步的,所述二级过滤网上表面固定连接有软弹性块,所述软弹性块远离二级过滤网的一端与一级过滤网相接触,雨水进入中间收集筒内时,在水流的冲击作用下,一级过滤网绕中间收集筒内壁顺时针转动,同时挤压软弹性块,软弹性块给到一级过滤网一个反向的弹力,使得一级过滤网恢复原位,此过程中一级过滤网来回转动能够使滞留在一级过滤网表面的杂质被抖动,从而使杂质不易滞留在一级过滤网上。
进一步的,所述中间收集筒的侧壁开凿有多个均匀分布的溢水孔,所述溢水孔与滤水孔孔径相等,当二级过滤网与中间收集筒右内壁之间堆积有一定数量的杂质时,通过溢水孔的设置可使得中间收集筒内的出水效率进一步增加。
进一步的,每相邻的两个所述滤水孔之间的距离小于每相邻的两个溢水孔之间的距离,使从上流入中间收集筒内的雨水能够尽可能多又快的流出中间收集筒外。
进一步的,所述二级过滤网与中间收集筒右内壁之间的距离小于二级过滤网与中间收集筒左内壁之间的距离,使杂质堆积在中间收集筒内时,杂质能够堵住的滤水孔较少,从而不易因杂质的堆积影响出水效率。
3.有益效果
相比于现有技术,本实用新型的优点在于:
(1)本方案可以实现使雨水下流过程中带入的杂质堆积在一起,从而使杂质不易堆积在过滤网上影响雨水的下流速度,且制造成本较低。
(2)中间收集筒左内壁固定连接有限位橡胶块,限位橡胶块位于一级过滤网的上侧且与一级过滤网相接触,使雨水经盖板进入中间收集筒内时,雨水中掺杂的泥土或石沙不易进入一级过滤网与中间收集筒之间的转动缝隙中,从而不易影响一级过滤网的转动。
(3)二级过滤网上表面固定连接有软弹性块,软弹性块远离二级过滤网的一端与一级过滤网相接触,雨水进入中间收集筒内时,在水流的冲击作用下,一级过滤网绕中间收集筒内壁顺时针转动,同时挤压软弹性块,软弹性块给到一级过滤网一个反向的弹力,使得一级过滤网恢复原位,此过程中一级过滤网来回转动能够使滞留在一级过滤网表面的杂质被抖动,从而使杂质不易滞留在一级过滤网上。
(4)中间收集筒的侧壁开凿有多个均匀分布的溢水孔,溢水孔与滤水孔孔径相等,当二级过滤网与中间收集筒右内壁之间堆积有一定数量的杂质时,通过溢水孔的设置可使得中间收集筒内的出水效率进一步增加。
(5)每相邻的两个滤水孔之间的距离小于每相邻的两个溢水孔之间的距离,使从上流入中间收集筒内的雨水能够尽可能多又快的流出中间收集筒外。
(6)二级过滤网与中间收集筒右内壁之间的距离小于二级过滤网与中间收集筒左内壁之间的距离,使杂质堆积在中间收集筒内时,杂质能够堵住的滤水孔较少,从而不易因杂质的堆积影响出水效率。
附图说明

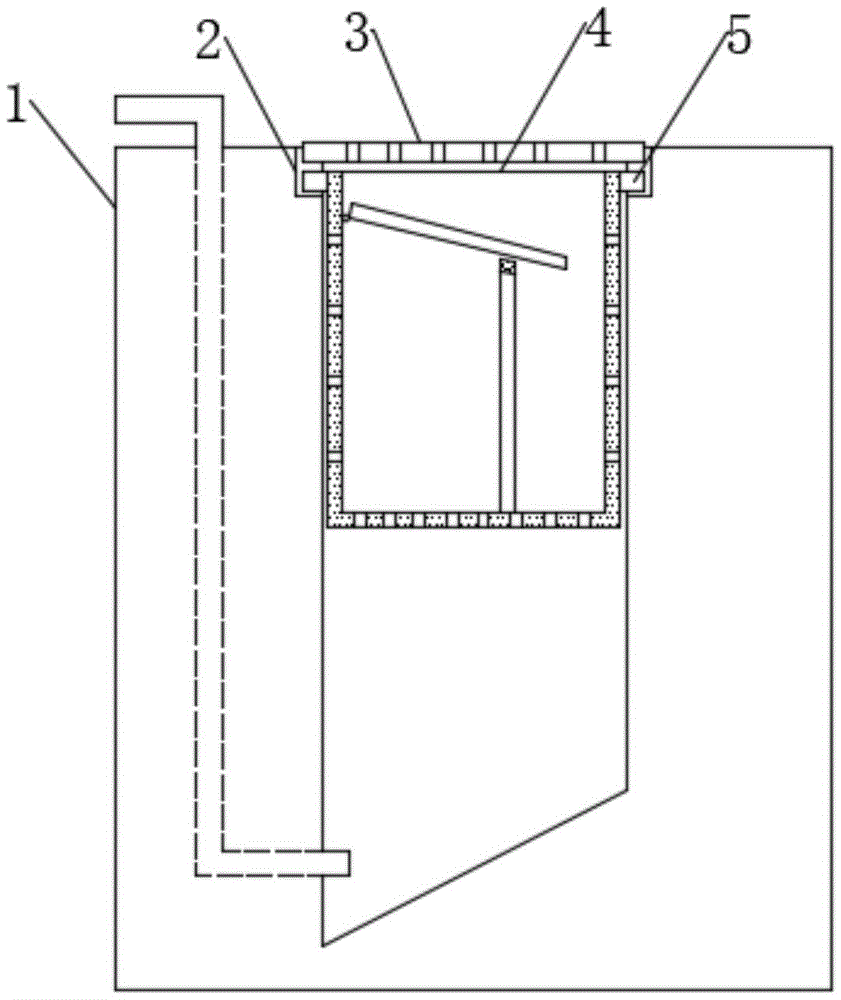

图1为本实用新型的正面的结构示意图;
图2为本实用新型的中间收集筒部分的结构示意图。
图中标号说明:
1集水池、2放置槽、3盖板、4中间收集筒、5环形定位板、6一级过滤网、7软弹性块、8二级过滤网、9溢水孔、10滤水孔、11限位橡胶块。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述;显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例,基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
在本实用新型的描述中,需要说明的是,术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性。
在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“套设/接”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
实施例1:
请参阅图1,一种园林建设用雨水收集过滤装置,包括集水池1,集水池1表面开凿有放置槽2,放置槽2内盖设有带有通孔的盖板3,放置槽2内底端放置有多个均匀分布的环形定位板5,环形定位板5位于盖板3的下侧且与盖板3相接触,多个环形定位板5远离放置槽2的一端固定连接有中间收集筒4。
请参阅图2,中间收集筒4内底端固定连接有二级过滤网8,二级过滤网8与中间收集筒4右内壁之间的距离小于二级过滤网8与中间收集筒4左内壁之间的距离,使杂质堆积在中间收集筒4内时,杂质能够堵住的滤水孔10较少,从而不易因杂质的堆积影响出水效率,中间收集筒4左内壁转动连接有一级过滤网6,一级过滤网6下表面与二级过滤网8上表面相接触,一级过滤网6右端所在的竖直平面位于二级过滤网8所在的竖直平面的右侧,中间收集筒4左内壁固定连接有限位橡胶块11,限位橡胶块11位于一级过滤网6的上侧且与一级过滤网6相接触,使雨水经盖板3进入中间收集筒4内时,雨水中掺杂的泥土或石沙不易进入一级过滤网6与中间收集筒4之间的转动缝隙中,从而不易影响一级过滤网6的转动。
二级过滤网8上表面固定连接有软弹性块7,软弹性块7远离二级过滤网8的一端与一级过滤网6相接触,雨水进入中间收集筒4内时,在水流的冲击作用下,一级过滤网6绕中间收集筒4内壁顺时针转动,同时挤压软弹性块7,软弹性块7给到一级过滤网6一个反向的弹力,使得一级过滤网6恢复原位,此过程中一级过滤网6来回转动能够使滞留在一级过滤网6表面的杂质被抖动,从而使杂质不易滞留在一级过滤网6上,中间收集筒4内底端开凿有多个均匀分布的滤水孔10,中间收集筒4的侧壁开凿有多个均匀分布的溢水孔9,溢水孔9与滤水孔10孔径相等,当二级过滤网8与中间收集筒4右内壁之间堆积有一定数量的杂质时,通过溢水孔9的设置可使得中间收集筒4内的出水效率进一步增加,每相邻的两个滤水孔10之间的距离小于每相邻的两个溢水孔9之间的距离,使从上流入中间收集筒4内的雨水能够尽可能多又快的流出中间收集筒4外。
雨水通过盖板3流入中间收集筒4内时,雨水大部分经由一级过滤网6和滤水孔10流出中间收集筒4外,此过程中,雨水带入的杂质被一级过滤网6所拦截,因一级过滤网6为倾斜设置,杂质在雨水的冲击作用下顺着一级过滤网6的斜面滑入二级过滤网8和中间收集筒4右内壁所形成的区域内,雨水少部分经由一级过滤网6和中间收集筒4右内壁之间的缝隙和滤水孔10流出中间收集筒4外,同样雨水带入中间收集筒4内的杂质被阻挡在二级过滤网8和中间收集筒4右内壁所形成的区域内,杂质被拦截下后,雨水能够正常的从二级过滤网8和中间收集筒4左内壁所形成的区域内流出,或从二级过滤网8和中间收集筒4右内壁所形成的区域内经二级过滤网8流入二级过滤网8和中间收集筒4左内壁所形成的区域内再流出,需要清理杂质时,可直接将中间收集筒4从放置槽2内取出,可以实现使雨水下流过程中带入的杂质堆积在一起,从而使杂质不易堆积在过滤网上影响雨水的下流速度,且制造成本较低。
以上所述,仅为本实用新型较佳的具体实施方式;但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其改进构思加以等同替换或改变,都应涵盖在本实用新型的保护范围内。
