技术领域

本实用新型涉及医疗设备技术领域，具体为一种医疗器械专用的试管运输台。

背景技术

试管放置架是医疗领域中试管放置必不可少的用具之一，现有的试管放置架结构比较单一，主要由单个框架构成，将试管放置在框架表面开有的试管孔内部，如果需要将试管进行转移，通常情况下，将试管重新放置在一个指定的箱体内部，这样就需要花费大量的时间进行整理，直接用试管放置架进行运输转移。

专利CN201720532660.3公开了一种医疗器械专用的试管运输台，包括运输台外壳体，所述运输台外壳体的内部上方设置有上层试管支撑板，且运输台外壳体的内部靠近上层试管支撑板的上方设置有上层试管支撑架，所述上层试管支撑架的下方靠近上层试管支撑板的上方设置有上层支撑架弹性回笼条，所述上层试管支撑板的表面靠近上层支撑架弹性回笼条的下方设置有上层试管底座，所述上层试管支撑板的左侧设置有其它物品放置区；设计的新型试管运输台在运输试管的过程中可以防止试管掉落，试管通过试管架固定在运输台的内部，而且在试管架下方设计了弹性支撑条，这样可以方便不同大小的试管都能够被仅仅固定在试管架的内部。

虽然具有一定的效果，但是在移动过程中，遇到碰撞，容易发生破裂，为此我们提出了一种医疗器械专用的试管运输台。

实用新型内容

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种医疗器械专用的试管运输台，解决了的问题。

（二）技术方案

为实现上述防护效果好目的，本实用新型提供如下技术方案：一种医疗器械专用的试管运输台，包括底板，所述底板顶部的两侧均固定连接有固定板，其中一个所述固定板的一侧固定连接有推杆，所述底板底部的两侧均固定连接有支杆，所述支杆的底部固定连接有滚轮，所述底板顶部的两侧均固定连接有第一螺纹套，所述第一螺纹套的内部螺纹连接有第一螺纹杆，所述第一螺纹杆的底端贯穿底板的底部并固定连接有支座，所述底板的一侧固定连接有缓冲弹簧，所述缓冲弹簧的一侧固定连接有缓冲板，两个所述固定板之间固定连接有隔板，所述底板的顶部固定连接有杂物箱，所述杂物箱的正面插接有抽屉，所述抽屉的正面固定连接有拉把，所述隔板的顶部活动连接有放置箱，所述放置箱的两侧均固定连接有连接板，两个所述固定板相对一侧均固定连接有托板，所述托板的顶部与连接板的底部活动连接，所述连接板的顶部螺纹连接有第二螺纹杆，且第二螺纹杆的一端贯穿连接板的底部并延伸至托板的底部，所述放置箱顶部的一侧通过合页铰接有盖板，所述放置箱内腔的底部固定连接有垫板，所述垫板的顶部开设有限位槽，所述限位槽内壁的两侧均固定连接有滑轨，两个所述滑轨的内部均活动连接有滑块，两个所述滑块之间固定连接有承接套，所述承接套底部的两侧均固定连接有连接块，所述连接块的底部固定连接有伸缩柱，所述伸缩柱的底部插接有套管，所述伸缩柱的外侧套接有减震弹簧，所述垫板的顶部活动连接有海绵保护层，所述放置箱的内部固定连接有间隔板，且间隔板位于海绵保护层的上方，所述间隔板的内部插接有试管本体，且试管本体的底端贯穿海绵保护层并与承接套的内部插接，所述盖板顶部的一侧固定连接有提把。

优选的，所述推杆的外侧套接有保护套，且保护套为海绵套。

优选的，所述滚轮的数量为四个，且每两个滚轮为一组以底板的中心线为轴心对称分布在支杆的底部。

优选的，所述支座的形状为梯形，所述支座的底部开设有防滑纹，且防滑纹的形状为波浪形。

优选的，所述盖板的底部固定连接有密封垫，且密封垫的底部与试管本体的顶部活动连接。

优选的，所述承接套的形状为圆弧形，且承接套的大小与试管本体大小相适配。

（三）有益效果

本实用新型提供了一种医疗器械专用的试管运输台。具备以下有益效果：

（1）、该医疗器械专用的试管运输台，通过放置箱内腔底部的垫板开设限位槽和间隔板，方便试管本体插接，通过承接套与试管本体的底部插接，通过滑块和滑槽方便限位承接套，避免承接套位移，通过伸缩杆、减震弹簧和套管起缓冲效果，通过海绵保护层保护试管本体，从而达到防护效果好的目的。

（2）、该医疗器械专用的试管运输台，通过底板顶部的杂物箱方便放置其他的医务器械，通过固定板一侧的推杆，方便控制方向，通过底板底部的滚轮方便移动位置，通过底板一侧的缓冲弹簧和缓冲板在试管运输台移动过程中发生碰撞减小震动，起保护作用，该医疗器械专用的试管运输台结构简单，使用方便，实用效果好。

附图说明

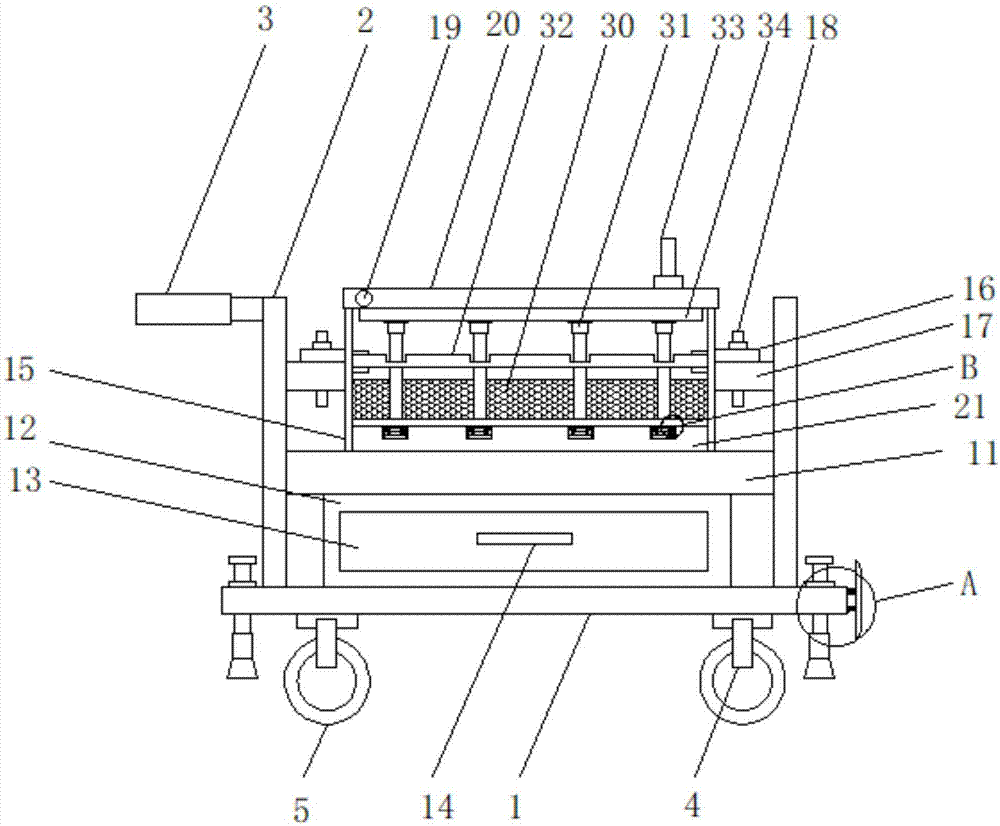

图1为本实用新型结构剖面示意图；

图2为本实用新型结构图1的A处放大示意图；

图3为本实用新型结构图2的B处放大示意图。

图中：1底板、2固定板、3推杆、4支杆、5滚轮、6第一螺纹套、7第一螺纹杆、8支座、9缓冲弹簧、10缓冲板、11隔板、12杂物箱、13抽屉、14拉把、15放置箱、16连接板、17托板、18第二螺纹杆、19合页、20盖板、21垫板、22限位槽、23滑轨、24滑块、25承接套、26连接块、27伸缩杆、28减震弹簧、29套管、30海绵保护层、31试管本体、32间隔板、33提把、34密封垫。

具体实施方式

如图1-3所示，本实用新型提供一种技术方案：一种医疗器械专用的试管运输台，包括底板1，底板1顶部的两侧均固定连接有固定板2，其中一个固定板2的一侧固定连接有推杆3，推杆3的外侧套接有保护套，且保护套为海绵套，底板1底部的两侧均固定连接有支杆4，支杆4的底部固定连接有滚轮5，滚轮5的数量为四个，且每两个滚轮5为一组以底板1的中心线为轴心对称分布在支杆4的底部，底板1顶部的两侧均固定连接有第一螺纹套6，第一螺纹套6的内部螺纹连接有第一螺纹杆7，第一螺纹杆7的底端贯穿底板1的底部并固定连接有支座8，支座8的形状为梯形，支座8的底部开设有防滑纹，且防滑纹的形状为波浪形，底板1的一侧固定连接有缓冲弹簧9，缓冲弹簧9的一侧固定连接有缓冲板10，通过底板1顶部的杂物箱12方便放置其他的医务器械，通过固定板2一侧的推杆3，方便控制方向，通过底板1底部的滚轮5方便移动位置，通过底板1一侧的缓冲弹簧9和缓冲板10在试管运输台移动过程中发生碰撞减小震动，起保护作用，该医疗器械专用的试管运输台结构简单，使用方便，实用效果好，两个固定板2之间固定连接有隔板11，底板1的顶部固定连接有杂物箱12，杂物箱12的正面插接有抽屉13，抽屉13的正面固定连接有拉把14，隔板11的顶部活动连接有放置箱15，放置箱15的两侧均固定连接有连接板16，两个固定板2相对一侧均固定连接有托板17，托板17的顶部与连接板16的底部活动连接，连接板16的顶部螺纹连接有第二螺纹杆18，且第二螺纹杆18的一端贯穿连接板16的底部并延伸至托板17的底部，放置箱15顶部的一侧通过合页19铰接有盖板20，放置箱15内腔的底部固定连接有垫板21，垫板21的顶部开设有限位槽22，限位槽22内壁的两侧均固定连接有滑轨23，两个滑轨23的内部均活动连接有滑块24，两个滑块24之间固定连接有承接套25，承接套25的形状为圆弧形，且承接套25的大小与试管本体31大小相适配，承接套25底部的两侧均固定连接有连接块26，连接块26的底部固定连接有伸缩柱27，伸缩柱27的底部插接有套管29，伸缩柱27的外侧套接有减震弹簧28，垫板21的顶部活动连接有海绵保护层30，放置箱15的内部固定连接有间隔板32，且间隔板32位于海绵保护层30的上方，间隔板32的内部插接有试管本体31，且试管本体31的底端贯穿海绵保护层30并与承接套25的内部插接，盖板20顶部的一侧固定连接有提把33，盖板20的底部固定连接有密封垫34，且密封垫34的底部与试管本体31的顶部活动连接，通过放置箱15内腔底部的垫板21开设限位槽22和间隔板32，方便试管本体31插接，通过承接套25与试管本体31的底部插接，通过滑块24和滑槽方便限位承接套25，避免承接套25位移，通过伸缩杆27、减震弹簧28和套管29起缓冲效果，通过海绵保护层30保护试管本体31，从而达到防护效果好的目的。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

工作原理：在使用时，通过放置箱15内腔底部的垫板21开设限位槽22和间隔板32，方便试管本体31插接，通过承接套25与试管本体31的底部插接，通过滑块24和滑槽方便限位承接套25，避免承接套25位移，通过伸缩杆27、减震弹簧28和套管29起缓冲效果，通过海绵保护层30保护试管本体31，通过盖板20关闭放置箱15，利用密封垫34保证试管本体31不位移。
