技术领域
本实用新型涉及农业机械技术领域,具体是一种农业土壤检测用烘干研磨装置。
背景技术
随着科技的发展,时代在前进,人们的生活水平逐步提高,但是由于人们对生态系统的关注逐渐减少,所以,近些年土壤污染比较严重,进一步影响到人们的健康;国家针对土壤污染问题进行调查,常常会去采集土壤进行化学元素的分析,测试各项指标,土壤检测过程中,研磨是必不可少的步骤,采回的土壤需要经过磨细,这样可以更好的配合做实验,检测各项标准。
比较传统的方式是将土壤放在研钵内,人工用小锤粉碎研磨,这样长时间下来人们的手臂会感觉到麻木,累胳膊,又有许多检测部门采用电动研磨机,虽然解决了手工研磨容易疲劳的问题,但是还存在很多不足,如土壤打磨不够细腻,研磨后的土壤不利于检测;土壤容易粘连,难以研磨。
实用新型内容
本实用新型的目的在于提供一种农业土壤检测用烘干研磨装置,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:
一种农业土壤检测用烘干研磨装置,包括底座所述底座顶部通过支架固定设置有研磨筒,研磨筒底部呈漏斗型,研磨筒底部中心处连接有出料管;所述研磨筒顶部中心处固定设置有第一减速电机,第一减速电机底端电机轴穿过研磨筒顶壁固定连接有第一转轴,所述第一转轴上固定安装有研磨辊,研磨辊顶部呈锥形;所述研磨筒内壁固定设置有研磨座,研磨座上设置有上下贯穿的与研磨辊配合的空腔,研磨座空腔顶部呈圆台形;所述研磨筒顶部还通过支架固定设置有加热箱,所述加热箱底部通过下料管与研磨筒连通,下料管上设置有阀门,所述加热箱内底部固定设置有加热板;所述加热箱左侧壁固定设置有第二减速电机,第二减速电机右端电机轴穿过加热箱左壁固定连接有第二转轴,第二转轴右端穿过加热箱右壁且与加热箱右壁转动连接;所述第二转轴上固定安装有若干刮板。
作为本实用新型进一步的方案:所述研磨座顶部呈漏斗状。
作为本实用新型再进一步的方案:所述研磨座圆台形空腔与研磨辊锥形部分的间距由上往下逐渐减小。
作为本实用新型再进一步的方案:所述研磨筒内底部还固定设置有筛网,筛网向右下方倾斜,所述研磨筒侧壁位于筛网右端连接有排料管。
作为本实用新型再进一步的方案:所述筛网底部固定安装有振动电机。
与现有技术相比,本实用新型的有益效果是:
本实用新型通过设置加热箱对土壤进行预加热烘干,通过刮板转动对土壤进行翻料,使得土壤受热烘干均匀,方便后续研磨和检测;通过研磨座和研磨辊配合对土壤进行研磨,研磨座圆台形空腔与研磨辊锥形部分的间距由上往下逐渐减小,从而由上往下对土壤进行逐步研磨,研磨效果更好;通过设置筛网对研磨后的土壤进行筛选,保证土壤样品足够细腻,筛网底部固定安装有振动电机,振动电机振动时带动筛网振动,加速筛选,同时避免筛网堵塞。
附图说明

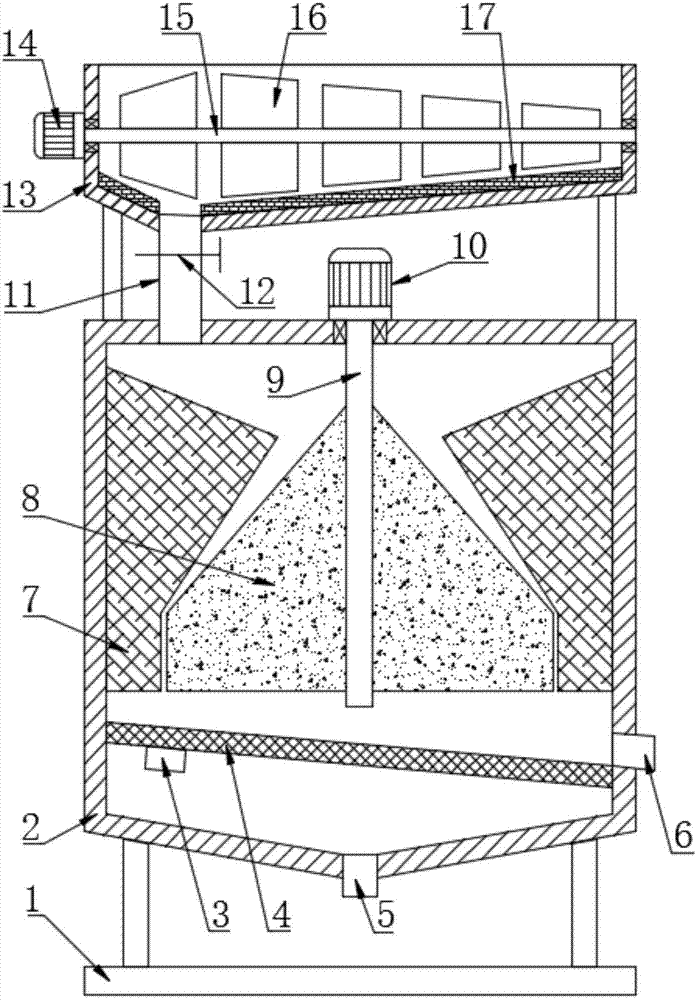

图1为农业土壤检测用烘干研磨装置的结构示意图。
图2为农业土壤检测用烘干研磨装置中什么的的结构示意图。
图3为农业土壤检测用烘干研磨装置中什么的的结构示意图。
图中:1-底座、2-研磨筒、3-振动电机、4-筛网、5-出料管、6-排料管、7-研磨座、8-研磨辊、9-第一转轴、10-第一减速电机、11-下料管、12-阀门、13-加热箱、14-第二减速电机、15-第二转轴、16-刮板、17-加热板。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1~3,本实用新型实施例中,一种农业土壤检测用烘干研磨装置,包括底座1,所述底座1顶部通过支架固定设置有研磨筒2,研磨筒2底部呈漏斗型,研磨筒2底部中心处连接有出料管5;所述研磨筒2顶部中心处固定设置有第一减速电机10,第一减速电机10底端电机轴穿过研磨筒2顶壁固定连接有第一转轴9,所述第一转轴9上固定安装有研磨辊8,研磨辊8顶部呈锥形;所述研磨筒2内壁固定设置有研磨座7,研磨座7上设置有上下贯穿的与研磨辊8配合的空腔,研磨座7空腔顶部呈圆台形;所述研磨座7顶部呈漏斗状,方便土壤向中间聚集下落至研磨座7与研磨辊8之间;所述研磨座7圆台形空腔与研磨辊8锥形部分的间距由上往下逐渐减小,从而由上往下对土壤进行逐步研磨,研磨效果更好;所述研磨筒2内底部还固定设置有筛网4,筛网4向右下方倾斜,所述研磨筒2侧壁位于筛网4右端连接有排料管6,从而对研磨后的土壤进行筛选,研磨不够充分的土壤从排料管6处排出;所述筛网4底部固定安装有振动电机3,振动电机3振动时带动筛网4振动,加速筛选,避免堵塞;所述研磨筒2顶部还通过支架固定设置有加热箱13,所述加热箱13底部通过下料管11与研磨筒2连通,下料管11上设置有阀门12,所述加热箱13内底部固定设置有加热板17,通过加热板17对土壤进行加热烘干,方便土壤研磨和检测;所述加热箱13左侧壁固定设置有第二减速电机14,第二减速电机14右端电机轴穿过加热箱13左壁固定连接有第二转轴15,第二转轴15右端穿过加热箱13右壁且与加热箱13右壁转动连接;所述第二转轴15上固定安装有若干刮板16,通过刮板16转动对土壤进行翻料,使得土壤受热均匀,烘干效果好。
对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
