技术领域

本实用新型涉及饲料加工技术领域，尤其涉及一种养殖场用饲料粉碎运输装置。

背景技术

饲料原料的粉碎是饲料加工中非常重要的一个环节，通过粉碎可增大单位质量原料颗粒的大总表面积，增加饲料养分在动物消化液中的溶解度，提高动物的消化率，同时，粉碎原料粒度的小对后续工序的难易程度和成品质量都有着非常重要的影响，而且，粉碎粒度的大小直接影响着生产成本，在生产粉状配合饲料时，粉碎粒度越小，越有利于动物消化吸收，也越有利于制粒，但同时电耗会相应增加，反之亦然，现有饲料粉碎装置结构复杂，粉碎效率较低，功能单一，且过滤装置常常堵塞难以清。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种养殖场用饲料粉碎运输装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种养殖场用饲料粉碎运输装置，包括底座，所述底座的顶部外壁一侧两边均通过螺钉固定有第一支撑架，且四个第一支撑架的顶部外壁均通过螺钉固定有粉碎箱，所述粉碎箱的顶部外壁开有进料口，且进料口的内壁焊接有加料斗，所述粉碎箱的顶部外壁靠近加料斗的两侧依次开有第一通孔和第一凹槽，且第一通孔的内壁通过轴承转动连接有第一转刀，所述粉碎箱的顶部外壁远离第一凹槽的一端通过螺钉固定有第一电机，且第一电机的输出轴套接有第一圆辊，所述第一圆辊的外壁套接有第一皮带，且第一皮带的另一端与第一转刀远离粉碎箱的一侧外壁套接，所述第一凹槽的内壁通过轴承转动连接有第二转刀，所述第一转刀靠近底座的一侧外壁套接有第一齿轮，所述第二转刀靠近底座的一侧外壁套接有第二齿轮，且第二齿轮和第一齿轮相啮合，所述粉碎箱靠近底座的一侧外壁开有第二凹槽，且第二凹槽的内壁滑动连接有过滤板。

优选的，所述过滤板的一侧外壁焊接有把手，且把手的外壁包裹有橡胶皮层。

优选的，所述底座的顶部外壁两边通过螺钉固定有第二支撑架，且四个第二支撑架的一侧外壁靠近顶部一端均开有第二通孔。

优选的，四个所述第二通孔中相对的两个第二通孔均通过轴承转动连接有转轴，且连个转轴的四周外壁均套接有第二圆辊。

优选的，两个所述第二圆辊的外壁均套接有同一个运输皮带，且底座的顶部外壁通过螺钉固定有第二电机，第二电机的输出轴套接有第二皮带。

优选的，所述第二皮带远离第二电机的一侧与两个转轴中的其中一个转轴一侧外壁套接，且底座的顶部远离粉碎箱的一侧焊接有收集箱。

优选的，所述第一电机、第二电机均连接有开关，且开关通过信号线连接有处理器。

本实用新型的有益效果为：

1.通过设置的加料斗，有便于添加饲料的好处，启动第一电机，通过第一皮带带动第一转刀转动，第一转刀通过第一齿轮和第二齿轮带动第二转刀转动，有便于粉碎的好处。

2.通过设置的第二凹槽、过滤板和把手，粉碎完成后，可以通过把手将过滤板抽出，有便于清洗，防止过滤板的滤孔堵塞的好处。

3.通过设置的运输皮带和第二电机，启动第二电机可以通过第二皮带带动运输皮带运行，有便于对粉碎后的饲料进行运输的好处，通过设置的收集箱，有便于对粉碎后的饲料进行收集的好处。

附图说明

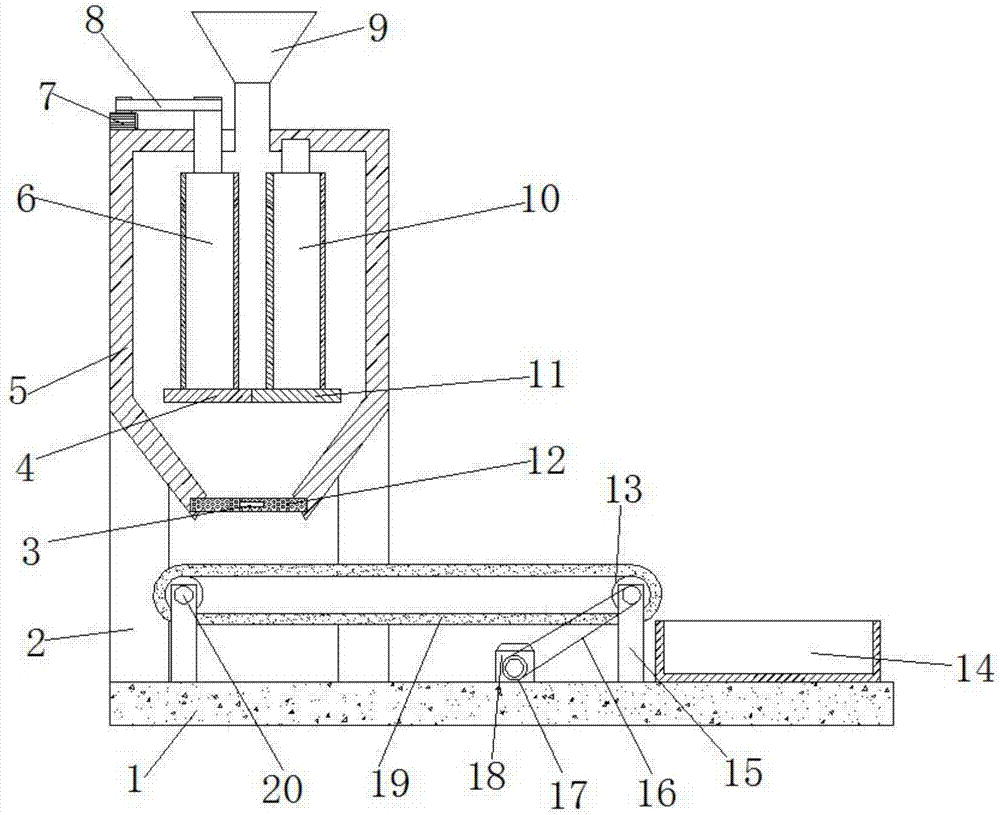

图1为本实用新型提出的一种养殖场用饲料粉碎运输装置的剖视结构示意图；

图2为本实用新型提出的一种养殖场用饲料粉碎运输装置的过滤板剖视结构示意图；

图3为本实用新型提出的一种养殖场用饲料粉碎运输装置的第一电机俯视结构示意图。

图中：图中：1底座、2第一支撑架、3把手、4第一齿轮、5粉碎箱、6第一转刀、7第一电机、8第一皮带、9加料斗、10第二转刀、11第二齿轮、12过滤板、13第二圆辊、14收集箱、15第二支撑架、16第二皮带、17第一圆辊、18第二电机、19运输皮带、20转轴、21第一圆辊。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种养殖场用饲料粉碎运输装置，包括底座1，底座1的顶部外壁一侧两边均通过螺钉固定有第一支撑架2，且四个第一支撑架2的顶部外壁均通过螺钉固定有粉碎箱5，粉碎箱5的顶部外壁开有进料口，且进料口的内壁焊接有加料斗9，粉碎箱5的顶部外壁靠近加料斗9的两侧依次开有第一通孔和第一凹槽，且第一通孔的内壁通过轴承转动连接有第一转刀6，粉碎箱5的顶部外壁远离第一凹槽的一端通过螺钉固定有第一电机7，且第一电机7的输出轴套接有第一圆辊21，第一圆辊21的外壁套接有第一皮带8，且第一皮带8的另一端与第一转刀6远离粉碎箱5的一侧外壁套接，第一凹槽的内壁通过轴承转动连接有第二转刀10，第一转刀6靠近底座1的一侧外壁套接有第一齿轮4，第二转刀10靠近底座1的一侧外壁套接有第二齿轮11，且第二齿轮11和第一齿轮4相啮合，粉碎箱5靠近底座1的一侧外壁开有第二凹槽，且第二凹槽的内壁滑动连接有过滤板12。

本实用新型中，过滤板12的一侧外壁焊接有把手3，且把手3的外壁包裹有橡胶皮层，底座1的顶部外壁两边通过螺钉固定有第二支撑架15，且四个第二支撑架15的一侧外壁靠近顶部一端均开有第二通孔，四个第二通孔中相对的两个第二通孔均通过轴承转动连接有转轴20，且连个转轴20的四周外壁均套接有第二圆辊13，两个第二圆辊13的外壁均套接有同一个运输皮带19，且底座1的顶部外壁通过螺钉固定有第二电机18，第二电机18的输出轴套接有第二皮带16，第二皮带16远离第二电机18的一侧与两个转轴20中的其中一个转轴20一侧外壁套接，且底座1的顶部远离粉碎箱5的一侧焊接有收集箱14，第一电机7、第二电机18均连接有开关，且开关通过信号线连接有处理器，处理器的型号为ARM9TDMI。

工作原理：将需要粉碎的原料通过加料斗9加入粉碎箱5中，启动第一电机7，通过第一皮带8带动第一转刀6转动，第一转刀6通过第一齿轮4和第二齿轮11带动第二转刀10转动，完成粉碎，启动第二电机18带动运输皮带19运行，粉碎后的饲料通过过滤板12和运输皮带19，输送到收集箱14中。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
