技术领域

本实用新型涉及农业除虫技术领域，具体为一种便于清理的除虫装置。

背景技术

农业为通过培育动植物生产食品及工业原料的产业。农业属于第一产业，研究农业的科学是农学。农业的劳动对象是有生命的动植物，获得的产品是动植物本身。我们把利用动物植物等生物的生长发育规律，通过人工培育来获得产品的各部门的认可，统称为农业。农业是支撑国民经济建设与发展的基础产品。简单地说是人类运用其智慧去改变自然环境，利用动植物的生长繁殖来获得产品，更进一步换取经济收益的一种系统。在农业生产中往往需要用到除虫设备。

如中国专利公开的一种“清洁环保高效的农业除虫设备”(专利号：201621276917.5)，该专利环保性能较高，灭虫效果好，智能化程度高等优点，克服了现有的农业除虫装置，大量使用农药，除虫效率低，造成环境污染的问题，但对于除掉的虫子没有进行收集，经过下雨等害虫腐烂也会严重影响农业种植物，污染环境，会招来更多细菌害虫，对除虫装置不及时清洗消毒，长时期会导致除虫装置散发出刺激性气味，容易产生细菌，一定程度上危害人们的身体健康。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种便于清理的除虫装置，解决了没有对除掉的虫子没有进行收集，经过下雨等害虫腐烂也会严重影响农业种植物，污染环境，会招来更多细菌害虫，对除虫装置不及时清洗消毒，长时期会导致除虫装置散发出刺激性气味，容易产生细菌，一定程度上危害人们身体健康的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于清理的除虫装置，包括除虫箱，除虫箱底部的两侧均连接有支撑腿，除虫箱顶部的左侧连接有除虫器，除虫的底部连通有喷管，喷管的底部贯穿除虫箱的顶部，且喷管的底部连通有喷头，除虫箱顶部的中部固定连接有支撑柱，支撑柱的顶部连接有遮雨棚，除虫箱内腔右侧的顶部安装有诱虫灯，除虫箱内腔的左壁连接有斜板，斜板的底部滑动连接有挡板，挡板的底部连接有抵板，抵板左侧的上方和下方均连接有伸缩管，伸缩管的左侧与除虫箱内腔的左壁相连接，伸缩管的外表面套接有弹簧，抵板的右侧开设有凹槽，凹槽的内腔插入有抽板，抽板底部的左侧连接有套环，套环的顶部连接有滑竿，滑竿的底部插入除虫箱内腔的底部，且滑竿的底部连接有滑轮，抽板的右侧贯穿除虫箱内腔的右壁，且抽板的右侧连接有拉把，抽板与除虫箱内腔右壁相交处的顶部接触有压板，压板的顶部连接有第二螺纹杆，第二螺纹杆的顶部焊接有转盘，抽板与除虫箱内腔右壁相交处的底部接触有压缩管，压缩管的底部与除虫箱内腔的底部相连接，压缩管的外表面调节有压缩弹簧，除虫箱右侧的底部贯穿有螺纹套管，螺纹套管的内腔贯穿有第一螺纹杆，第一螺纹杆的左侧连接有橡胶板，第一螺纹杆的右侧焊接有摇把。

优选的，所述除虫箱底部板体顶部的表面开设有滑槽，滑槽的内腔安装有滑轮。

优选的，所述第二螺纹杆的顶部贯穿除虫箱的顶部，且第二螺纹杆的除虫箱顶部的相交处设置有圆管，圆管的内腔设置有螺纹，第二螺纹杆的底部转动连接有轴承，轴承的底部与压板的顶部相连接。

优选的，所述第一螺纹杆位于压缩管的背部，压缩管的底部连接有固定块，固定块的底部与除虫箱底部板体内腔的底部相连接。

优选的，所述斜板的底部开设有滑槽，滑槽的内腔插入有挡板。

优选的，所述除虫箱正面和背部均开设有窗口，窗口位于除虫箱板体的上方。

(三)有益效果

本实用新型提供了一种便于清理的除虫装置。具备以下有益效果：

1、该便于清理的除虫装置，通过设置抽板、抵板、滑竿、滑轮、套环、压缩管、压缩弹簧和拉把，达到了对抽板拆卸的目的，方便对抽板进行抽出，有利于对害虫的收集，对害虫的集中处理，防止害虫腐烂，导致除虫箱腐臭，污染环境，抽板的拆卸，同时也方便人们对其进行清洗消毒，防止细菌的产生，一定程度上危害人们的身体健康，结构简单，操作方便，便于推广和使用。

2、该便于清理的除虫装置，通过设置第二螺纹杆、轴承、转盘和压板，通过压板给抽板的压力，达到了对抽板的固定作用，防止抽板晃动，不利于对死去的害虫收集。

3、该便于清理的除虫装置，通过设置第一螺纹杆、螺纹套管、摇把、橡胶板和滑竿，通过摇把调节第一螺纹杆进入除虫箱内腔的长度，滑竿和橡胶板的配合，防止了抽板直接脱离除虫箱，不方便抽板的安装，同时也可以根据具体情况，对抽板需要被抽出的长度进行调整，具有实用性。

附图说明

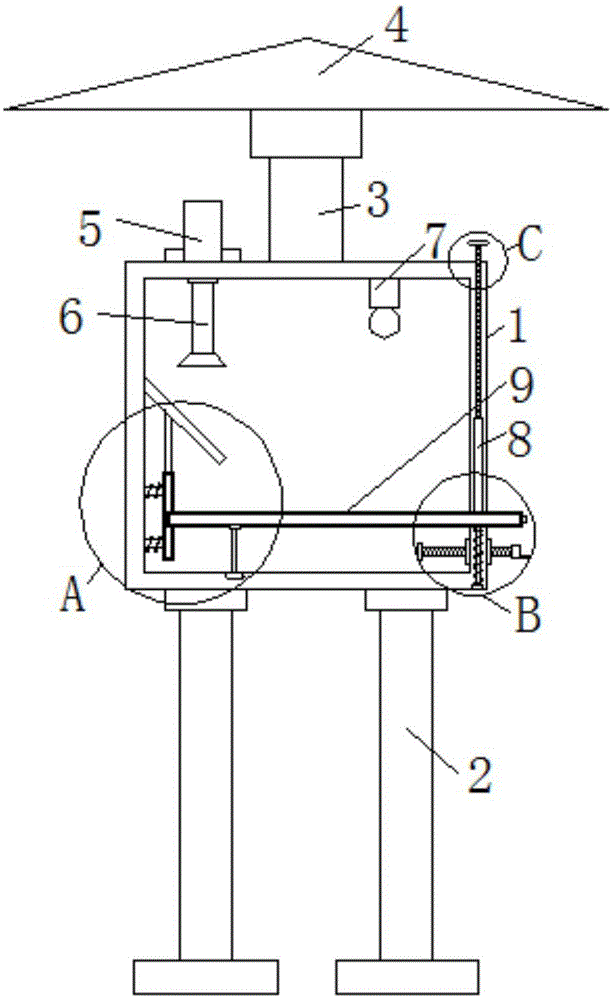

图1为本实用新型结构示意图；

图2为本实用新型结构A的局部放大示意图；

图3为本实用新型结构B的局部放大示意图；

图4为本实用新型结构C的局部放大示意图；

图5为本实用新型结构正面示意图。

其中，1除虫箱、2支撑腿、3支撑柱、4遮雨棚、5除虫器、6喷管、7诱虫灯、8压板、9抽板、10抵板、11挡板、12斜板、13伸缩管、14弹簧、15滑轮、16滑竿、17套环、18拉把、19压缩管、20压缩弹簧、21螺纹套管、22第一螺纹杆、23摇把、24橡胶板、25第二螺纹杆、26转盘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种便于清理的除虫装置，如图1-5所示，包括除虫箱1，除虫箱1底部的两侧均连接有支撑腿2，除虫箱1顶部的左侧连接有除虫器5，除虫器5的底部连通有喷管6，喷管6的底部贯穿除虫箱1的顶部，且喷管6的底部连通有喷头，除虫箱1顶部的中部固定连接有支撑柱3，支撑柱3的顶部连接有遮雨棚4，除虫箱1内腔右侧的顶部安装有诱虫灯7，除虫箱1正面和背部均开设有窗口，窗口位于除虫箱1板体的上方，窗口的设计，有利于害虫在诱虫灯7的吸引下，从外面进入除虫箱1的内腔，方便对害虫进行杀害，除虫箱1内腔的左壁连接有斜板12，斜板12的底部滑动连接有挡板11，斜板12的底部开设有滑槽，滑槽的内腔插入有挡板11，滑槽的开设，方便了挡板11跟着抵板10一起进行移动，挡板11和斜板12的设计，防止害虫进入到抽板9的底部，不方便对其处理，导致害虫腐烂，散发出刺激性气味，污染环境，抵板10和伸缩管13配合第二螺纹杆25和压板8，达到了抽板9的固定作用，防止抽板9晃动不稳定，挡板11的底部连接有抵板10，抵板10左侧的上方和下方均连接有伸缩管13，伸缩管13的左侧与除虫箱1内腔的左壁相连接，伸缩管13的外表面套接有弹簧14，抵板10的右侧开设有凹槽，凹槽的内腔插入有抽板9，抽板9底部的左侧连接有套环17，套环17的顶部连接有滑竿16，滑竿16的底部插入除虫箱1内腔的底部，且滑竿16的底部连接有滑轮15，除虫箱1底部板体顶部的表面开设有滑槽，滑槽的内腔安装有滑轮15，滑竿16、滑轮15、套环17、压缩管19和压缩弹簧20，减小了抽板9与除虫箱1的摩擦力，方便抽板9的抽出，减轻了劳动强度，抽板9的右侧贯穿除虫箱1内腔的右壁，且抽板9的右侧连接有拉把18，抽板9与除虫箱1内腔右壁相交处的顶部接触有压板8，压板8的顶部连接有第二螺纹杆25，第二螺纹杆25的顶部焊接有转盘26，第二螺纹杆25的顶部贯穿除虫箱1的顶部，且第二螺纹杆25的除虫箱1顶部的相交处设置有圆管，圆管的内腔设置有螺纹，第二螺纹杆25的底部转动连接有轴承，轴承的底部与压板8的顶部相连接，抽板9与除虫箱1内腔右壁相交处的底部接触有压缩管19，压缩管19的底部与除虫箱1内腔的底部相连接，压缩管19的外表面调节有压缩弹簧20，除虫箱1右侧的底部贯穿有螺纹套管21，螺纹套管21的内腔贯穿有第一螺纹杆22，第一螺纹杆22的左侧连接有橡胶板24，第一螺纹杆22的右侧焊接有摇把23，第一螺纹杆22位于压缩管19的背部，压缩管19的底部连接有固定块，固定块的底部与除虫箱1底部板体内腔的底部相连接，固定块的设计，配合压缩弹簧20，有利于压缩管19的稳定性，方便起到支撑作用。

工作原理：在诱虫灯7的吸引下，将田间的害虫，通过窗口吸引进除虫箱1的内腔，在除虫器5的作用下，除虫器5，不定时喷出灭虫液，由喷头进行喷洒，对除虫箱1内的害虫进行杀害，死去的害虫掉落在抽板9的表面，抽板9对死去的害虫进行收集，对死去的害虫处理时，转动转盘26，带动第二螺纹杆25转动，在轴承的作用下，第二螺纹杆25向上移动，同时带动压板8向上移动，在失去压板8的压力时，压缩弹簧20由于反作用力，和压缩管19的作用下，将抽板9小幅度向上抬起，拉动拉把18，抽板9在滑竿16、滑轮15和套环17的作用下向右平稳移动，通过转动摇把23，调节第一螺纹杆22在除虫箱1内腔的长度，调节橡胶板24与滑竿16接触的距离，从而达到调节抽板9向右移动的距离，抽板9抽出，将表面的害虫收集处理，并对抽板9清洗杀菌。

综上所述，该便于清理的除虫装置，通过设置抽板9、抵板10、滑竿16、滑轮15、套环17、压缩管19、压缩弹簧20和拉把18，达到了对抽板9拆卸的目的，方便对抽板9进行抽出，有利于对害虫的收集，对害虫的集中处理，防止害虫腐烂，导致除虫箱1腐臭，污染环境，抽板9的拆卸，同时也方便人们对其进行清洗，防止细菌的产生，一定程度上危害人们的身体健康，结构简单，操作方便，便于推广和使用，该便于清理的除虫装置，通过设置第二螺纹杆25、轴承、转盘26和压板8，通过压板8给抽板9的压力，达到了对抽板9的固定作用，防止抽板9晃动，不利于对死去的害虫收集，该便于清理的除虫装置，通过设置第一螺纹杆22、螺纹套管21、摇把23、橡胶板24和滑竿16，通过摇把23调节第一螺纹杆22进入除虫箱1内腔的长度，滑竿16和橡胶板24的配合，防止了抽板9直接脱离除虫箱1，不方便抽板9的安装，同时也可以根据具体情况，对抽板9需要被抽出的长度进行调整，具有实用性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
