技术领域

本实用新型属于呼吸科医疗器械技术领域，涉及一种可拆卸式吸痰装置。

背景技术

现有吸痰器一般包括一次性痰液收集管，痰液收集管上连接有软质抽气管和吸痰管，抽气管连接负压源，利用吸痰管将痰液吸进管体内，由于吸痰管内存有大量痰液，为了避免造成污染，吸痰管与收集管一般无法分离，因此收集管痰液较多时，需要连同吸痰管整体更换收集管，会增加患者痛苦，因此有必要进行改进。

发明内容

本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能快速更换管体，且更换过程中避免痰液流出造成污染的可拆卸式吸痰装置。

本实用新型的目的可通过下列技术方案来实现：一种可拆卸式吸痰装置，包括顶部具有管口的圆管状管体，管口上固定套有圆盖状管盖，管盖上分别设有进气口和出气口，还包括均为软管的吸痰管和抽气管，吸痰管前端管口用于吸痰，抽气管前端管口可拆卸连接有负压源，其特征在于：还包括可拆卸连接在管盖上的连接盖，连接盖上设有分别与进气口和出气口对齐连通的进气孔和出气孔，抽气管后端与出气孔连接，还包括顶端封闭，底端开口的硬质管状调节管，调节管底端穿设在进气孔上，调节管内活动设有密封塞，调节管内还设有两端分别与调节管顶端和密封塞顶端相抵的压缩弹簧，以及两端分别与调节管顶端和密封塞顶端连接的限位绳，所述的调节管管壁设有连接孔，连接孔上连接有连接管，且吸痰管后端连接在连接管上，所述的进气口底端孔壁固定有环形挡环，还包括底端弯折，并与挡环内壁连接的推杆，所述的推杆与进气口同轴设置，所述的调节管底端嵌在进气口内，且调节管底端抵在挡环上，且推杆顶端顶在密封塞底端，并使连接管与调节管底端连通，且能从管盖上拆卸连接盖，且压缩弹簧推动密封塞，并通过限位绳紧绷限位，使密封塞外壁封堵连接孔，且连接管和调节管底端通过密封塞封堵。

抽气管前端管口连接负压源，以利用吸痰管前端管口进行吸痰，痰液进入管体内，若管体内痰液较多时，可以从管盖上拆卸连接盖，且压缩弹簧推动密封塞，并通过限位绳紧绷限位，使密封塞外壁封堵连接孔，且连接管和调节管底端通过密封塞封堵，因此能在拆卸管体后，保证吸痰管内的痰液不流出，以避免造成污染。

在上述的一种可拆卸式吸痰装置中，当所述的限位绳紧绷时，密封塞底端与调节管底端对齐。

因此能推出调节管内的痰液。

在上述的一种可拆卸式吸痰装置中，所述的管盖底面连接有加长管，且加长管顶端与进气口连接。

在上述的一种可拆卸式吸痰装置中，所述的推杆顶端固定有推块。

在上述的一种可拆卸式吸痰装置中，所述的调节管顶端螺接有调节盖，且压缩弹簧顶端和限位绳顶端连接在调节盖上。

与现有技术相比，本实用新型具有如下优点：

抽气管前端管口连接负压源，以利用吸痰管前端管口进行吸痰，痰液进入管体内，若管体内痰液较多时，可以从管盖上拆卸连接盖，且压缩弹簧推动密封塞，并通过限位绳紧绷限位，使密封塞外壁封堵连接孔，且连接管和调节管底端通过密封塞封堵，因此能在拆卸管体后，保证吸痰管内的痰液不流出，以避免造成污染。

附图说明

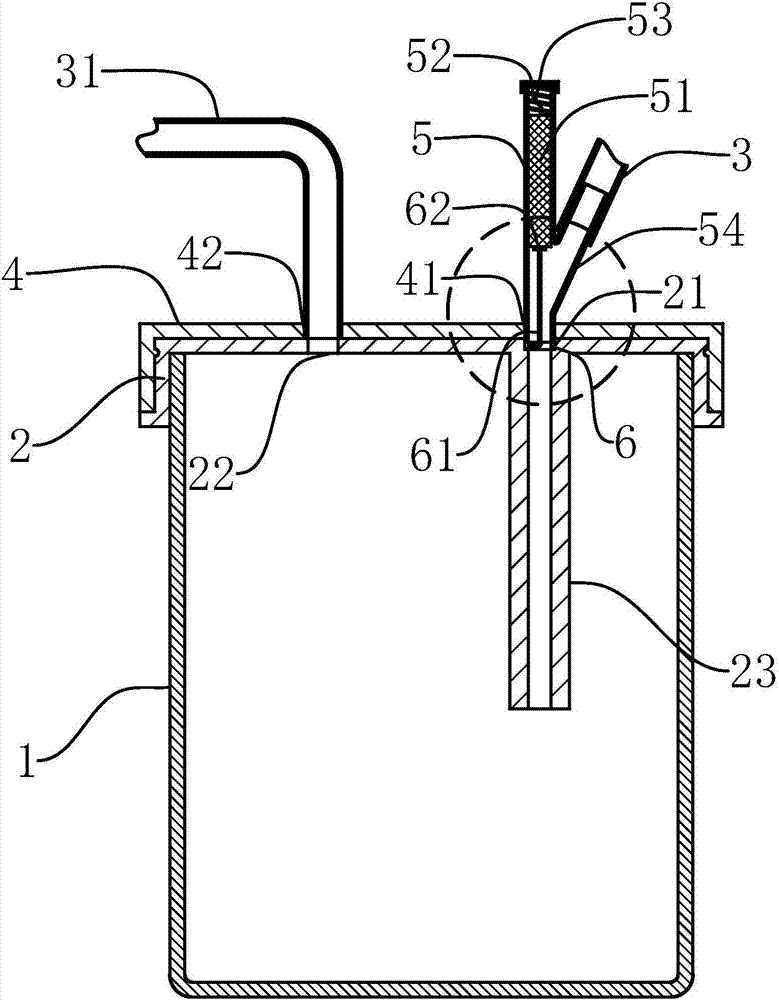

图1和图3分别是本吸痰装置两种使用状态剖视图。

图2是图1的局部放大图。

图中，

1、管体；

2、管盖；21、进气口；22、出气口；23、加长管；

3、吸痰管；31、抽气管；

4、连接盖；41、进气孔；42、出气孔；

5、调节管；51、密封塞；52、压缩弹簧；53、限位绳；54、连接管；

6、挡环；61、推杆；62、推块。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1-3所示，本实用新型一种可拆卸式吸痰装置，包括顶部具有管口的圆管状管体1，管口上固定套有圆盖状管盖2，管盖2上分别设有进气口21和出气口22，还包括均为软管的吸痰管3和抽气管31，吸痰管3前端管口用于吸痰，抽气管31前端管口可拆卸连接有负压源，还包括可拆卸连接在管盖2上的连接盖4，连接盖4上设有分别与进气口21和出气口22对齐连通的进气孔41和出气孔42，抽气管31后端与出气孔42连接，还包括顶端封闭，底端开口的硬质管状调节管5，调节管5底端穿设在进气孔41上，调节管5内活动设有密封塞51，调节管5内还设有两端分别与调节管5顶端和密封塞51顶端相抵的压缩弹簧52，以及两端分别与调节管5顶端和密封塞51顶端连接的限位绳53，调节管5管壁设有连接孔，连接孔上连接有连接管54，且吸痰管3后端连接在连接管54上，进气口21底端孔壁固定有环形挡环6，还包括底端弯折，并与挡环6内壁连接的推杆61，推杆61与进气口21同轴设置，调节管5底端嵌在进气口21内，且调节管5底端抵在挡环6上，且推杆61顶端顶在密封塞51底端，并使连接管54与调节管5底端连通，且能从管盖2上拆卸连接盖4，且压缩弹簧52推动密封塞51，并通过限位绳53紧绷限位，使密封塞51外壁封堵连接孔，且连接管54和调节管5底端通过密封塞51封堵。

进一步的，当限位绳53紧绷时，密封塞51底端与调节管5底端对齐。管盖2底面连接有加长管23，且加长管23顶端与进气口21连接。推杆61顶端固定有推块62。调节管5顶端螺接有调节盖，且压缩弹簧52顶端和限位绳53顶端连接在调节盖上。

抽气管31前端管口连接负压源，以利用吸痰管3前端管口进行吸痰，痰液进入管体1内，若管体1内痰液较多时，可以从管盖2上拆卸连接盖4，且压缩弹簧52推动密封塞51，并通过限位绳53紧绷限位，使密封塞51外壁封堵连接孔，且连接管54和调节管5底端通过密封塞51封堵，因此能在拆卸管体1后，保证吸痰管3内的痰液不流出，以避免造成污染。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了管体1、管盖2、进气口21、出气口22、加长管23、吸痰管3、抽气管31、连接盖4、进气孔41、出气孔42、调节管5、密封塞51、压缩弹簧52、限位绳53、连接管54、挡环6、推杆61、推块62等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
