技术领域

本实用新型涉及医疗器械技术领域，具体为一种便于喷药的多功能外科清理装置。

背景技术

外科患者在进行伤口处理时，以往的方法需要对伤口体液清理后进行包扎处理，以往的伤口处理方法在进行大面积伤口时，不能及时的进行处理包扎，容易造成细菌病毒的传播感染，使伤口发炎起脓，影响后期身体的恢复。传统的外科清理是通过人工的方式对患者的皮肤进行清洗上药，由于每天的病人较多，无形中提高了医护人员的工作强度。为此我们设计了一款新型的便于喷药的多功能外科清理装置，解决了传统的便于喷药的多功能外科清理装置使用不便的问题。

实用新型内容

本实用新型的目的在于提供一种便于喷药的多功能外科清理装置，以解决现有的技术缺陷和不能达到的技术要求。

为实现上述目的，本实用新型提供如下技术方案：一种便于喷药的多功能外科清理装置，包括第一室、第二室、第一推拉杆、第二推拉杆和废液瓶，所述第一室和第二室固定连接，其上部各设有第一推拉杆和第二推拉杆，第一推拉杆上设有遮盖板，第一室底部设有废液瓶，废液瓶通过螺纹与第一室可拆卸链接，所述第一室内部设有出风口、第一壁管和腕枕，出风口设在第一室两侧，第一壁管设在第一室顶部，腕枕设在第一室底部，第一壁管底部设有出液口和毛刷，腕枕底部设有导槽，导槽底部与废液瓶进口连接，所述第二室内包括第二壁室和托枕，第二壁室与第二室顶部固定连接，第二壁室底部设有毛刷和出药口，托枕设在第二室底部。

优选的，所述第一壁管内设有储液室、套管和第一导管，储液室设在第一壁管两侧，储液室与第一室之间通过第一导管连接，第二推拉杆与套管滑动连接，第二推拉杆与毛刷通过齿轮啮合连接。

优选的，所述第二壁室内部设有套管，第一推拉杆与套管滑动连接，第一推拉杆内设有第二导管、阻隔板和弹簧。

优选的，所述遮盖板与第一推拉杆之间通过卡座和卡片可拆卸连接。

优选的，所述腕枕上设有多个通孔，腕枕底部与导槽固定连接。

与现有技术相比，本实用新型的有益效果如下：

1.与传统的便于喷药的多功能外科清理装置相比，改良后的便于喷药的多功能外科清理装置通过第二推拉杆将套管内部的清洗液通过出液口挤压出去，并用毛刷对皮肤破损处进行清理，增大清洗的面积，而出风口在清洗过后，对皮肤起到一个吹干的作用，让后续的喷药过程更加方便。

2.与传统的便于喷药的多功能外科清理装置相比，改良后的便于喷药的多功能外科清理装置粉末状的药品通过打开遮盖板后，将药品倒进去，通过第二导管进入到套管中，再通过拉动第一推拉杆，使得药品通过出药口达到患者的皮肤处，再通过毛刷使得药品均匀的涂刷在患者的皮肤上。

附图说明

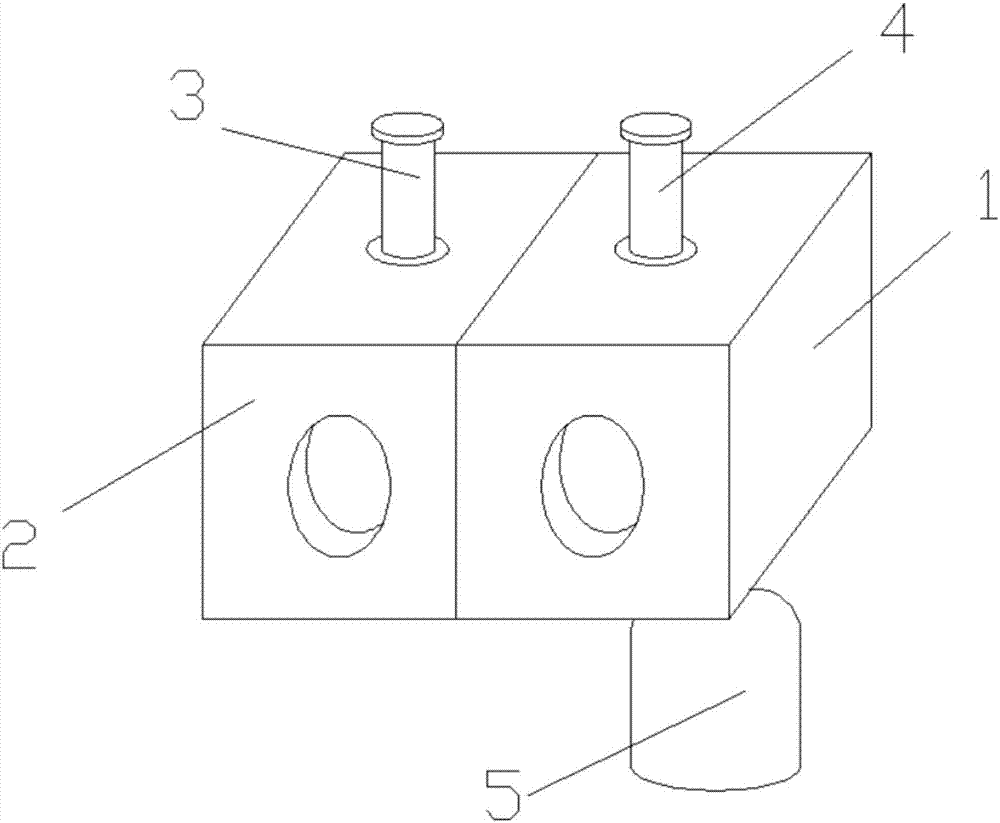

图1为本实用新型一种便于喷药的多功能外科清理装置结构示意图；

图2为本实用新型一种便于喷药的多功能外科清理装置第一室内部结构示意图；

图3为本实用新型一种便于喷药的多功能外科清理装置第二室内部结构示意图；

图中：1-第一室，2-第二室，3-第一推拉杆，4-第二推拉杆，5-废液瓶，6-出风口，7-第一壁管，8-腕枕，9-储液室，10-套管，11-出液口，12-导槽，13-毛刷，14-第一导管，15-出药口，16-第二导管，17-第二壁室，18-托枕，19-阻隔板，20-弹簧，21-遮盖板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种便于喷药的多功能外科清理装置，包括第一室1、第二室2、第一推拉杆3、第二推拉杆4和废液瓶5，所述第一室1和第二室2固定连接，其上部各设有第一推拉杆3和第二推拉杆4，第一推拉杆3上设有遮盖板21，第一室1底部设有废液瓶5，废液瓶5通过螺纹与第一室1可拆卸链接，所述第一室1内部设有出风口6、第一壁管7和腕枕8，出风口6设在第一室1两侧，第一壁管7设在第一室1顶部，腕枕8设在第一室1底部，第一壁管7底部设有出液口11和毛刷13，腕枕8底部设有导槽12，导槽12底部与废液瓶5进口连接，所述第二室2内包括第二壁室17和托枕18，第二壁室17与第二室2顶部固定连接，第二壁室17底部设有毛刷13和出药口15，托枕18设在第二室2底部。

第一壁管7内设有储液室9、套管10和第一导管14，储液室9设在第一壁管7两侧，储液室9与第一室1之间通过第一导管14连接，第二推拉杆4与套管10滑动连接，第二推拉杆4与毛刷13通过齿轮啮合连接，4向上拉的时候由于负压的作用，储液室9内的清洗液通过管道进入到套管10内，当第二推拉杆4向下推的时候，由于压力的作用，清洗液通过出液口11喷射到患者的皮肤上。

第二壁室17内部设有套管10，第一推拉杆3与套管10滑动连接，第一推拉杆3内设有第二导管16、阻隔板19和弹簧20，当粉末状的药品通过阻隔板19进入到套管10内后，阻隔板19在弹簧20的作用下自行复位。

遮盖板21与第一推拉杆3之间通过卡座和卡片可拆卸连接，在需要涂抹药品的时候将遮盖板21打开，向内部倒入药品，倒完药品后再将遮盖板21通过卡座和卡片连接在一起。

腕枕8上设有多个通孔，腕枕8底部与导槽12固定连接，对皮肤清洗过后的废液顺着腕枕8上通孔流入到导槽12中，再进入废液瓶5中储存。

本实用新型一种便于喷药的多功能外科清理装置将受损的皮肤通过第一室1上的通孔伸进第一室1内部并放置在腕枕8上，通过推拉第二推拉杆4对受损的皮肤进行清洗，清洗后的废液顺着腕枕8上的通孔进入到导槽12内，进而进入到废液瓶5内，清洗完成后，出风口6对清洗的地方进行吹风，使得液体尽快吹干方便上药，当快要干的时候，将手换到第二室2内，再通过推拉第一推拉杆3使得粉末状的药品涂到破损的皮肤上，并用毛刷13均匀的将药品涂到皮肤上。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
