技术领域

本实用新型是一种妇科用送入式上药器，属于上药器领域。

背景技术

在妇科护理中，需要使用给药器将药液注入阴道内进行护理和治疗，目前，妇科护理用给药装置大都结构简单，药物只能通过注射管顶端的出药口推出，药物在病人体内只能聚集在一处，而无法均匀地散布于患处，依靠药物的流动对阴道内部进行护理和治疗，大大降低了药物的治疗效果，对药物造成一定的浪费，同时延长了病人的治疗时间。

现有技术公开了申请号为：201520333544.X的一种妇科用送入式上药器，其包括一底部密封设置的外给药管，在外给药管的顶部设有一外出药口，在外给药管的侧壁上设有若干个出药孔，在外给药管的内侧套设有一内给药管，在内给药管和外给药管之间形成一个空腔，在内给药管的顶部设有一内出药口，一与外出药口和内出药口相配合的盖体的底部穿过外出药口和内出药口伸入内给药管的内部。但是该现有技术不具有清洗装置，对使用过的设备没有进行清洗或者只进行简单的清洗，导致设备上的病菌太多，会对病人的健康造成一定的影响。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种妇科用送入式上药器，以解决现有技术不具有清洗装置，对使用过的设备没有进行清洗或者只进行简单的清洗，导致设备上的病菌太多，会对病人的健康造成一定的影响的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种妇科用送入式上药器，其结构包括隔孔、扩张板、发光板、螺栓、弧罩壳、连接板、隔孔、调节螺栓、支杆、调节板、固定轴杆、固定罩壳、滑动板、机架、清洗装置，所述扩张板的内侧嵌有隔孔，所述螺栓与弧罩壳通过螺纹相连接，所述调节板上嵌有隔孔，所述调节螺栓与支杆的顶端相焊接，所述固定轴杆与固定罩壳通过螺纹相连接，所述机架的上表面与滑动板相配合，所述清洗装置包括控制面板、开关、机罩壳、清洗槽、隔板、盖罩壳，所述控制面板位于开关的上方，所述机罩壳的上表面与盖罩壳相配合，所述清洗槽的上表面与隔板相贴合，所述机罩壳的正表面嵌有控制面板与开关，所述机罩壳的内部嵌有清洗槽。

进一步地，所述扩张板设于清洗装置的内部，所述扩张板的底端与连接板相焊接。

进一步地，所述扩张板的内侧嵌有发光板，所述支杆贯通连接于隔孔的两端。

进一步地，所述固定罩壳与机架的正表面相焊接，所述机架与扩张板通过螺纹相连接。

进一步地，所述支杆是为中空的圆柱杆。

进一步地，所述该上药器的扩张板与机架是由合金结构钢制成的。

进一步地，所述该上药器的固定轴杆是由圆柱杆与钢球相焊接组成的。

本实用新型一种的有益效果是具有清洗装置，能对使用过的设备仪器放置到清洗槽内进行清洗与消毒的处理，还能对设备仪器上的病菌进行检测，保持设备仪器的干净度，避免对病人的健康造成影响。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

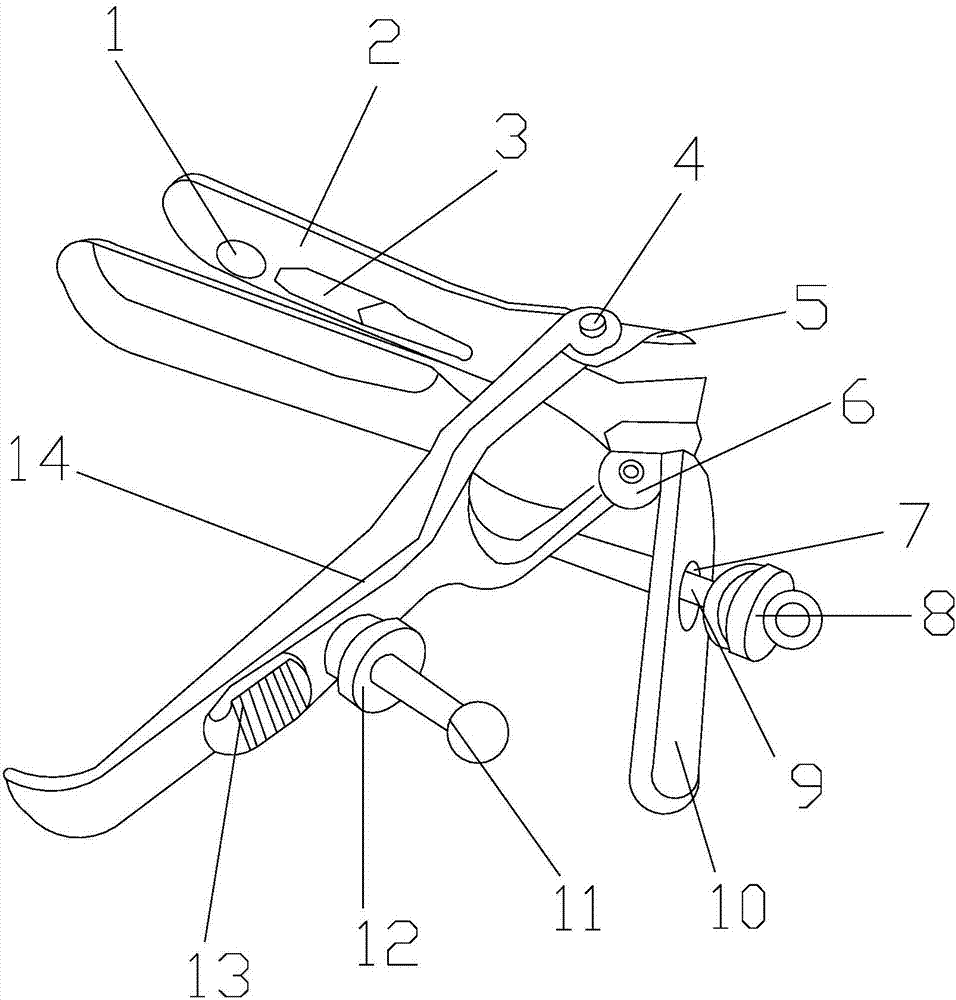

图1为本实用新型一种妇科用送入式上药器的结构示意图；

图2为本实用新型一种清洗装置的结构示意图。

图中：隔孔-1、扩张板-2、发光板-3、螺栓-4、弧罩壳-5、连接板-6、隔孔-7、调节螺栓-8、支杆-9、调节板-10、固定轴杆-11、固定罩壳-12、滑动板-13、机架-14、清洗装置-15、控制面板-1501、开关-1502、机罩壳-1503、清洗槽-1504、隔板-1505、盖罩壳-1506。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1与图2，本实用新型提供一种妇科用送入式上药器，其结构包括隔孔1、扩张板2、发光板3、螺栓4、弧罩壳5、连接板6、隔孔7、调节螺栓8、支杆9、调节板10、固定轴杆11、固定罩壳12、滑动板13、机架14、清洗装置15，所述扩张板2的内侧嵌有隔孔1，所述螺栓4与弧罩壳5通过螺纹相连接，所述调节板10上嵌有隔孔7，所述调节螺栓8与支杆9的顶端相焊接，所述固定轴杆11与固定罩壳12通过螺纹相连接，所述机架14的上表面与滑动板13相配合，所述清洗装置15包括控制面板1501、开关1502、机罩壳1503、清洗槽1504、隔板1505、盖罩壳1506，所述控制面板1501位于开关1502的上方，所述机罩壳1503的上表面与盖罩壳1506相配合，所述清洗槽1504的上表面与隔板1505相贴合，所述机罩壳1503的正表面嵌有控制面板1501与开关1502，所述机罩壳1503的内部嵌有清洗槽1504，所述扩张板2设于清洗装置15的内部，所述扩张板2的底端与连接板6相焊接，所述扩张板2的内侧嵌有发光板3，所述支杆9贯通连接于隔孔7的两端，所述固定罩壳12与机架14的正表面相焊接，所述机架14与扩张板2通过螺纹相连接，所述支杆9是为中空的圆柱杆，所述该上药器的扩张板2与机架14是由合金结构钢制成的，所述该上药器的固定轴杆11是由圆柱杆与钢球相焊接组成的。

本专利所说的螺栓4是属于机械零件，配用螺母的圆柱形带螺纹的紧固件。由头部和螺杆两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。这种连接形式称螺栓连接。所述连接板6是使相分离的两个或是多个结构件，连接为一个整体的结构件。它的样式结构非常多有矩形板、多边板、异形板等等，种类一般有隅撑连接板，系杆连接板，水水平支撑连接板，柱间支撑连接板几种。

当使用者想使用本专利的时候，将扩张板2插入到阴道中，然后通过调节螺栓8的调节来带动支杆9进行运动，从而使扩张板2进行扩张，扩张板2上的发光板3能进行发光，还可以将药丸放置到隔孔1内，然后进行送入，当使用完之后可以将仪器放置到清洗装置15的清洗槽1504进行清洗，通过控制面板1501与开关1502进行控制与操作。

本实用新型的隔孔1、扩张板2、发光板3、螺栓4、弧罩壳5、连接板6、隔孔7、调节螺栓8、支杆9、调节板10、固定轴杆11、固定罩壳12、滑动板13、机架14、清洗装置15、控制面板1501、开关1502、机罩壳1503、清洗槽1504、隔板1505、盖罩壳1506部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，本实用新型解决的问题是现有技术不具有清洗装置，对使用过的设备没有进行清洗或者只进行简单的清洗，导致设备上的病菌太多，会对病人的健康造成一定的影响，本实用新型通过上述部件的互相结合，可以达到能对使用过的设备仪器放置到清洗槽内进行清洗与消毒的处理，还能对设备仪器上的病菌进行检测，保持设备仪器的干净度，避免对病人的健康造成影响，具体如下所述：

所述清洗装置15包括控制面板1501、开关1502、机罩壳1503、清洗槽1504、隔板1505、盖罩壳1506，所述控制面板1501位于开关1502的上方，所述机罩壳1503的上表面与盖罩壳1506相配合，所述清洗槽1504的上表面与隔板1505相贴合，所述机罩壳1503的正表面嵌有控制面板1501与开关1502，所述机罩壳1503的内部嵌有清洗槽1504。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
