技术领域

本实用新型属于医疗技术领域，具体涉及一种外科手术专用医疗床。

背景技术

外科手术简称手术，俗称开刀，凡指透过外科设备或外科仪器，经外科医师或其他专业人员的操作下，进入人体或其他生物组织，以外力方式排除病变、改变构造或植入外来物的处理过程。很多病人在做完手术后，还需要做很多检查，现有的医疗床虽然很多都设有滚轮，但是大多只适合在病房内活动。医院里有很多设备都设有专用的机房，病人在检查的时候还是要移动到专用的推车上。但是有的病人才做完手术，如果随意移动，很可能给病人带来二次伤害。有些病人在做完手术后，不能随意翻动身体，但是如果身体长时间不活动会导致局部组织受压，血液循环不良，容易造成肢体坏死和褥疮。因此现在需要一种方便病人移动，且能有效防止因身体长时间不活动而导致病变的医疗床，来解决上述问题。

实用新型内容

本实用新型的目的在于提供一种外科手术专用医疗床，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种外科手术专用医疗床，包括床体，所述床体两端设有护栏，所述床体两侧设有固定活动护栏用的固定装置，所述固定装置包括按钮，所述按钮一端与连接板固定连接，所述连接板一端设有弹簧，所述连接板通过铰接件与支撑板铰接，所述连接板另一端设有限位件，所述固定装置上设有与限位件相匹配的限位槽，所述床体上端设有床板和活动板，所述床板通过铰接件与固定杆铰接，所述固定杆上设有限位块，所述活动板上设有固定块，所述床体上设有与固定块相匹配的固定板，所述床体下端设有支架。

优选的，所述床体两侧设有限位环。

优选的，所述固定杆上设有防滑用的橡胶套。

优选的，所述支架下端设有滚轮。

优选的，所述床体上设有与限位块相匹配的A限位槽。

优选的，所述床体上设有与固定杆相匹配的凹槽。

本实用新型的技术效果和优点：该外科手术专用医疗床，床板通过固定杆与床体固定连接，当病人需要移动时，只需掰起固定杆，然后抬起床板就可移动病人。活动板可根据病人需求，支起病人部分肢体，以防身体因长时间不活的而产生病变，简单方便。

附图说明

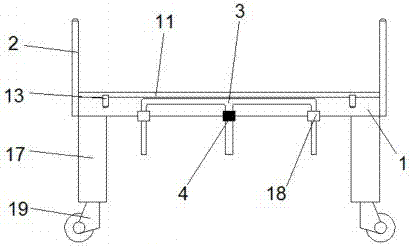

图1为本实用新型的结构示意图；

图2为本实用新型的固定装置结构示意图；

图3为本实用新型的床板结构示意图；

图4为本实用新型的固定杆部结构放大示意图；

图5为本实用新型的固定板部结构示意图。

图中：1床体、2护栏、3活动护栏、4固定装置、5按钮、6连接板、7弹簧、8支撑板、9限位件、10限位槽、11床板、12活动板、13固定杆、14限位块、15固定块、16固定板、17支架、18限位环、19滚轮、20A限位槽、21凹槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-5所示的一种外壳手术专用医疗床，包括床体1，所述床体1两端设有护栏2，所述床体1两侧设有固定活动护栏3用的固定装置4，所述固定装置4包括按钮5，所述按钮5一端与连接板6固定连接，所述连接板6一端设有弹簧7，所述连接板6通过铰接件与支撑板8铰接，所述连接板6另一端设有限位件9，所述固定装置4上设有与限位件9相匹配的限位槽10，所述床体1上端设有床板11和活动板12，所述床板11通过铰接件与固定杆13铰接，所述固定杆13上设有限位块14，所述活动板12上设有固定块15，所述床体1上设有与固定块15相匹配的固定板16，所述床体1下端设有支架17，所述床体1两侧设有限位环18，所述固定杆13上设有防滑用的橡胶套，所述支架17下端设有滚轮19，所述床体1上设有与限位块14相匹配的A限位槽20，所述床体1上设有与固定杆13相匹配的凹槽21。

具体使用方式：平时床板11通过固定杆13与床体1固定连接，当病人需要移动时，将固定杆13从凹槽21处掰起，然后通过固定杆13将床板11抬起，移动病人。将活动护栏3向上提起到一定高度时，限位件9会滑入限位槽10中，将活动护栏3固定，当不需要活动护栏3时，只需按动按钮5，限位件9会在连接板6的带动下滑出限位槽10，此时活动护栏3将回到原位。活动板12平时通过固定块15与固定板16固定，当需要支起病人肢体时，将活动板12两端放在固定板16上，活动板12会在固定板16的作用下固定，然后支撑起病人的肢体。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
