技术领域

本实用新型属于妇产科医疗器械技术领域，涉及一种妇产科安全破膜器。

背景技术

目前，在临床产科中，对于活跃期宫缩乏力和宫缩困难的产妇，一般要借助人工破膜的方法帮助生产。人工破膜，就是人为的方式干预撕破宫口处胎膜，以便观察羊水颜色，加强宫缩、加速产程进展。在临床操作中，一般利用破膜装置负压吸入羊膜，利用破膜针刺破羊膜，之后吸入羊水，但刺破羊膜后，在负压吸入羊水过程中，破膜针会持续起作用，容易引发危险，因此有必要进行改进。

发明内容

本实用新型的目的是针对现有技术中存在的上述问题，提供了一种结构简单，且能在破膜后快速隐藏破膜针，避免引发危险的妇产科安全破膜器。

本实用新型的目的可通过下列技术方案来实现：一种妇产科安全破膜器，包括圆筒状破膜筒，还包括从破膜筒后端伸入，且前端固定有活塞的推杆，推杆后端固定有推块，活塞外壁与破膜筒内壁活动密封贴合，其特征在于：还包括分别与破膜筒同轴设置的板状前挡板和后挡板，前挡板底面与后挡板顶面贴合，前挡板边缘与破膜筒靠近前端的内壁固定，前挡板和后挡板上分别设有前进液孔和后进液孔，破膜筒内壁设有弧形滑槽，后挡板外沿设有滑块，滑块滑动嵌在滑槽上，后挡板底面中心位置垂直固定有正多边形杆状调节杆，活塞和推杆上设有横截面呈多边形的调节孔，且调节杆后端配合穿设在调节孔内，所述的前挡板上设有若干针孔，且针孔内嵌有前端具有针尖的破膜针，破膜针后端固定有带磁性的针头，前挡板底面对应的针孔孔壁加深设有针槽，针头位于针槽内，所述的后挡板上设有若干在后挡板顶面开口的吸附槽，吸附槽槽底固定有磁块，且吸附槽和针槽错位，且针头顶在后挡板顶面上，针尖穿出前挡板顶面，且能通过旋转推杆，带动调节杆旋转，以带动后挡板旋转，并使滑块从滑槽一端滑动到滑槽另一端，并使针槽和吸附槽对齐，且磁块吸附针头，使破膜针整体进入吸附槽内，且所述的前进液孔和后进液孔始终连通。

破膜筒伸入阴道，将破膜筒前端顶住胎膜，之后后拉推杆，即可利用负压使胎膜被破膜针刺破，之后旋转推杆，带动调节杆旋转，以带动后挡板旋转，并使滑块从滑槽一端滑动到滑槽另一端，并使针槽和吸附槽对齐，且磁块吸附针头，使破膜针整体进入吸附槽内，因此能快速隐藏破膜针，避免发生危险，且前进液孔和后进液孔始终连通，因此能避免影响吸入羊水操作。

在上述的一种妇产科安全破膜器中，所述的前挡板顶面呈内凹球形面状，且对应的球心位于破膜筒轴线上，所述的针孔沿前挡板顶面形状对应的径向设置。

因此能利用前挡板顶面很好的顶柱胎膜。

在上述的一种妇产科安全破膜器中，所述的前进液孔与破膜筒同轴设置，若干后进液孔沿破膜筒周向分布。

因此结构更加合理紧凑。

在上述的一种妇产科安全破膜器中，所述的破膜筒为透明材料制成。

与现有技术相比，本实用新型具有如下优点：

破膜筒伸入阴道，将破膜筒前端顶住胎膜，之后后拉推杆，即可利用负压使胎膜被破膜针刺破，之后旋转推杆，带动调节杆旋转，以带动后挡板旋转，并使滑块从滑槽一端滑动到滑槽另一端，并使针槽和吸附槽对齐，且磁块吸附针头，使破膜针整体进入吸附槽内，因此能快速隐藏破膜针，避免发生危险，且前进液孔和后进液孔始终连通，因此能避免影响吸入羊水操作。

附图说明

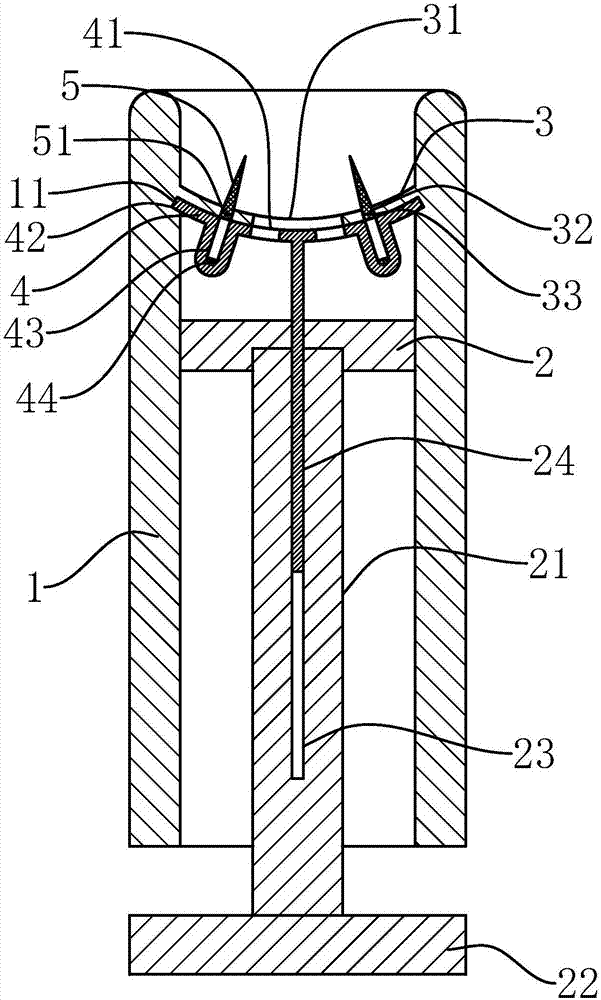

图1是本破膜器剖视图。

图中，

1、破膜筒；11、滑槽；

2、活塞；21、推杆；22、推块；23、调节孔；24、调节杆；

3、前挡板；31、前进液孔；32、针孔；33、针槽；

4、后挡板；41、后进液孔；42、滑块；43、吸附槽；44、磁块；

5、破膜针；51、针头。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1所示，本实用新型一种妇产科安全破膜器，包括圆筒状破膜筒1，还包括从破膜筒1后端伸入，且前端固定有活塞2的推杆21，推杆21后端固定有推块22，活塞2外壁与破膜筒1内壁活动密封贴合，还包括分别与破膜筒1同轴设置的板状前挡板3和后挡板4，前挡板3底面与后挡板4顶面贴合，前挡板3边缘与破膜筒1靠近前端的内壁固定，前挡板3和后挡板4上分别设有前进液孔31和后进液孔41，破膜筒1内壁设有弧形滑槽11，后挡板4外沿设有滑块42，滑块42滑动嵌在滑槽11上，后挡板4底面中心位置垂直固定有正多边形杆状调节杆24，活塞2和推杆21上设有横截面呈多边形的调节孔23，且调节杆24后端配合穿设在调节孔23内，前挡板3上设有若干针孔32，且针孔32内嵌有前端具有针尖的破膜针5，破膜针5后端固定有带磁性的针头51，前挡板3底面对应的针孔32孔壁加深设有针槽33，针头51位于针槽33内，后挡板4上设有若干在后挡板4顶面开口的吸附槽43，吸附槽43槽底固定有磁块44，且吸附槽43和针槽33错位，且针头51顶在后挡板4顶面上，针尖穿出前挡板3顶面，且能通过旋转推杆21，带动调节杆24旋转，以带动后挡板4旋转，并使滑块42从滑槽11一端滑动到滑槽11另一端，并使针槽33和吸附槽43对齐，且磁块44吸附针头51，使破膜针5整体进入吸附槽43内，且前进液孔31和后进液孔41始终连通。

进一步的，前挡板3顶面呈内凹球形面状，且对应的球心位于破膜筒1轴线上，针孔32沿前挡板3顶面形状对应的径向设置。前进液孔31与破膜筒1同轴设置，若干后进液孔41沿破膜筒1周向分布。破膜筒1为透明材料制成。

破膜筒1伸入阴道，将破膜筒1前端顶住胎膜，之后后拉推杆21，即可利用负压使胎膜被破膜针5刺破，之后旋转推杆21，带动调节杆24旋转，以带动后挡板4旋转，并使滑块42从滑槽11一端滑动到滑槽11另一端，并使针槽33和吸附槽43对齐，且磁块44吸附针头51，使破膜针5整体进入吸附槽43内，因此能快速隐藏破膜针5，避免发生危险，且前进液孔31和后进液孔41始终连通，因此能避免影响吸入羊水操作。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了破膜筒1、滑槽11、活塞2、推杆21、推块22、调节孔23、调节杆24、前挡板3、前进液孔31、针孔32、针槽33、后挡板4、后进液孔41、滑块42、吸附槽43、磁块44、破膜针5、针头51等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
