技术领域

本实用新型属于精神科医疗器械技术领域，涉及一种带快速固定功能的精神科约束椅。

背景技术

现有精神科患者一般利用手铐脚铐固定在约束椅上，而无法根据患者情况合理调节约束程度，且固定不方便，因此有必要进行改进。

发明内容

本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能方便调节患者约束程度，且能快速进行固定的带快速固定功能的精神科约束椅。

本实用新型的目的可通过下列技术方案来实现：一种带快速固定功能的精神科约束椅，包括椅座和连接在椅座后侧的椅背，还包括四根竖直设置，并分别与椅座四角垂直连接的椅脚，还包括两根平行空心扶手管和与扶手管平行的两根空心加强管，左侧两根椅脚之间各垂直连接有一根扶手管和一根加强管，右侧两根椅脚之间各垂直连接有一根扶手管和一根加强管，其特征在于：所述的扶手管和加强管上各设有一个约束机构，所述的约束机构包括前端固定有约束套的约束绳，且约束绳穿过扶手管或加强管，且约束绳上沿长度方向固定有若干卡块，所述的扶手管后端和加强管后端分别铰接有挡板，且挡板与铰接部之间设有扭簧，且扭簧扭动挡板，使挡板盖在扶手管后端和加强管后端，且位于扶手管和加强管外侧，并靠近挡板的卡块卡在挡板外侧。

患者的手腕和脚腕分别固定在约束套上，之后通过拉动约束绳后端，使卡块推动挡板，由于挡板与铰接部之间设有扭簧，因此挡板能自动复位，且靠近挡板的卡块卡在挡板外侧，因此可以调紧约束绳，也可以外翻挡板，使卡块进入扶手管和加强管内，以调松约束绳，因此能根据患者情况快速调整约束程度。

在上述的一种带快速固定功能的精神科约束椅中，位于后侧的椅脚上设有U形锁钩，还包括与约束绳后端固定的连接套，连接套上设有一字形连接孔，且连接套通过连接孔套在锁钩上，并通过固定在锁钩上的挂锁固定。

因此在可调的基础上，更加安全。

在上述的一种带快速固定功能的精神科约束椅中，所述的约束绳前端从扶手管靠近前端的上侧管壁伸出。

因此适应手腕位置。

在上述的一种带快速固定功能的精神科约束椅中，所述的卡块呈球形。

因此能避免卡块割手。

与现有技术相比，本实用新型具有如下优点：

患者的手腕和脚腕分别固定在约束套上，之后通过拉动约束绳后端，使卡块推动挡板，由于挡板与铰接部之间设有扭簧，因此挡板能自动复位，且靠近挡板的卡块卡在挡板外侧，因此可以调紧约束绳，也可以外翻挡板，使卡块进入扶手管和加强管内，以调松约束绳，因此能根据患者情况快速调整约束程度。

附图说明

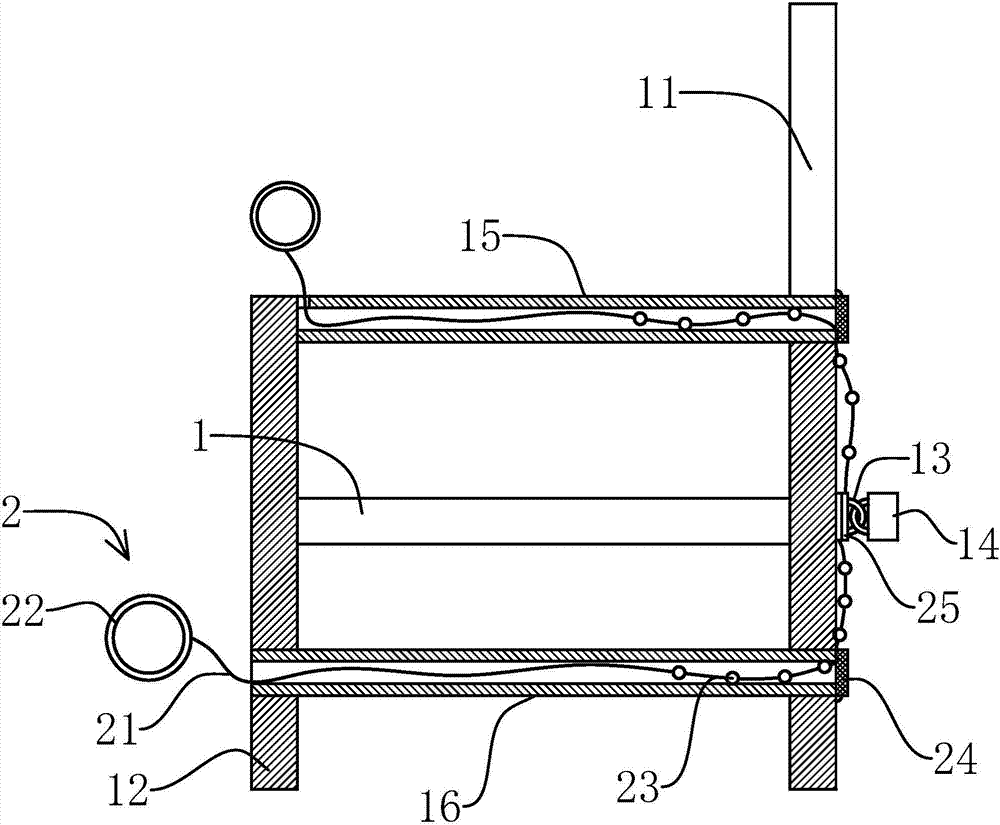

图1和图2分别是本约束椅主视图和侧视剖视图。

图中，

1、椅座；11、椅背；12、椅脚；13、锁钩；14、挂锁；15、扶手管；16、加强管；

2、约束机构；21、约束绳；22、约束套；23、卡块；24、挡板；25、连接套。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1和图2所示，本实用新型一种带快速固定功能的精神科约束椅，包括椅座1和连接在椅座1后侧的椅背11，还包括四根竖直设置，并分别与椅座1四角垂直连接的椅脚12，还包括两根平行空心扶手管15和与扶手管15平行的两根空心加强管16，左侧两根椅脚12之间各垂直连接有一根扶手管15和一根加强管16，右侧两根椅脚12之间各垂直连接有一根扶手管15和一根加强管16，扶手管15和加强管16上各设有一个约束机构2，约束机构2包括前端固定有约束套22的约束绳21，且约束绳21穿过扶手管15或加强管16，且约束绳21上沿长度方向固定有若干卡块23，扶手管15后端和加强管16后端分别铰接有挡板24，且挡板24与铰接部之间设有扭簧，且扭簧扭动挡板24，使挡板24盖在扶手管15后端和加强管16后端，且位于扶手管15和加强管16外侧，并靠近挡板24的卡块23卡在挡板24外侧。

进一步的，位于后侧的椅脚12上设有U形锁钩13，还包括与约束绳21后端固定的连接套25，连接套25上设有一字形连接孔，且连接套25通过连接孔套在锁钩13上，并通过固定在锁钩13上的挂锁14固定。约束绳21前端从扶手管15靠近前端的上侧管壁伸出。卡块23呈球形。

患者的手腕和脚腕分别固定在约束套22上，之后通过拉动约束绳21后端，使卡块23推动挡板24，由于挡板24与铰接部之间设有扭簧，因此挡板24能自动复位，且靠近挡板24的卡块23卡在挡板24外侧，因此可以调紧约束绳21，也可以外翻挡板24，使卡块23进入扶手管15和加强管16内，以调松约束绳21，因此能根据患者情况快速调整约束程度。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了椅座1、椅背11、椅脚12、锁钩13、挂锁14、扶手管15、加强管16、约束机构2、约束绳21、约束套22、卡块23、挡板24、连接套25等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
