技术领域

本实用新型涉及一种美术教具，具体说是一种带有画板的组合式工具箱。

背景技术

市面上的画板和工具箱大多是都是分开使用的，携带画板、画纸、画笔、颜料等需要使用工具箱，画板的体积较大，不能组合折叠，但大部分用具需要整理分类存放，特别是携带大量美术用具的时候，携带起来十分不方便，因此设计一种可折叠便携式美术画板并且可以存储美术用具的工具箱是非常有必要的。

实用新型内容

针对上述存在的问题，本实用新型提出了一种带有画板的组合式工具箱，可增大了画板面积，减小空间占用，简单便捷，改善用具的整理分类的效果，提高美术用具的携带量。

为了实现上述的目的，本实用新型采用以下的技术方案：

一种带有画板的组合式工具箱，包括箱体、画板，所述箱体为上端未封口的矩形体空心结构，所述箱体前侧设有方孔，所述箱体内设有通过所述方孔前后活动的存储柜，所述箱体左侧铰接设有所述画板，所述画板为右侧未封口的长方体空心结构，所述画板内插接设有板面，所述画板右下端铰接设有支撑杆，所述支撑杆为下端未封口的空心结构，所述支撑杆内插接设有滑杆。

优选的，所述画板右端两侧、所述支撑杆下端分别设有定位螺栓。

优选的，所述箱体右端设有支撑所述滑杆的凹槽。

优选的，所述箱体右侧设有伸缩杆。

优选的，所述箱体下端支撑腿上铰接设有万向滑轮。

由于采用上述的技术方案，本实用新型的有益效果是：自由调节画板的倾斜度，可增大了画板面积，减小空间占用，简单便捷，有效的改善用具的整理分类的效果，提高美术用具的携带量，便于用具的携带，增强了工具箱的实用性。

附图说明

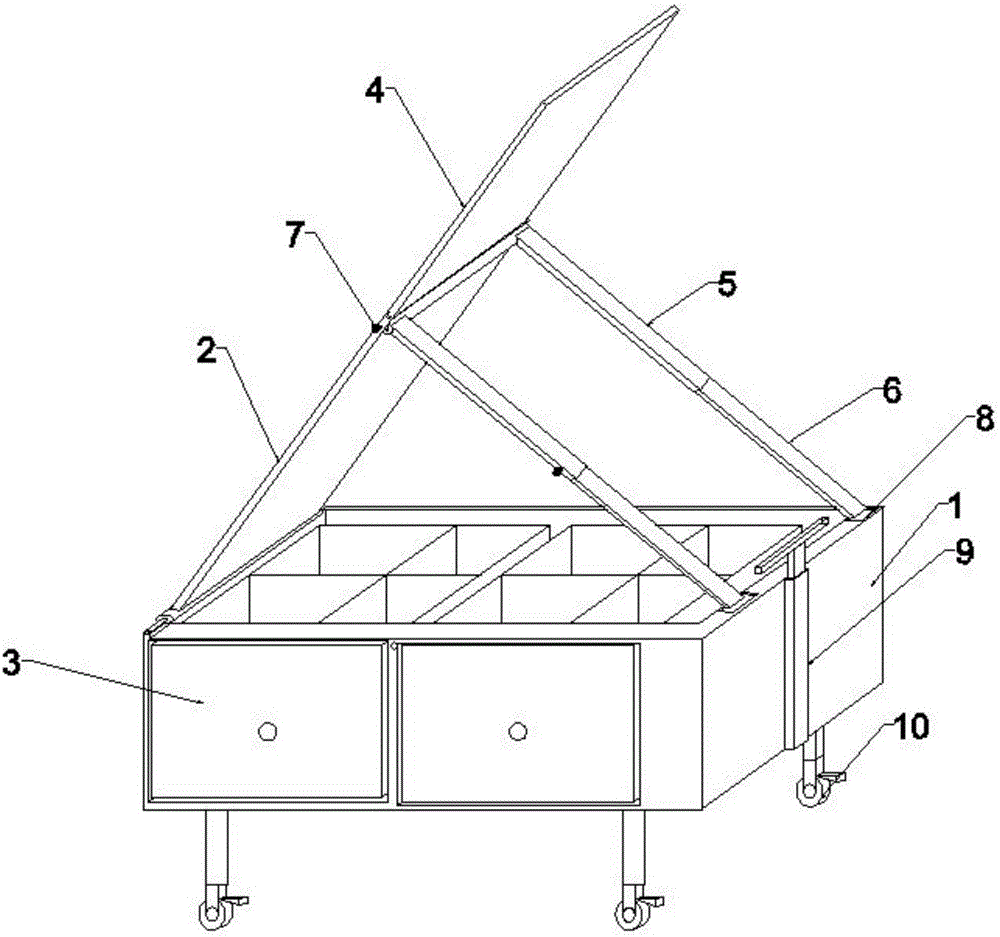

图1为本实用新型结构示意图；

图2为本实用新型图1的正视图(画板闭合时)；

图中：1、箱体，2、画板，3、存储柜，4、板面，5、支撑杆，6、滑杆，7、定位螺栓，8、凹槽，9、伸缩杆，10、万向滑轮。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述。基于本实用新型的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

一种带有画板的组合式工具箱，如图1和2，包括箱体1、画板2，箱体1为上端未封口的矩形体空心结构，箱体1前侧设有方孔，箱体1内设有通过方孔前后活动的存储柜3，箱体1左侧铰接设有画板2，画板2为右侧未封口的长方体空心结构，画板2内插接设有板面4，画板2右下端铰接设有支撑杆5，支撑杆5为下端未封口的空心结构，支撑杆5内插接设有滑杆6。

优选的，画板2右端两侧、支撑杆5下端分别设有定位螺栓7，支撑杆5下端设有贯通的螺孔，螺孔上插接定位螺栓7，定位螺栓7转动可挤压滑杆6，达到固定滑杆6的作用(画板上定位螺栓作用原理相同，在此不追赘述)。

优选的，箱体1右端设有支撑滑杆6的凹槽8。

优选的，箱体1右侧设有伸缩杆9，用于推拉工具箱。

优选的，箱体1下端支撑腿上铰接设有万向滑轮10。

本实用新型的有益效果是：画板和箱体能组合，将折叠的画板通过支撑杆自由调节画板的倾斜度，画板面积较小时，可将插接在画板内的板面抽出通过定位螺栓固定，增大画板了面积，减小了空间占用，简单便捷，画板闭合时可将箱体封闭，存储柜可存放大量美术用具，有效的改善用具的整理分类的效果，提高美术用具的携带量，便于用具的携带，增强了工具箱的实用性。
