技术领域

本实用新型涉及一种冰柜铰链，特别涉及一种缓冲式冰柜铰链。

背景技术

冰柜作为一种用于存储各种需要冷冻的食品专业储藏工具，使用非常广泛。冰柜门是通过铰链与冰柜相连接，冰柜门在开启或关闭是通过铰链实现的。现有的冰柜铰链包括安装架、转臂以及弹簧，现有的冰柜在使用过程中，打开冰柜门时，弹簧受到压缩产生回复力，从而使得冰柜门在关闭过程中，速度较快，平稳性较差，导致稳定性降低，冰柜门易损坏，且密封性受到影响，因此，我们提出一种缓冲式冰柜铰链。

实用新型内容

本实用新型的主要目的在于提供一种缓冲式冰柜铰链，通过设有安装架、转臂、缓冲基座、轴杆a、滚轮、挡板、弹簧、活动挡板、螺母和调节螺栓，转臂闭合过程中缓冲基座会挤压着滚轮，使挡板位移让弹簧紧绷，从来带来缓冲的效果，旋转调节调节螺栓，可增加或缩短活动挡板与挡板之间间距，调节缓冲力度，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种缓冲式冰柜铰链，包括安装架、转臂、缓冲基座、轴杆a、滚轮、挡板、弹簧、活动挡板、螺母和调节螺栓，所述安装架左端内腔中活动铰接有转臂，所述转臂右端内腔中安装有缓冲基座，所述安装架前后两端的上侧均横向开设有活动槽a，且活动槽a内纵向贯穿有轴杆a，所述轴杆a中部外壁套装有滚轮，所述轴杆a右端下侧安装有挡板，所述安装架右端内腔中安装有螺母，所述螺母内旋接有调节螺栓，所述螺母左端置有活动挡板，所述活动挡板与挡板之间安装有弹簧。

进一步的，所述安装架左端侧壁安装有磁铁a，所述转臂左端外壁安装有磁铁b。

进一步的，所述挡板右端中部横向安装有支架，所述弹簧右端插接在支架外壁，所述螺母下端通过垂直安装有支撑杆与安装架右端内壁连接。

进一步的，所述安装架前后两端的下侧均横向开设有活动槽b，所述活动挡板前后两端外壁通过安装有轴杆b置于各活动槽b内。

与现有技术相比，本实用新型具有如下有益效果：

1.本实用新型的缓冲式冰柜铰链，通过设有安装架、转臂、缓冲基座、轴杆a、滚轮、挡板、弹簧、活动挡板、螺母和调节螺栓，转臂闭合过程中缓冲基座会挤压着滚轮，使挡板位移让弹簧紧绷，从来带来缓冲的效果，旋转调节调节螺栓，可增加或缩短活动挡板与挡板之间间距，调节缓冲力度。

附图说明

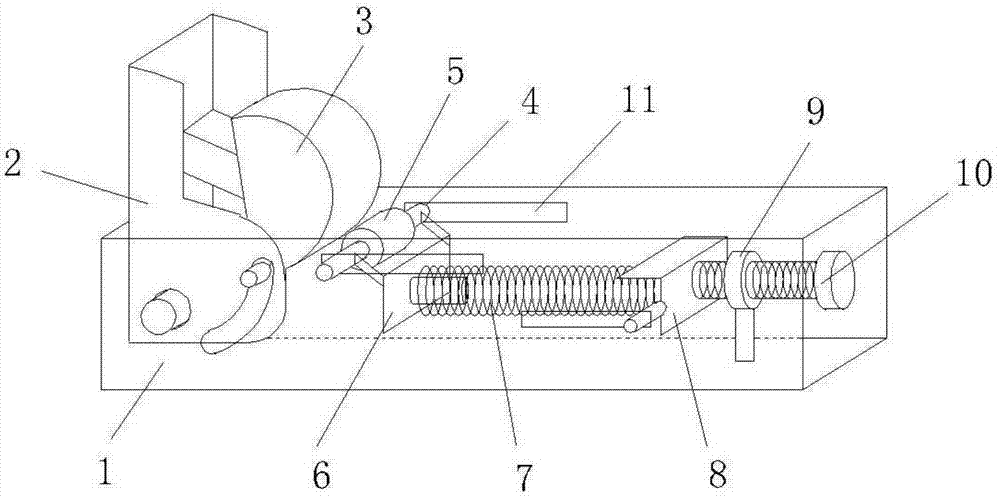

图1为本实用新型缓冲式冰柜铰链的整体结构示意图；

图2为本实用新型缓冲式冰柜铰链的局部结构示意图。

图中：1、安装架；2、转臂；3、缓冲基座；4、轴杆a；5、滚轮；6、挡板；7、弹簧；8、活动挡板；9、螺母；10、调节螺栓；11、活动槽a；12、磁铁a；13、磁铁b；14、支架；15、支撑杆；16、活动槽b；17、轴杆b。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，一种缓冲式冰柜铰链，包括安装架1、转臂2、缓冲基座3、轴杆a4、滚轮5、挡板6、弹簧7、活动挡板8、螺母9和调节螺栓10，所述安装架1左端内腔中活动铰接有转臂2，所述转臂2右端内腔中安装有缓冲基座3，所述安装架1前后两端的上侧均横向开设有活动槽a11，且活动槽a11内纵向贯穿有轴杆a4，所述轴杆a4中部外壁套装有滚轮5，所述轴杆a4右端下侧安装有挡板6，所述安装架1右端内腔中安装有螺母9，所述螺母9内旋接有调节螺栓10，所述螺母9左端置有活动挡板8，所述活动挡板8与挡板6之间安装有弹簧7。

其中，所述安装架1左端侧壁安装有磁铁a12，所述转臂2左端外壁安装有磁铁b13。

其中，所述挡板6右端中部横向安装有支架14，所述弹簧7右端插接在支架14外壁，所述螺母9下端通过垂直安装有支撑杆15与安装架1右端内壁连接。

其中，所述安装架1前后两端的下侧均横向开设有活动槽b16，所述活动挡板8前后两端外壁通过安装有轴杆b17置于各活动槽b16内。

工作原理：使用时，转臂2闭合过程中其内壁的缓冲基座3会挤压着滚轮滚轮5，使其带动着轴杆a4右移，而轴杆a4右移使其右端下侧的挡板6同步右移，让活动挡板8与挡板6之间弹簧7紧绷，从来带来缓冲的效果，旋转拧紧调节螺栓10，可使调节螺栓10在安装架1右端内腔中的螺母9内旋转左移，调节螺栓10左移可使活动挡板8同步左移，缩短活动挡板8与挡板6之间间距，使弹簧7收缩，从而调节缓冲力度，转臂2开合到最大限度使，其左端外壁磁铁b13可与安装架1左端侧的磁铁a12相吸附，操作方便，使用效果较为理想，较为实用。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
