技术领域

本实用新型涉及桥梁施工技术领域，具体为一种桥梁施工用防掉落装置。

背景技术

桥梁是当代社会节省陆地面积或过海的一种方式，能便于人们出行，桥梁以及成为人们生活中重要的出行道路之一，所以对桥梁的施工尤为重要，但是在桥梁施工的过程中所产生的残渣和灰尘可能会掉落影响桥下的环境和影响桥底施工人员正常施工，落尘掉落到眼睛里还有可能对操作工眼睛造成损伤，为解决上述问题，我们提出了一种桥梁施工防掉落装置。

实用新型内容

本实用新型提供了一种桥梁施工用防掉落装置，该桥梁施工用防掉落装置，解决了桥梁施工掉落物影响环境和下方行人人身安全的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种桥梁施工用防掉落装置，包括桥体、支撑杆、固定杆和防掉落装置，所述桥体底部的两侧分别与两根支撑杆的顶部固定连接，所述支撑杆的底部与地面固定连接，所述桥体的两侧分别与两根固定杆的一端固定连接，所述固定杆的另一端与地面固定连接，所述防掉落装置位于桥体正下方；

所述防掉落装置包括：主板、在车轮组、液压千斤顶、液压升降杆和落尘收集机构，所述主板底部的两侧与车轮组的顶部固定连接，所述车轮组的两侧固定安装有液压千斤顶，所述主板的顶部与液压升降杆的底部固定连接，所述主板的顶部与落尘收集机构连接，所述液压升降杆的顶部与落尘收集机构连接；

所述落尘收集机构包括：第一导流板、过滤板、支撑架、传输带、储尘盒、第二导流板、传动轴、固定块和电机，所述第一导流板的一端与液压升降杆的顶部固定连接，所述第一导流板的另一侧与过滤板的一端固定连接，所述支撑架的底部与主板的顶部固定连接，所述传动轴的一端通过轴承穿过支撑架并与支撑架活动连接，所述传动轴的外表面与传输带的内表面固定连接，所述传动轴的另一端与电机的输出轴固定连接，所述电机的底部与固定块的顶部连接，所述固定块的底部与主板的顶部固定连接，所述储尘盒放置在主板的顶部上，所述储尘盒顶部的右侧与第二导流板的底部固定连接。

优选的，所述电机外表面安装有固定套并通过固定套与固定块固定连接。

优选的，所述电机的转速为100-200r/min。

优选的，所述车轮组的数量为两个，且均由三个车轮组成。

优选的，所述液压升降杆的数量为两个。

优选的，所述第一导流板的数量为两个且分别与两个液压升降杆的顶部固定连接。

借由上述技术方案，本实用新型提供了一种桥梁施工用防掉落装置。至少具备以下有益效果：

（1）该桥梁施工用防掉落装置，通过第一导流板和过滤网可对施工残渣和落尘进行筛分，保证了桥下施工人员的人身安全并防止环境污染。

（2）该桥梁施工用防掉落装置，通过传输带和储尘盒可以将落尘收集，避免落尘散落在地上被风吹起来对环境造成污染。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本申请的一部分：

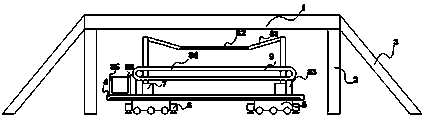

图1为本实用新型的结构示意图；

图2为本实用新型的结构图1中的左视图；

图3为本实用新型的结构图1中防掉落装置的左视图。

图中：1桥体、2支撑杆、3固定杆、9防掉落装置：4主板、5车轮组、6液压千斤顶、7液压升降杆、8落尘收集机构：81第一导流板、82过滤板、83支撑架、84传输带、85储尘盒、86第二导流板、87传动轴、88固定块、89电机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

请参阅图1-3，本实用新型提供一种技术方案：一种桥梁施工用防掉落装置，包括桥体1、支撑杆2、固定杆3和防掉落装置9，桥体1底部的两侧分别与两根支撑杆2的顶部固定连接，支撑杆2的作用是架高桥体1并保证桥体1不会塌落支撑杆2的底部与地面固定连接，桥体1的两侧分别与两根固定杆3的一端固定连接，固定杆3的另一端与地面固定连接，固定杆3的作用保证桥体1在遇到突发情况例如地震时能保证较高的稳定性，防掉落装置9位于桥体1正下方；

防掉落装置9包括：主板4、在车轮组5、液压千斤顶6、液压升降杆7和落尘收集机构8，主板4底部的两侧与车轮组5的顶部固定连接，车轮组5的数量为两个，且均由三个车轮组成，车轮组5的两侧固定安装有液压千斤顶6，液压千斤顶6的作用是将整个防掉落装置9支撑起来，防止轮胎侧滑导致施工故障，主板4的顶部与液压升降杆7的底部固定连接，液压升降杆7的数量为两个，主板4的顶部与落尘收集机构8连接，液压升降杆7的顶部与落尘收集机构8连接；

落尘收集机构8包括：第一导流板81、过滤板82、支撑架83、传输带84、储尘盒85、第二导流板86、传动轴87、固定块88和电机89，电机89外表面安装有固定套并通过固定套与固定块88固定连接，电机89的转速为100-200r/min，第一导流板81的一端与液压升降杆7的顶部固定连接，第一导流板81的数量为两个且分别与两个液压升降杆7的顶部固定连接，第一导流板81的另一侧与过滤板82的一端固定连接，通过第一导流板81和过滤网80可对施工残渣和落尘进行筛分，保证了桥下施工人员的人身安全并防止环境污染，支撑架83的底部与主板4的顶部固定连接，传动轴87的一端通过轴承穿过支撑架83并与支撑架83活动连接，传动轴87的外表面与传输带84的内表面固定连接，传动轴87的另一端与电机89的输出轴固定连接，电机89的底部与固定块88的顶部连接，固定块88的底部与主板4的顶部固定连接，储尘盒85放置在主板4的顶部上，储尘盒85顶部的右侧与第二导流板86的底部固定连接，通过传输带84和储尘盒85可以将落尘收集，避免落尘散落在地上被风吹起来对环境造成污染。

在使用时，将防掉落装置9移动到桥体1需施工处的正下方，提升液压升降杆7，使液压升降杆7的顶部触碰桥体1底部，启动传输带84，开始对桥体1进行施工，在施工过程中产生的落尘和残渣掉落，通过第一导流板81将掉落物导向过滤板82，过滤板82将残渣和落尘筛分，落尘掉落至传输带84上，通过传输带84将落尘传输到储尘盒85中进行收集，一处施工完成后，放下液压升降杆7，对过滤板82上的残渣进行收集清理，再将防掉落装置9移动到下一处需施工处进行工作。

以上对本实用新型所提供的桥梁施工用防掉落装置进行了详细介绍。本实用新型应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。
