技术领域

本实用新型涉及电力工程技术领域，具体为一种用于电缆接线的剥皮装置。

背景技术

电能因易于转换、传输和控制，成为现代社会物质文明与精神文明的技术基础，电能的生产主要靠火电厂、水电站和核电站，有条件的地方还利用潮汐、地热和风能来发电，电能的输送和分配主要通过高、低压交流电力网络来实现，在电力工程铺设的过程中需要对电缆进行接线工作，在接线之前需要对电缆进行剥皮工作，现有的剥皮工作一般都是工作人员手持刀具对电缆进行手动的剥皮工作，这样一来不仅费时费时、效率低下，而且还有可能伤到工作人员的双手。

实用新型内容

本实用新型的目的在于提供一种用于电缆接线的剥皮装置，具备高效的优点，解决了现有的剥皮工作一般都是工作人员手持刀具对电缆进行手动的剥皮工作，这样一来不仅费时费时、效率低下，而且还有可能伤到工作人员双手的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于电缆接线的剥皮装置，包括固定机构，所述固定机构的右侧固定连接有剪切机构，所述固定机构的底部固定连接有握持机构，所述固定机构包括套筒，所述套筒内腔的顶部设置有压板，所述套筒顶部的两侧均开设有通孔，所述压板顶部的两侧均固定连接有连接杆，所述连接杆的顶部通过通孔的内腔并延伸至套筒的顶部，所述连接杆的顶部固定连接有连接板，所述连接板顶部的轴心处开设有第一螺纹孔，所述第一螺纹孔的内腔螺纹连接有第一螺纹杆，所述第一螺纹杆的底部通过轴承与套筒固定连接，所述第一螺纹杆的顶部固定连接有第一手轮，所述剪切机构包括连接筒，所述连接筒的左侧通过轴承与套筒固定连接，所述连接筒的表面固定连接有齿轮圈，所述连接筒右侧的顶部设置有切刀，所述切刀的顶部固定连接有支撑板，所述支撑板的顶部开设有第二螺纹孔，所述第二螺纹孔的内腔螺纹连接有第二螺纹杆，所述第二螺纹杆的底部通过轴承与连接筒固定连接，所述第二螺纹杆的顶部固定连接有第二手轮。

优选的，所述连接筒右侧的顶部固定连接有滑块，所述切刀的左侧开设有滑槽，所述滑块远离连接筒的一端延伸至滑槽的内腔。

优选的，所述握持机构包括握把，所述握把的顶部与套筒固定连接，所述握把的内腔设置有蓄电池，所述握把右侧的顶部固定连接有电机，所述电机的输出轴固定连接有与齿轮圈配合使用的主动齿轮，所述主动齿轮与齿轮圈啮合。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过套筒、压板、通孔、连接杆、连接板、第一螺纹孔、第一螺纹杆和第一手轮的配合使用，能够对电缆进行固定，更好的保证了剥皮工作的进行，通过连接筒、齿轮圈、切刀、支撑板、第二螺纹孔、第二螺纹杆、第二手轮、滑块、滑槽、握把、电机和主动齿轮的配合使用，能够自动的对电缆表面的保护层进行切断工作，省时省力，极大的提高了接线效率，而且还不会伤害工作人员的双手。

2、本实用新型通过设置第一手轮，能够更好的对第一螺纹杆进行转动，更好的对电缆进行固定，通过设置第二手轮，能够更好的对第二螺纹杆进行转动，更方便对切割的深度进行调节，通过设置滑块和滑槽，能够更好对切刀进行限定，更好的保证了其稳定性，通过设置握把，能够更好的对本装置进行握持，更好的保证了剥皮工作的进行。

附图说明

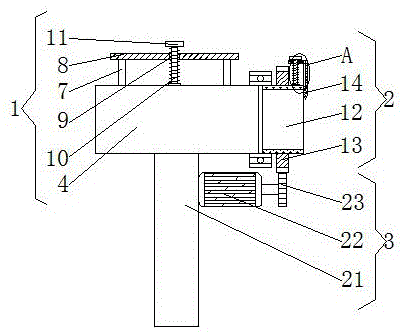

图1为本实用新型结构示意图；

图2为本实用新型套筒与压板左视剖视示意图；

图3为本实用新型图1中A处的局部结构放大示意图。

图中：1固定机构、2剪切机构、3握持机构、4套筒、5压板、6通孔、7连接杆、8连接板、9第一螺纹孔、10第一螺纹杆、11第一手轮、12连接筒、13齿轮圈、14切刀、15支撑板、16第二螺纹孔、17第二螺纹杆、18第二手轮、19滑块、20滑槽、21握把、22电机、23主动齿轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种用于电缆接线的剥皮装置，包括固定机构1，固定机构1包括套筒4，套筒4内腔的顶部设置有压板5，套筒4顶部的两侧均开设有通孔6，压板5顶部的两侧均固定连接有连接杆7，连接杆7的顶部通过通孔6的内腔并延伸至套筒4的顶部，连接杆7的顶部固定连接有连接板8，连接板8顶部的轴心处开设有第一螺纹孔9，第一螺纹孔9的内腔螺纹连接有第一螺纹杆10，第一螺纹杆10的底部通过轴承与套筒4固定连接，第一螺纹杆10的顶部固定连接有第一手轮11，通过设置第一手轮11，能够更好的对第一螺纹杆10进行转动，更好的对电缆进行固定，固定机构1的右侧固定连接有剪切机构2，剪切机构2包括连接筒12，连接筒12的左侧通过轴承与套筒4固定连接，连接筒12的表面固定连接有齿轮圈13，连接筒12右侧的顶部设置有切刀14，切刀14的顶部固定连接有支撑板15，支撑板15的顶部开设有第二螺纹孔16，第二螺纹孔16的内腔螺纹连接有第二螺纹杆17，第二螺纹杆17的底部通过轴承与连接筒12固定连接，第二螺纹杆17的顶部固定连接有第二手轮18，通过设置第二手轮18，能够更好的对第二螺纹杆17进行转动，更方便对切割的深度进行调节，连接筒12右侧的顶部固定连接有滑块19，切刀14的左侧开设有滑槽20，滑块19远离连接筒12的一端延伸至滑槽20的内腔，通过设置滑块19和滑槽20，能够更好对切刀14进行限定，更好的保证了其稳定性，固定机构1的底部固定连接有握持机构3，握持机构3包括握把21，握把21的顶部与套筒4固定连接，握把21的内腔设置有蓄电池，通过设置握把21，能够更好的对本装置进行握持，更好的保证了剥皮工作的进行，握把21右侧的顶部固定连接有电机22，电机22的输出轴固定连接有与齿轮圈13配合使用的主动齿轮23，主动齿轮23与齿轮圈13啮合，通过套筒4、压板5、通孔6、连接杆7、连接板8、第一螺纹孔9、第一螺纹杆10和第一手轮11的配合使用，能够对电缆进行固定，更好的保证了剥皮工作的进行，通过连接筒12、齿轮圈13、切刀14、支撑板15、第二螺纹孔16、第二螺纹杆17、第二手轮18、滑块19、滑槽20、握把21、电机22和主动齿轮23的配合使用，能够自动的对电缆表面的保护层进行切断工作，省时省力，极大的提高了接线效率，而且还不会伤害工作人员的双手。

使用时，通过将电缆依次通过套筒4和连接筒12，移动至合适的距离之后，通过转动第一手轮11带动第一螺纹杆10转动，第一螺纹杆10带动连接板8向下移动，连接板8带动连接杆7向下移动，连接杆7带动压板5、向下移动对电缆进行固定，然后通过转动第二手轮18带动第二螺纹杆17转动，第二螺纹杆17带动支撑板15向下移动，支撑板15带动切刀14向下移动，移动至合适的距离后停止转动，然后通过开启开关电机22通电，电机22带动主动齿轮23转动，主动齿轮23带动齿轮圈13转动，齿轮圈13带动连接筒12转动，连接筒12带动切刀14转动对电缆进行环切，完成剥皮工作。

综上所述：该用于电缆接线的剥皮装置，通过固定机构1、剪切机构2和握持机构3的配合，解决了现有的剥皮工作一般都是工作人员手持刀具对电缆进行手动的剥皮工作，这样一来不仅费时费时、效率低下，而且还有可能伤到工作人员双手的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
