技术领域

本发明涉及展示架领域，具体地说是一种水晶的展示架。

背景技术

水晶装饰品因其晶莹亮丽深受人们的喜爱，现有的水晶展示架一般只能三百六十度旋转展示，观看的人站在一个位置难以观看水晶的所有位置，针对上述问题，提出了本装置。

发明内容

针对上述技术的不足，本发明提出了一种水晶的展示架，能够克服上述缺陷。

本发明是一种水晶的展示架，包括底座以及设置于所述底座上侧的下旋转轴，所述下旋转轴可进行旋转，所述下旋转轴上端固定设有外环，所述外环中设有前后贯穿的第一空腔，所述第一空腔中设有内环，所述内环中设有与所述第一空腔连通的连通槽，所述第一空腔内壁上固定设有三组固定杆，所述固定杆延伸至所述连通槽中，所述内环中设有与所述连通槽连通的滑槽，所述固定杆位于所述连通槽中一端固定设有滑动配合于所述滑槽中的T形块，所述内环中设有第二空腔，所述第二空腔内壁中设有向前开口的滑轨，所述滑轨中滑动设有第一环形齿条，所述内环中设有第三空腔，所述第三空腔前后贯穿，所述第二空腔左右内壁中转动设有齿轮轴，所述齿轮轴一端延伸至所述第三空腔中，所述齿轮轴位于所述第二空腔中一端固定设有传动齿轮，所述传动齿轮与所述滑轨啮合，所述齿轮轴中设有左右贯通的螺纹孔，所述螺纹孔中螺纹配合有螺纹杆，所述第三空腔中上下对称设有支撑杆，所述支撑杆与所述第三空腔内壁固定连接，所述支撑杆、所述螺纹杆一端固定设有环形玻璃，所述环形玻璃为透明材料，所述环形玻璃相抵组合成为一个球体，所述环形玻璃相抵所形成的球体中为展示腔，下侧所述支撑杆上固定设有固定块，所述固定块上端面左右对称设有导向槽，所述导向槽中滑动设有导向块，所述导向块上端面与所述螺纹杆之间连接有连接杆，所述第一空腔、所述第二空腔中设有动力机构，将水晶放置在所述展示腔中后，所述动力机构驱动所述内环转动，所述动力机构驱动所述下旋转轴转动，从而实现水晶的七百二十度展示。

优选地，所述动力机构包括固定设置于所述第一空腔内壁的固定板，所述固定板前端面固定设有副旋转马达，所述副旋转马达前端动力连接有上旋转轴，所述上旋转轴上固定设有旋转齿轮，所述内环外圆面固定设有第二环形齿条，所述旋转齿轮与所述第二环形齿条啮合，所述第二空腔内壁上固定设有动力马达，所述动力马达上端动力连接有动力轴，所述动力轴上固定设有主动齿轮，所述主动齿轮与所述第一环形齿条啮合，所述底座中固定设有主旋转马达，所述主旋转马达与所述下旋转轴动力连接，所述主旋转马达启动时带动所述下旋转轴转动从而使所述外环转动，所述动力马达启动时通过所述主动齿轮使所述第一环形齿条转动，所述副旋转马达启动时通过所述旋转齿轮、所述第二环形齿条带动所述内环转动。

优选地，所述第三空腔内壁固定设有至少一组灯，所述灯提供营造氛围与照明的功能。

综上所述，本发明结构简单，使用简便，解决了传统展示架只能三百六十度旋转展示的缺点，实现了七百二十度无死角展示，从而实现水晶展示过程中观众可以充分观看水晶的各个角度，实现更好的展示效果。

附图说明

下面结合图1-5对本发明进行详细说明，其中，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

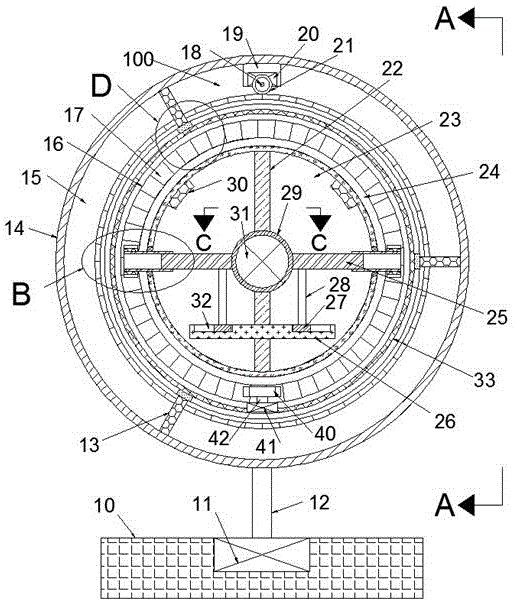

图1为本发明的一种水晶的展示架的整体结构示意图；

图2为图1中A-A处结构示意图；

图3为图1中B处结构示意图；

图4为图1中C-C处结构示意图；

图5为图1中D处结构示意图。

具体实施方式

下面结合附图说明和实施例对本发明作进一步说明，本发明的方式包括但不仅限于以下实施例。

如图1-5所示，本发明装置的一种水晶的展示架，包括底座10以及设置于所述底座10上侧的下旋转轴12，所述下旋转轴12可进行旋转，所述下旋转轴12上端固定设有外环14，所述外环14中设有前后贯穿的第一空腔15，所述第一空腔15中设有内环33，所述内环33中设有与所述第一空腔15连通的连通槽37，所述第一空腔15内壁上固定设有三组固定杆13，所述固定杆13延伸至所述连通槽37中，所述内环33中设有与所述连通槽37连通的滑槽35，所述固定杆13位于所述连通槽37中一端固定设有滑动配合于所述滑槽35中的T形块38，所述内环33中设有第二空腔24，所述第二空腔24内壁中设有向前开口的滑轨16，所述滑轨16中滑动设有第一环形齿条17，所述内环33中设有第三空腔23，所述第三空腔23前后贯穿，所述第二空腔24左右内壁中转动设有齿轮轴38，所述齿轮轴38一端延伸至所述第三空腔23中，所述齿轮轴38位于所述第二空腔24中一端固定设有传动齿轮34，所述传动齿轮34与所述滑轨16啮合，所述齿轮轴38中设有左右贯通的螺纹孔39，所述螺纹孔39中螺纹配合有螺纹杆25，所述第三空腔23中上下对称设有支撑杆22，所述支撑杆22与所述第三空腔23内壁固定连接，所述支撑杆22、所述螺纹杆25一端固定设有环形玻璃29，所述环形玻璃29为透明材料，所述环形玻璃29相抵组合成为一个球体，所述环形玻璃29相抵所形成的球体中为展示腔31，下侧所述支撑杆22上固定设有固定块26，所述固定块26上端面左右对称设有导向槽32，所述导向槽32中滑动设有导向块27，所述导向块27上端面与所述螺纹杆25之间连接有连接杆28，所述第一空腔15、所述第二空腔24中设有动力机构100，将水晶放置在所述展示腔31中后，所述动力机构100驱动所述内环33转动，所述动力机构100驱动所述下旋转轴12转动，从而实现水晶的七百二十度展示。

有益地，所述动力机构100包括固定设置于所述第一空腔15内壁的固定板19，所述固定板19前端面固定设有副旋转马达20，所述副旋转马达20前端动力连接有上旋转轴18，所述上旋转轴18上固定设有旋转齿轮21，所述内环33外圆面固定设有第二环形齿条36，所述旋转齿轮21与所述第二环形齿条36啮合，所述第二空腔24内壁上固定设有动力马达41，所述动力马达41上端动力连接有动力轴42，所述动力轴42上固定设有主动齿轮40，所述主动齿轮40与所述第一环形齿条17啮合，所述底座10中固定设有主旋转马达11，所述主旋转马达11与所述下旋转轴12动力连接，所述主旋转马达11启动时带动所述下旋转轴12转动从而使所述外环14转动，所述动力马达41启动时通过所述主动齿轮40使所述第一环形齿条17转动，所述副旋转马达20启动时通过所述旋转齿轮21、所述第二环形齿条36带动所述内环33转动。

有益地，所述第三空腔23内壁固定设有至少一组灯30，所述灯30提供营造氛围与照明的功能。

所述的一种水晶的展示架的实现方法，包括如下步骤：

启动动力马达41，动力轴42带动主动齿轮40转动从而使第一环形齿条17转动，传动齿轮34转动带动齿轮轴38旋转，螺纹杆25相互远离从而使左右环形玻璃29分离，此时将待展示的水晶放置在展示腔31中，启动动力马达41反转使左右环形玻璃29重新相抵，启动灯30，启动主旋转马达11，主旋转马达11带动下旋转轴12转动，下旋转轴12带动外环14转动，外环14通过固定杆13、齿轮轴38带动内环33三百六十度转动，副旋转马达20启动，副旋转马达20带动上旋转轴18转动，上旋转轴18带动旋转齿轮21转动，旋转齿轮21通过第二环形齿条36带动内环33三百六十度转动，从而实现水晶的七百二十度展示。

综上所述，本发明结构简单，使用简便，解决了传统展示架只能三百六十度旋转展示的缺点，实现了七百二十度无死角展示，从而实现水晶展示过程中观众可以充分观看水晶的各个角度，实现更好的展示效果。

以上所述，仅为发明的具体实施方式，但发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在发明的保护范围之内。因此，发明的保护范围应该以权利要求书所限定的保护范围为准。
