技术领域
本发明涉及工艺品技术领域,具体为一种台灯工艺品。
背景技术
现有工艺品台灯具有基础照明功能外,还具有美观的外形,但其外形通常为固定设置,无法变换,其次,现有的台灯上功能单调,未设置熏香装置,为此,有必要对现有技术中台灯工艺品进一步的改进,从而提高台灯的实用性与观赏性。
发明内容
本发明的目的在于提供一种台灯工艺品,用于克服现有技术中的上述缺陷。
根据本发明的一种台灯工艺品,包括底座,所述底座内设有转动腔,所述转动腔内转动设有转动柱,所述转动腔右侧设有驱动装置,所述转动柱右侧面与所述驱动装置啮合,所述转动柱内设有升降腔,所述升降腔下侧壁内转动设有下端与所述驱动装置动力连接的螺纹轴,所述螺纹轴顶端伸入至所述升降腔内且螺纹连接有升降柱,所述升降柱顶部端面伸入至外界且安装有照明灯,所述照明灯下侧电性连接有导电线,所述升降柱顶部端面均设有四个开槽,所述开槽内转动安装有开合片,所述开合片为含羞草的枝叶形状,所述开合片与所述开槽之间固设有扭簧,所述开合片顶端缠绕有可晃动的丝带,所述升降腔左右侧相通设有限位槽,所述升降柱左右端固设有可在所述限位槽内滑动的限位块,所述底座左侧面内设有储电块,所述导电线下端通过左侧的所述限位块与所述储电块用以电性连接,所述储电块上侧设有接电装置,所述接电装置上侧设有环形的熏香腔,所述熏香腔下侧壁内固设有环形的隔板,所述隔板下侧安装有环形的加热板,所述加热板下侧安装有与所述接电装置电性连接的导电块,所述储电块为所述照明灯与所述加热板供电,所述底座右侧面内设有指示装置,所述指示装置用以显示所述储电块的供电状态,所述熏香腔与外界之间连通设有四个通孔,所述通孔与所述开合片位置对应,所述通孔上侧设有四个挤压装置,所述挤压装置用以开合所述通孔;所述升降柱带动所述照明灯转动,当所述储电块为所述加热板供电时,所述熏香腔内的熏香随着所述升降柱转动飘散,所述丝带晃动可增加熏香的发散。
进一步的技术方案,所述驱动装置包括与所述转动腔相通的转槽,所述转槽上端壁内固设有电机,所述转槽内通过转轴转动设有转动齿轮,所述转动齿轮与所述转动柱啮合,所述转轴上端动力连接于所述电机,所述转槽下侧设有啮合腔,所述转轴下端延伸至所述啮合腔内且固设有主动齿轮,所述主动齿轮左侧设有从动齿轮,所述螺纹轴下端延伸至所述啮合腔内且与所述从动齿轮固连,所述啮合腔下侧面内相通设有推槽,所述推槽内滑动安装有推块,所述推块上转动设有传动齿轮,所述传动齿轮与所述从动齿轮及所述主动齿轮用以啮合,所述推槽右侧与外界连通设有拨槽,所述拨槽内转动安装有左端与所述推块铰接的拨杆,所述拨杆右端延伸至外界;下压所述拨杆使得所述推块上升,则所述传动齿轮啮合连接所述从动齿轮与主动齿轮,使得所述电机同时驱动所述升降柱转动及上升。
进一步的技术方案,所述接电装置包括有滑动安装于所述储电块与左侧的所述限位槽之间的抵接电块,所述抵接电块上侧面固设有用以所述抵接电块复位的第一复位组件,左侧的所述限位槽上端面内相通设有压槽,所述压槽内滑动安装有压块,所述压块左侧面上固设有用以所述压块复位的第二复位组件,所述压槽左端壁内相通设有连槽,所述连槽内滑动设有连块,所述连块右端与所述压块顶端抵接,所述连块上侧面固设有用以所述连块复位的第三复位组件,所述连块左端固设有与所述导电块电性连接的通电块,所述通电块与所述储电块电性连接有通电线,其中,所述抵接电块与所述压块之间的竖直距离小于所述限位块的高度,所述抵接电块与所述压槽下端之间的距离大于所述限位块的高度,则所述限位块可单独与所述抵接电块或所述压块抵接,则所述照明灯亮灯与所述加热板加热熏香发散独立进行,此外,所述限位块还可与所述抵接电块及所述压块一同抵接,则所述照明灯与所述熏香腔内的熏香同步操作。
进一步的技术方案,所述指示装置包括与右侧的所述限位槽相通的两个滑槽,所述滑槽内滑动设有滑块,所述滑块右侧面内设有凹槽,所述凹槽内固设有压簧,所述滑块右侧安装有显示灯,上侧的显示灯亮,表示所述照明灯工作,下侧的所述显示灯亮表示所述加热板工作加热熏香,两个所述显示灯一同亮时,表示所述照明灯与所述加热板同步工作。
进一步的技术方案,所述挤压装置包括与所述通孔相通的按压腔,所述按压腔内滑动安装有用以开合所述通孔的密封板,所述按压腔内转动安装有转杆,所述转杆远离所述升降腔一端与所述密封板顶端铰接,所述转杆另一端铰接安装有按压杆,所述按压杆底端与所述按压腔之间固设有转簧,所述按压杆顶端延伸至外界且与所述开合片抵接;所述开合片展开时,下压所述按压杆,使得所述密封板打开所述通孔,用以熏香的发散。
本发明的有益效果是:本发明结构简单,操作方便,照明灯可升降与转动,其外侧的开合板可将照明灯包围或展开,此外,工艺品台灯的外周设有熏香装置,可在照明灯旋转的过程中,散发香味,此台灯多功能,造型特殊,具有工艺观赏性及实用性。
附图说明

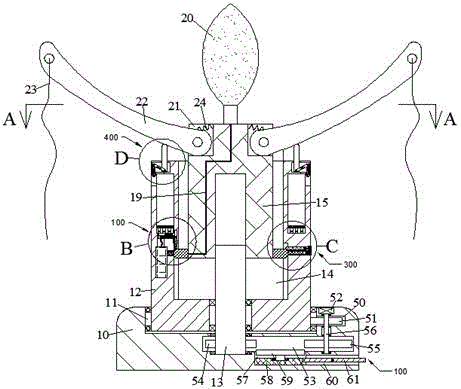

图1是本发明的一种台灯工艺品的内部整体结构示意图;
图2是本发明中图1中“A-A”方向结构示意图;
图3是本发明中图1中“B”放大结构示意图;
图4是本发明中图1中“C”放大结构示意图;
图5是本发明中图1中“D”放大结构示意图。
具体实施方式
下面结合图1-5对本发明进行详细说明,为叙述方便,现对下文所说的方位规定如下:下文所说的左右前后上下方向与图1本身投影关系的左右前后上下方向一致。
参照图1-5,从正面看下侧有底座10,上侧有照明灯20的一种台灯工艺品,包括底座10,所述底座10内设有转动腔11,所述转动腔11内转动设有转动柱12,所述转动腔11右侧设有驱动装置100,所述转动柱12右侧面与所述驱动装置100啮合,所述转动柱12内设有升降腔14,所述升降腔14下侧壁内转动设有下端与所述驱动装置100动力连接的螺纹轴13,所述螺纹轴13顶端伸入至所述升降腔14内且螺纹连接有升降柱15,所述升降柱15顶部端面伸入至外界且安装有照明灯20,所述照明灯20下侧电性连接有导电线19,所述升降柱15顶部端面均设有四个开槽21,所述开槽21内转动安装有开合片22,所述开合片22为含羞草的枝叶形状,所述开合片22与所述开槽21之间固设有扭簧24,所述开合片22顶端缠绕有可晃动的丝带23,所述升降腔14左右侧相通设有限位槽18,所述升降柱15左右端固设有可在所述限位槽18内滑动的限位块17,所述底座10左侧面内设有储电块34,所述导电线19下端通过左侧的所述限位块17与所述储电块34用以电性连接,所述储电块34上侧设有接电装置200,所述接电装置200上侧设有环形的熏香腔25,所述熏香腔25下侧壁内固设有环形的隔板26,所述隔板26下侧安装有环形的加热板27,所述加热板27下侧安装有与所述接电装置200电性连接的导电块28,所述储电块34为所述照明灯20与所述加热板27供电,所述底座10右侧面内设有指示装置300,所述指示装置300用以显示所述储电块34的供电状态,所述熏香腔25与外界之间连通设有四个通孔45,所述通孔45与所述开合片22位置对应,所述通孔45上侧设有四个挤压装置400,所述挤压装置400用以开合所述通孔45;所述升降柱15带动所述照明灯20转动,当所述储电块34为所述加热板27供电时,所述熏香腔25内的熏香随着所述升降柱15转动飘散,所述丝带23晃动可增加熏香的发散。
有益地,所述驱动装置100包括与所述转动腔11相通的转槽50,所述转槽50上端壁内固设有电机52,所述转槽50内通过转轴56转动设有转动齿轮51,所述转动齿轮51与所述转动柱12啮合,所述转轴56上端动力连接于所述电机52,所述转槽50下侧设有啮合腔53,所述转轴56下端延伸至所述啮合腔53内且固设有主动齿轮55,所述主动齿轮55左侧设有从动齿轮54,所述螺纹轴13下端延伸至所述啮合腔53内且与所述从动齿轮54固连,所述啮合腔53下侧面内相通设有推槽57,所述推槽57内滑动安装有推块58,所述推块58上转动设有传动齿轮59,所述传动齿轮59与所述从动齿轮54及所述主动齿轮55用以啮合,所述推槽57右侧与外界连通设有拨槽60,所述拨槽60内转动安装有左端与所述推块58铰接的拨杆61,所述拨杆61右端延伸至外界;下压所述拨杆61使得所述推块58上升,则所述传动齿轮59啮合连接所述从动齿轮54与主动齿轮55,使得所述电机52同时驱动所述升降柱15转动及上升。
有益地,所述接电装置200包括有滑动安装于所述储电块34与左侧的所述限位槽18之间的抵接电块35,所述抵接电块35上侧面固设有用以所述抵接电块35复位的第一复位组件36,左侧的所述限位槽18上端面内相通设有压槽37,所述压槽37内滑动安装有压块38,所述压块38左侧面上固设有用以所述压块38复位的第二复位组件39,所述压槽37左端壁内相通设有连槽29,所述连槽29内滑动设有连块30,所述连块30右端与所述压块38顶端抵接,所述连块30上侧面固设有用以所述连块30复位的第三复位组件31,所述连块30左端固设有与所述导电块28电性连接的通电块32,所述通电块32与所述储电块34电性连接有通电线33,其中,所述抵接电块35与所述压块38之间的竖直距离小于所述限位块17的高度,所述抵接电块35与所述压槽37下端之间的距离大于所述限位块17的高度,则所述限位块17可单独与所述抵接电块35或所述压块38抵接,则所述照明灯20亮灯与所述加热板27加热熏香发散独立进行,此外,所述限位块17还可与所述抵接电块35及所述压块38一同抵接,则所述照明灯20与所述熏香腔25内的熏香同步操作。
有益地,所述指示装置300包括与右侧的所述限位槽18相通的两个滑槽40,所述滑槽40内滑动设有滑块41,所述滑块41右侧面内设有凹槽42,所述凹槽42内固设有压簧43,所述滑块41右侧安装有显示灯44,上侧的显示灯44亮,表示所述照明灯20工作,下侧的所述显示灯44亮表示所述加热板27工作加热熏香,两个所述显示灯44一同亮时,表示所述照明灯20与所述加热板27同步工作。
有益地,所述挤压装置400包括与所述通孔45相通的按压腔46,所述按压腔46内滑动安装有用以开合所述通孔45的密封板47,所述按压腔46内转动安装有转杆48,所述转杆48远离所述升降腔14一端与所述密封板47顶端铰接,所述转杆48另一端铰接安装有按压杆49,所述按压杆49底端与所述按压腔46之间固设有转簧70,所述按压杆49顶端延伸至外界且与所述开合片22抵接;所述开合片22展开时,下压所述按压杆49,使得所述密封板47打开所述通孔45,用以熏香的发散。
初始状态时,开合片22靠近收拢将照明灯20包围,升降柱15顶端收缩在升降腔14内,密封板47密封通孔45,扭簧24处于压缩状态,熏香腔25内有加有香精的清水。
工作时,电机52工作驱动转动齿轮51转动,则主动齿轮55转动,下压拨杆61使得推块58上升,则传动齿轮59左右侧与从动齿轮54及主动齿轮55啮合,则从动齿轮54带动螺纹轴13转动,升降柱15顶端伸出至外界,则开合片22在扭簧24作用下展开,开合片22展开时,下压按压杆49,通过转杆48使得密封板47上升,打开通孔45,当左侧的限位块17与抵接电块35抵接时,储电块34与导电线19通电,使得照明灯20亮用以照明,此时右侧的限位块17挤压下侧的滑块41与下侧的显示灯44抵接,则下侧的显示灯44亮灯,当限位块17上升至与抵接电块35与压块38同步抵接时,则连块30左移,使得通电块32与导电块28抵接,则储电块34为加热板27供电,加热熏香腔25内的水,香味通过通孔45散发至外界,此时,右侧的限位块17挤压两个滑块41右移,则两个显示灯44亮灯,当限位块17上升至与压块38抵接但与抵接电块35脱离时,则储电块34单独为加热板27供电,此时,上侧的显示灯44单独亮灯,可根据需要自主选择,其后,松开拨杆61,则传动齿轮59与从动齿轮54及主动齿轮55脱离,螺纹轴13停止转动,升降柱15停止升降,转动柱12转动,则照明灯20转动照明,丝带23随着转动并在空气中晃动,将熏香腔25内的香味扩散。
本发明的有益效果是:本发明结构简单,操作方便,照明灯可升降与转动,其外侧的开合板可将照明灯包围或展开,此外,工艺品台灯的外周设有熏香装置,可在照明灯旋转的过程中,散发香味,此台灯多功能,造型特殊,具有工艺观赏性及实用性。
本领域的技术人员可以明确,在不脱离本发明的总体精神以及构思的情形下,可以做出对于以上实施例的各种变型。其均落入本发明的保护范围之内。本发明的保护方案以本发明所附的权利要求书为准。
