技术领域

本实用新型涉及畜牧养殖设备技术领域，尤其涉及一种活禽养殖用自动投食供水装置。

背景技术

随着科技的发展，农业生产也在迅速发展，活禽养殖从传统的人工圈养或放养，发展为现在大规模养殖场，在现有技术中，大规模饲养活禽，都是采用先将饲料和水配好，然后人工搬运到养殖房进行投放，不能自动投放，工作效率较低，且饲料容易浪费。随着养殖业对生产效益的不断要求，无人监管模式成为禽畜饲养的主流，传统的喂养模式不但浪费人力和物力，对饲料进行了大量浪费，造成了不必要的经济损失。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的问题，而提出的一种活禽养殖用自动投食供水装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种活禽养殖用自动投食供水装置，包括底座和外壳体，所述底座的中部固定安装有外壳体，所述底座上方的左右两端均固定安装有限位座，所述限位座的内部固定连接有弹簧，所述限位座的内部嵌入设置有连杆，所述连杆的上方固定安装有储物槽，所述外壳体的内部右侧开口设置有储水腔，所述储水腔的内部底端固定安装有紫外线灯，所述外壳体的内部左侧开口设置有储料仓，所述储料仓内部的右上方固定安装有干燥剂储存盒，所述储料仓和储水腔的底端均嵌入设置有出料通道，所述储水腔和储料仓内壁的一侧均固定安装有限位板，所述限位板的底端均嵌入设置有挡板，所述挡板的中部开口设置有出料口。

优选的，所述挡板的一侧通过连杆与储物槽的外侧固定连接，所述挡板贯穿出料通道与限位板内部相契合。

优选的，所述弹簧的顶部与连杆底端固定连接，所述弹簧处于初始状态时，挡板的出料口正好设置在出料通道中。

优选的，所述出料通道倾斜状设置在储水腔、储料仓的底端，所述储物槽正好位于储水腔、储料仓的底端。

优选的，所述挡板在限位板的内部呈水平方向上下滑动。

优选的，所述弹簧处于压缩状态时，挡板的上方正好覆盖在出料通道中。

优选的，所述紫外线灯通过电源线与外部电源之间电性连接。

本实用新型提供了一种活禽养殖用自动投食供水装置，具有以下有益效果：

1、该种活禽养殖用自动投食供水装置通过设置有储物槽，使得当储物槽中没有水或者饲料时，弹簧推动储物槽上移，使得储物槽一侧的挡板同时上移，当挡板的出料口与出料通道处在同一水平面时，水和饲料会由于重力穿过挡板的出料口从出料通道中掉落在储物槽内，当储物槽内的饲料和水过多时，储物槽拉动挡板下移，使得挡板将出料通道覆盖，饲料和水不再掉落，从而可实现装置自动投食喂水，进一步的降低了工人的劳动强度。

2、该种活禽养殖用自动投食供水装置通过设置有干燥剂储存盒和紫外线灯，使得当饲料和水分别储存在储料仓和储水腔中时，干燥剂储存盒内的干燥剂在储料仓内相对密封的情况下，可吸附储料仓和饲料中的湿气，防止饲料霉变，紫外线灯可发出紫外线光束，对储水腔内的水进行杀菌，进一步的延缓了饲料霉变和水变质的速度，对饲料和水的保存效果更好。

附图说明

图1为本实用新型中整体结构示意图；

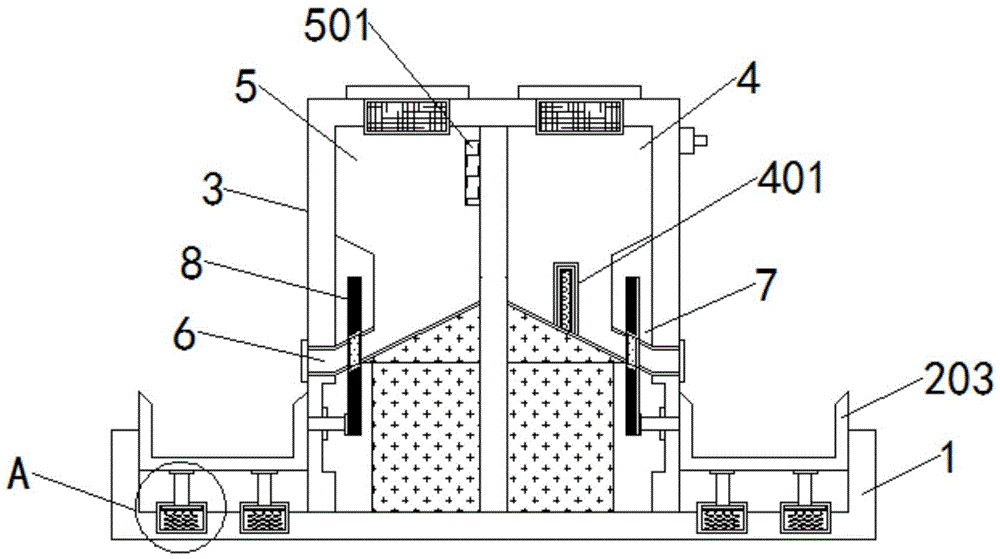

图2为本实用新型中整体结构剖面示意图；

图3为本实用新型中图2A处放大结构示意图；

图4为本实用新型中挡板局部结构示意图。

图例说明：

1-底座，2-限位座，201-弹簧，202-连杆，203-储物槽，3-外壳体，4-储水腔，401-紫外线灯，5-储料仓，501-干燥剂储存盒，6-出料通道，7-限位板，8-挡板，801-出料口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

参照图1-4，一种活禽养殖用自动投食供水装置，包括底座1和外壳体3，底座1的中部固定安装有外壳体3，底座1上方的左右两端均固定安装有限位座2，限位座2的内部固定连接有弹簧201，限位座2的内部嵌入设置有连杆202，连杆202的上方固定安装有储物槽203，外壳体3的内部右侧开口设置有储水腔4，储水腔4的内部底端固定安装有紫外线灯401，外壳体3的内部左侧开口设置有储料仓5，储料仓5内部的右上方固定安装有干燥剂储存盒501，储料仓5和储水腔4的底端均嵌入设置有出料通道6，储水腔4和储料仓5内壁的一侧均固定安装有限位板7，限位板7的底端均嵌入设置有挡板8，挡板8的中部开口设置有出料口801。

本实施例中，挡板8的一侧通过连杆与储物槽203的外侧固定连接，挡板8贯穿出料通道6与限位板7内部相契合，更加便于当储物槽203会由于重力而拉动挡板8上下移动时，挡板8的出料口801同时上下移动，来控制饲料和水的投放。

本实施例中，弹簧201的顶部与连杆202底端固定连接，弹簧201处于初始状态时，挡板8的出料口801正好设置在出料通道6中，使得当储物槽203中没有水或者饲料时，弹簧201会通过连杆202推动储物槽203上移，使得储物槽203一侧的挡板8同时上移，当挡板8的出料口801与出料通道6处在同一水平面时，水和饲料会由于重力穿过挡板8的出料口801从出料通道6中掉落在储物槽203内，实现自动投食供水。

本实施例中，出料通道6倾斜状设置在储水腔4、储料仓5的底端，储物槽203正好位于储水腔4、储料仓5的底端，使得当饲料和水穿过出料通道6掉落时，水和饲料会正好掉落在储物槽203中。

本实施例中，挡板8在限位板7的内部呈水平方向上下滑动，使得储物槽203会由于重力而拉动挡板8上下移动，让挡板8控制饲料和水的投放。

本实施例中，弹簧201处于压缩状态时，挡板8的上方正好覆盖在出料通道6中，使得当水和饲料掉落在储物槽203内时，储物槽203拉动挡板8下移，挤压弹簧201，这时挡板8正好将出料通道6覆盖，使得饲料和水不再掉落。

本实施例中，紫外线灯401通过电源线与外部电源之间电性连接，更加便于紫外线灯401在通电时，紫外线灯401可发出紫外线光束，对储水腔4内的水进行杀菌，进一步的延缓了水变质的速度。

工作原理：使用时，预先将装置放置在平稳的地面上并将装置与外部电源连接，之后往储水腔4和储料仓5中分别注入适量的水和饲料，当储物槽203中没有水或者饲料时，弹簧201会通过连杆202推动储物槽203上移，使得储物槽203一侧的挡板8同时上移，当挡板8的出料口801与出料通道6处在同一水平面时，水和饲料会由于重力穿过挡板8的出料口801从出料通道6中掉落在储物槽203内，当储物槽203内的饲料和水过多时，储物槽203拉动挡板8下移，挤压弹簧201，这时挡板8正好将出料通道6覆盖，饲料和水不再掉落，从而可实现装置自动投食喂水，进一步的降低了工人的劳动强度，当饲料和水分别储存在储料仓5和储水腔4中时，干燥剂储存盒内501的干燥剂在储料仓4内相对密封的情况下，可吸附储料仓4和饲料中的湿气，防止饲料霉变，储水腔4中的紫外线灯401可发出紫外线光束，对储水腔4内的水进行杀菌，进一步的延缓了饲料霉变和水变质的速度，对饲料和水的保存效果更好。
