技术领域

本实用新型涉及插座技术领域，尤其涉及一种户外可折叠防水插座。

背景技术

插座是指有一个或多个电路接线可插入的座，通过它可插入各种接线，便于与其他电路接通，生活中通常需要在户外安装插座以便于在户外对各种用电设备的使用，常规的插座一般不带任何防雨结构，因此在对户外插座进行安装时就需要考虑其安装位置是否防雨。而在实际生活中，当遇到极端天气情况或者人为意外因素时，还是有可能造成安装在防雨位置的插座进水，进而造成短路，存在不安全因素，并且现在的插座插孔多的话，必然会增加插座的长度与宽度，存放起来也不便，所以亟需一种既能够折叠又能够防水的户外插座解决插座存放，以及安全性的问题。

实用新型内容

为解决上述技术问题，本实用新型提供一种户外可折叠防水插座，以解决现有的户外插座体积大并且防水效果差的问题。

本实用新型一种户外可折叠防水插座的目的与功效，由以下具体技术手段达成：一种户外可折叠防水插座，包括插座本体、一号插座、二号插座、插槽、盖板,插座本体由一号插座与二号插座铰接而成，一号插座、二号插座顶部均等距离依次固定连接有插槽，插槽内部设有插孔，插槽内部一侧铰接有盖板，盖板远离与插槽铰接处一端底部中心位置固定连接有卡扣，插槽内远离与盖板铰接处一端中心位置固定连接有卡槽，卡槽底部固定连接有压缩弹簧，压缩弹簧上端套接有弹片，一号插座与二号插座铰接一侧上端固定连接有一号对接槽，一号插座与二号插座铰接一侧上端左右两侧均固定连接有二号导电装置，二号插座与一号插座铰接一侧上端固定连接有一号对接块，二号插座与一号插座铰接一侧上端左右两侧均固定连接有一号导电装置，一号插座一侧连接有电源线。

优选的，一号对接块与一号对接槽对应卡接，一号对接块与一号对接槽呈“口”型。

优选的，一号导电装置还包括有二号对接槽、一号绝缘套、导电金属块，二号对接槽内部中心位置固定连接诶有导电金属块，二号对接槽内部固定连接有一号绝缘套，导电金属块连接二号插座内侧电源连接线，一号绝缘套可为绝缘橡胶、绝缘塑料等材质。

优选的，二号导电装置还包括有二号对接块、插孔、导电片，二号对接块中心位置固定连接有插孔，插孔底部固定连接有导电片，导电片连接一号插座内部电源线，二号对接块为绝缘材料，绝缘塑料、绝缘橡胶等。

优选的，二号对接块对应卡接二号对接槽，插孔对应导电金属块卡接，导电金属块与导电片相接。

优选的，卡槽还包括有，压紧块、一号滑槽、二号滑槽，卡槽内两侧中心位置均设有一号滑槽，一号滑槽内侧设有二号滑槽，二号滑槽内侧卡接有压紧块，压紧块外侧宽度与一号滑槽一致，压紧块位于一号滑槽内上端套接有弹簧，一号滑槽内径大于二号滑槽。

优选的，卡扣底部为三棱柱状，尖刺朝下，卡扣中心位置对应压紧块外状设置，压紧块与卡扣相接一侧中心位置为平面，中心位置上下端设为倾斜面。

优选的，弹片截面为V状，弹片内侧大小与卡扣底部尖刺大小一致。

有益效果：

本实用新型一号插座与二号插座之间铰接，且一号插座与二号插座铰接处一侧分别设有插槽以及导电金属块，插槽内侧设有导电片，当处于折叠状态并且一号插座电源线连接电源时，二号插座内部处于断电状态，且插槽被一号插座与二号插座覆盖，隐藏在内部，不仅将插座的体积变小便于存放，同时可以防止雨水淋入插槽，使内部电路断路造成插座损坏，还能够防止儿童将手指放入插孔内，优势明显，安全性高。

本实用新型设有盖板，当插座本体正常使用时，使用的插槽插入插头，其余插槽均被盖板盖住，防止雨水或外界因素导致水进入插孔内部，并且盖板盖住插槽时，盖板底部卡扣与卡槽内部压紧块限位固定，使盖板与插槽紧密相接，密封性能高，防止雨水渗透至插槽内，进一步提高了防水性能。

附图说明

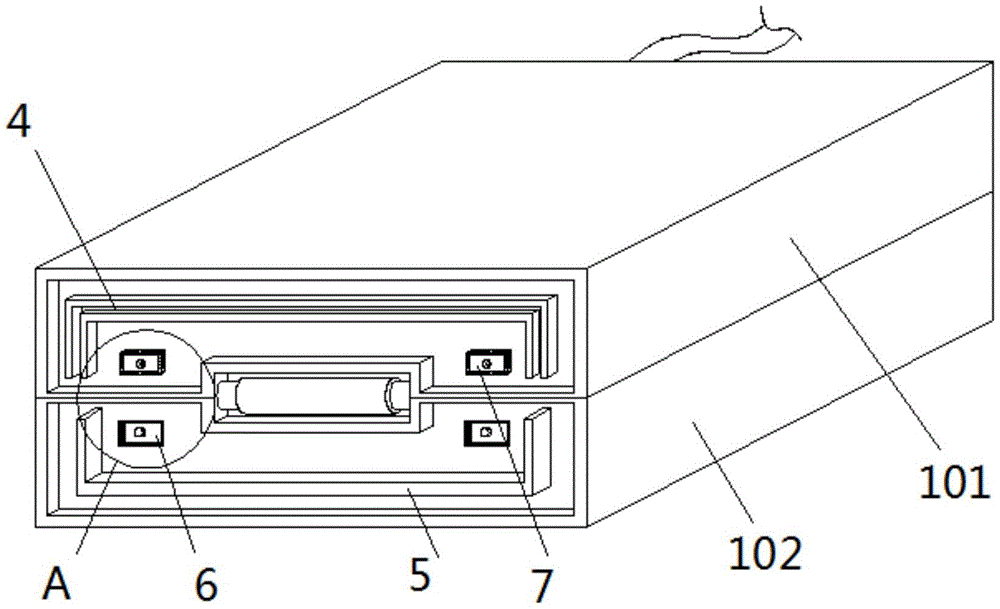

图1为本实用新型整体结构示意图。

图2为本实用新型插座本体结构示意图。

图3为本实用新型盖板结构示意图。

图4为本实用新型卡槽结构示意图。

图5为本实用新型图1的A处放大结构示意图。

图1-5中，部件名称与附图编号的对应关系为。

插座本体1、一号插座101、二号插座102、插槽2、盖板3、一号对接槽4、一号对接块5、一号导电装置6、二号对接槽601、一号绝缘套602、导电金属块603、二号导电装置7、二号对接块701、插孔702、导电片703、卡扣8、卡槽9、压紧块901、一号滑槽902、二号滑槽903、弹片10、压缩弹簧11。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

如附图1至附图5所示：一种户外可折叠防水插座，包括插座本体1、一号插座101、二号插座102、插槽2、盖板3,插座本体1由一号插座101与二号插座102铰接而成，一号插座101、二号插座102顶部均等距离依次固定连接有插槽2，插槽2内部设有插孔，插槽2内部一侧铰接有盖板3，盖板3远离与插槽2铰接处一端底部中心位置固定连接有卡扣8，插槽2内远离与盖板3铰接处一端中心位置固定连接有卡槽9，卡槽9底部固定连接有压缩弹簧11，压缩弹簧11上端套接有弹片10，一号插座101与二号插座102铰接一侧上端固定连接有一号对接槽4，一号插座101与二号插座102铰接一侧上端左右两侧均固定连接有二号导电装置7，二号插座102与一号插座101铰接一侧上端固定连接有一号对接块5，二号插座102与一号插座101铰接一侧上端左右两侧均固定连接有一号导电装置6，一号插座101一侧连接有电源线。

其中：一号对接块5与一号对接槽4对应卡接，一号对接块5与一号对接槽4呈“口”型，在折叠时，一号对接块5与一号对接槽4形成的“口”型挡块可防止雨水溅入一号导电装置6、二号导电装置7，起到一定程度的保护作用，当在使用时，一号对接块5与一号对接槽4可以将一号插座101与二号插座102紧密相接，同时使一号导电装置6与二号导电装置7电源接通，从而使插座本体1正常工作。

其中：一号导电装置6还包括有二号对接槽601、一号绝缘套602、导电金属块603，二号对接槽601内部中心位置固定连接诶有导电金属块603，二号对接槽601内部固定连接有一号绝缘套602，导电金属块603连接二号插座102内侧电源连接线，一号绝缘套602可为绝缘橡胶、绝缘塑料等材质，当正常使用时，一号导电装置6与二号导电装置7之间电源连通，一号绝缘套602可防止一号导电装置6与二号导电装置7连接处漏电的情况发生，防止安全事故发生，增加安全性能。

其中：二号导电装置7还包括有二号对接块701、插孔702、导电片703，二号对接块701中心位置固定连接有插孔702，插孔702底部固定连接有导电片703，导电片703连接一号插座101内部电源线，二号对接块701为绝缘材料，绝缘塑料、绝缘橡胶等，在折叠以及正常使用时，二号对接块701均可防止插座本体1漏电的情况发生，同时绝缘橡胶具有一定的弹性，使一号导电装置6与二号导电装置7连接更为紧密。

其中：二号对接块701对应卡接二号对接槽601，插孔702对应导电金属块603卡接，导电金属块603与导电片703相接，正常使用时，需要将导电金属块603与导电片703相接，使二号插座102通电，当处于折叠状态并且一号插座101电源线连接电源时，导电金属块603与导电片703断开，二号插座102内部处于断电状态，且插槽2被一号插座101与二号插座102覆盖，隐藏在内部，不仅将插座本体1的体积变小便于存放，同时可以防止雨水淋入插槽2，使内部电路断路造成插座损坏，还能够防止儿童将手指放入插孔内，优势明显，安全性高。

其中：卡槽9还包括有，压紧块901、一号滑槽902、二号滑槽903，卡槽9内两侧中心位置均设有一号滑槽902，一号滑槽902内侧设有二号滑槽903，二号滑槽903内侧卡接有压紧块901，压紧块901外侧宽度与一号滑槽902一致，压紧块901位于一号滑槽902内上端套接有弹簧，一号滑槽902内径大于二号滑槽903，当盖板3盖住时，卡扣8插入卡槽9，同时压紧块901压紧卡扣8两侧，使盖板3与插槽2连接紧密，从而防止水渗入插槽2内部，造成插座本体1内部短路或损坏情况发生。

其中：卡扣8底部为三棱柱状，尖刺朝下，卡扣8中心位置对应压紧块901外状设置，压紧块901与卡扣8相接一侧中心位置为平面，中心位置上下端设为倾斜面，当卡扣8尖刺斜面顶动压紧块901上端斜面时，推动压紧块901往一号滑槽903内移动，当卡扣8到卡槽9最底部时，压紧块901通过弹簧反作用力挤压夹紧卡扣8，使盖板3与插槽2卡接紧密。

其中：弹片10截面为V状，弹片10内侧大小与卡扣8底部尖刺大小一致，当需要将盖板3打开时，按压盖板3使卡扣8挤压弹片10，通过压缩弹簧11反作用力推动弹片10，使弹片10推动卡扣8，卡扣8上端斜面顶动压紧块901下端斜面，从而使压紧块901往一号滑槽903移动，使压紧块901松开卡扣8，然后将盖板3翻开，非常方便。
