技术领域

本实用新型涉及林业技术领域，具体的，涉及一种林业用木板烘干设备。

背景技术

林业是指保护生态环境保持生态平衡，培育和保护森林以取得木材和其他林产品、利用林木的自然特性以发挥防护作用的生产部门，是国民经济的重要组成部分之一，从事培育、保护、利用森林资源，充分森林的多种效益，且能持续经营森林资源，林业中木材为其中诸多产品中重要的一种，树木在砍伐后，一般都是将树木锯成扁平长条状的木板，以便于木材后续的加工，木板的后续加工过程中常常需要进行烘干工作，而现有技术中的木板烘干设备，在为了保证木板的烘干效率，都需要将木板固定在设备中，由于木板为扁平的长条状，存在固定不方便，烘干效率差等问题。因此，需要在烘干设备的基础上进一步的研究，提供一种林业用便于固定的木板烘干设备。

实用新型内容

该种林业用便于固定的木板烘干设备解决上述提出的固定不方便，烘干效率差的问题，提供一种林业用便于固定的木板烘干设备。

本实用新型提供如下技术方案：一种林业用便于固定的木板烘干设备，包括烘干箱、热风筒、载板、循环管、对接筒、隔热壳、交流电机、扇叶、加热管、定位筒、橡胶筒、轴承、转动栓、定位把手、转筒、挤压条、固定环、螺纹栓和顶盖，所述烘干箱的右侧嵌入焊接有热风筒，所述烘干箱的顶部活动套接有顶盖，所述烘干箱的顶部嵌套焊接有循环管，且循环管的右侧与热风筒的右侧对接在一起，所述热风筒的顶部嵌套焊接有对接筒，所述热风筒的内壁通过支杆粘接设置有隔热壳，所述隔热壳的内部粘接有交流电机，所述交流电机的左侧焊接设置有扇叶，所述热风筒的内壁通过支杆焊接设置有加热管，所述烘干箱的内壁焊接设置有十二根定位筒，所述定位筒的表面嵌套粘接有橡胶筒，所述烘干箱的左右两侧均嵌入焊接有六个轴承，所述轴承的中间均贯穿焊接有转动栓，所述转动栓的底部和顶部均焊接设置有定位把手，所述转动栓分别焊接设置在六根转筒的左右两端，所述转筒的表面均焊接设置有两个挤压条，所述转动栓分别活动贯穿在六个固定环的中间，且固定环通过支杆焊接设置在烘干箱的左侧，所述固定环的底部均螺纹连接有螺纹栓。

进一步的优选方案：所述挤压条呈曲面状，且挤压条的右侧面为平面，并且挤压条的右侧面与水平面保持垂直。

进一步的优选方案：所述定位把手与挤压条的右侧面保持平行，且两根定位把手位于同一条直线上。

进一步的优选方案：所述定位筒两根为一排排列在烘干箱中，且两根定位筒连成的直线与水平面保持垂直。

进一步的优选方案：所述顶盖抵在载板的顶部，且循环管的右侧与对接筒活动套接。

进一步的优选方案：所述交流电机和加热管的顶部均电性连接有电线。

有益效果：

1.本实用新型中的转筒能够在烘干箱中转动使挤压条在烘干箱转动，使挤压条右侧的平面抵在木板的左侧，从而将一排木板固定在两根定位筒和转筒之间，能够同一时间固定住诸多块木板，使木板一排排的排列在烘干箱中，从而从侧面增加烘干效率，具有木板固定方便，木板固定牢固，烘干效率块等优点；

2.本实用新型中的循环管能够将烘干箱中的热气流倒入热风筒中，使热气流循环的在烘干箱中流动，能够充分的利用热气流，使热气流循环的烘干木板，同时增加热气流在烘干箱中的流速，进而从侧面增加热气流的烘干效率。

附图说明

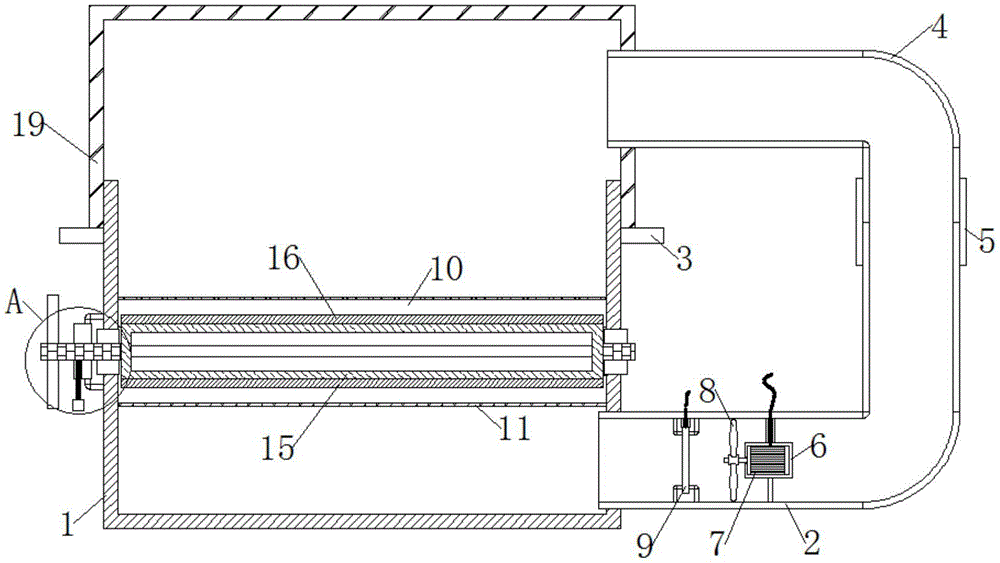

图1为本实用新型整体的结构示意图。

图2为本实用新型整体的左视剖面部分示意图。

图3为本实用新型图1中A处的放大示意图。

图1-3中：烘干箱1、热风筒2、载板3、循环管4、对接筒5、隔热壳6、交流电机7、扇叶8、加热管9、定位筒10、橡胶筒11、轴承12、转动栓13、定位把手14、转筒15、挤压条16、固定环17、螺纹栓18、顶盖19。

具体实施方式

请参阅图1至3中，本实用新型实施例中，一种林业用便于固定的木板烘干设备，包括烘干箱1、热风筒2、载板3、循环管4、对接筒5、隔热壳6、交流电机7、扇叶8、加热管9、定位筒10、橡胶筒11、轴承12、转动栓13、定位把手14、转筒15、挤压条16、固定环17、螺纹栓18和顶盖19，烘干箱1的右侧嵌入焊接有热风筒2，烘干箱1的顶部活动套接有顶盖19，烘干箱1的顶部嵌套焊接有循环管4，且循环管4的右侧与热风筒2的右侧对接在一起，热风筒2的顶部嵌套焊接有对接筒5，热风筒2的内壁通过支杆粘接设置有隔热壳6，隔热壳6的内部粘接有交流电机7，交流电机7的左侧焊接设置有扇叶8，热风筒2的内壁通过支杆焊接设置有加热管9，烘干箱1的内壁焊接设置有十二根定位筒10，定位筒10的表面嵌套粘接有橡胶筒11，烘干箱1的左右两侧均嵌入焊接有六个轴承12，轴承12的中间均贯穿焊接有转动栓13，转动栓13的底部和顶部均焊接设置有定位把手14，转动栓13分别焊接设置在六根转筒15的左右两端，转筒15的表面均焊接设置有两个挤压条16，转动栓13分别活动贯穿在六个固定环17的中间，且固定环17通过支杆焊接设置在烘干箱1的左侧，固定环17的底部均螺纹连接有螺纹栓18。

优选的，挤压条16呈曲面状，且挤压条16的右侧面为平面，并且挤压条16的右侧面与水平面保持垂直，定位把手14与挤压条16的右侧面保持平行，转筒15能够在烘干箱1中转动使挤压条16在烘干箱转动，使挤压条16右侧的平面抵在木板的左侧，从而将一排木板固定在两根定位筒10和转筒155之间，能够同一时间固定住诸多块木板，使木板一排排的排列在烘干箱1中，从而从侧面增加烘干效率，具有木板固定方便，木板固定牢固，烘干效率块等优点，且两根定位把手14位于同一条直线上，定位筒10两根为一排排列在烘干箱1中，且两根定位筒10连成的直线与水平面保持垂直，顶盖19抵在载板3的顶部，且循环管4的右侧与对接筒5活动套接，循环管4能够将烘干箱1中的热气流倒入热风筒2中，使热气流循环的在烘干箱1中流动，能够充分的利用热气流，使热气流循环的烘干木板，同时增加热气流在烘干箱1中的流速，进而从侧面增加热气流的烘干效率，交流电机7和加热管9的顶部均电性连接有电线。

工作原理：首先将顶盖19和循环管4从烘干箱19和对接筒5中拆卸下，其次将木板插在两根定位筒10的右侧，使木板一排排排列在烘干箱1中，再其次将顶盖19和循环管4盖在干箱19和对接筒5上，然后转动定位把手14一百八十度，使转动栓13、转筒15和挤压条16同步一百八十度，进而使挤压条16右侧的平面转动到木板的右侧，使挤压条16右侧的平面抵在木板右侧，导致一排木板固定在两根定位筒10的右侧，然后转动螺纹栓18，使螺纹栓18在固定筒17中向上移动，导致螺纹栓18抵在转动栓13的底部，将转动栓13固定在固定筒17中，再然后按在上述操作，将其它五排木板固定住，最后通过电线接通交流电机7和加热管9的电源，交流电机7驱动扇叶8转动形成气流吹向加热管9，加热管9将气流加热，热气流将木板烘干。
