技术领域

本实用新型涉及物流运输技术领域，具体是一种分层式畜禽运输箱。

背景技术

目前许多畜禽必须依靠人类行之有效的保护措施才能维持其种群的生存、繁衍及种群恢复，这就造成畜禽持续在特定种群间交配，不利于种群的健康，因此畜禽园往往会从不同种群畜禽之间进行异地的相互交换，提高种内交流，提升物种的遗传多样性，但是畜禽园，在运输畜禽时通常需要麻醉畜禽，在运输畜禽的过程中，只使用一些简易的笼箱，大多是相同畜禽一起关放，当在长途运输中，在运输途中会导致畜禽容易受挤压、碰撞，使得畜禽身上出现伤痕，而且有的畜禽体积太小会被体积过大的畜禽碾压导致畜禽死亡，无法为畜禽提供良好的旅途生存环境，但其中粪便是最大的问题，如果不注意引起注意会导致畜禽发病甚至死亡，还有可能引发畜禽疫情甚至是重大畜禽疫情，长时间处于这种味道中会产生疾病，不能快速的将运输箱内的污浊空气排出会对人类和畜禽造成伤害，并且长时间运输时针对畜禽的粪便没有良好的解决办法，这会带有极其难闻的气味，不利于人们使用。

实用新型内容

本实用新型的目的在于提供一种分层式畜禽运输箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种分层式畜禽运输箱，包括第一运送箱、第二运送箱、第一箱盖、第二箱盖、透气孔、支撑管、放置板，所述第一运送箱与第二运送箱内部上端固定连接有固定板，所述第一箱盖与第二箱盖内部固定贯穿连接有支撑管，且内壁设有透气孔，所述第一箱盖上端固定连接有进水口，且下端固定连接有连接杆，所述第一运送箱底端固定连接有空心孔，所述第二箱盖上表面固定连接有支撑板，且下端固定连接有支撑杆，所述第二运送箱内部中间固定连接有放置板，且放置板中间贯穿固定连接有固定管，所述放置板上表面固定连接有固定块，所述第二运送箱外表面下端一侧固定连接有铰链，且铰链一端固定连接有箱门，所述第二运送箱内部下端活动连接有收集槽。

优选的，所述第一运送箱与第二运送箱内部底端设有弹簧层，且弹簧层上表面设有橡胶垫。

优选的，所述支撑管上端中间设有凹槽。

优选的，所述放置板上表面设有防滑纹。

优选的，所述固定管上端呈倾斜形状，且向下倾斜。

优选的，所述支撑管与固定管内部呈空心结构。

优选的，所述进水口呈V形形状。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过设置有支撑管上端中间设有凹槽，支撑管上端中间凹槽，便于与支撑管下端的连接杆契合连接，方便第一箱盖活动安装与活动拆卸，还便于将粪便经过支撑管排到下端收集槽内部，减少麻烦。

2、本实用新型通过设置有固定管上端呈倾斜形状，且向下倾斜，固定管上端四周向中间倾斜，便于将畜禽的粪便引流到固定管内壁，方便畜禽的粪便排出，避免粪便停留在放置板上表面，减少人工清理。

附图说明

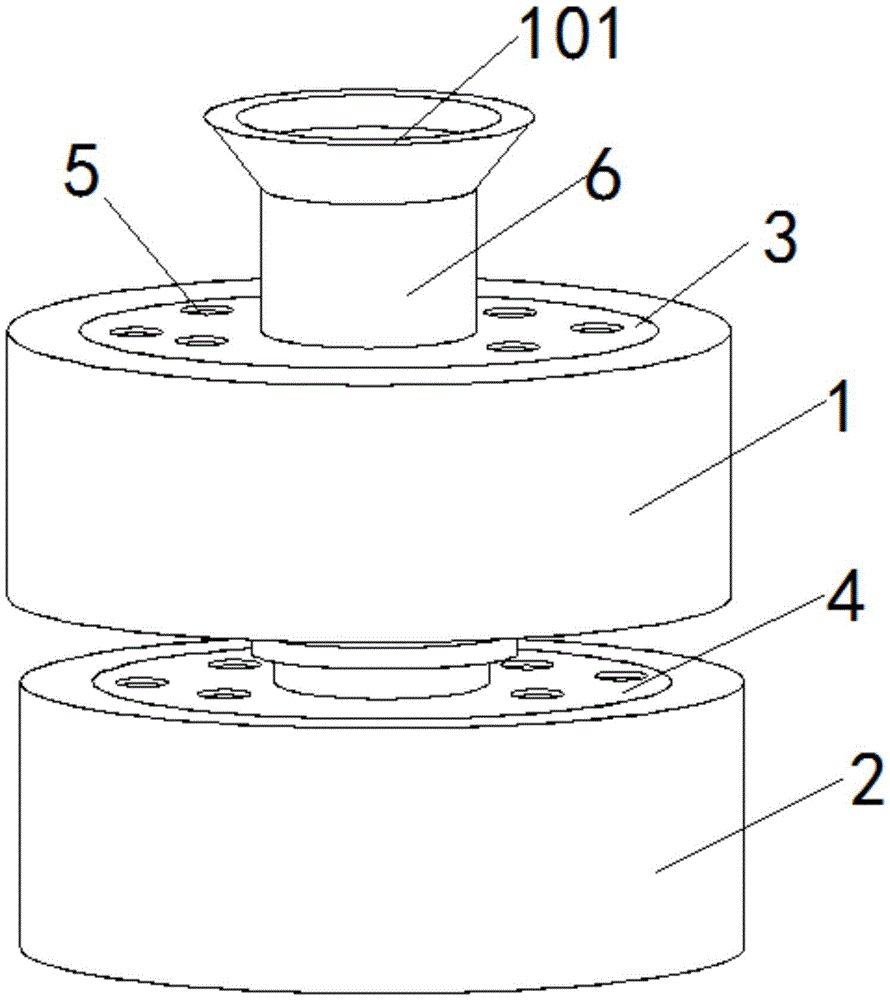

图1是本实用新型的整体结构示意图；

图2是本实用新型的整体剖面结构示意图；

图3是本实用新型的整体箱盖结构示意图；

图4是本实用新型的第二运送箱结构示意图；

图5是本实用新型的整体拆分与放大结构示意图；

图中：第一运送箱—1、第二运送箱—2、第一箱盖—3、第二箱盖—4、透气孔—5、支撑管—6、支撑杆—7、支撑板—8、连接杆—9、固定管—10、铰链—11、箱门—12、收集槽—13、固定块—14、固定板—15、空心孔—16、进水口—101和放置板—201。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～5，本实用新型提供一种技术方案：一种分层式畜禽运输箱，包括第一运送箱1、第二运送箱2、第一箱盖3、第二箱盖4、透气孔5、支撑管6、放置板201，第一运送箱1与第二运送箱2内部上端固定连接有固定板15，第一箱盖3与第二箱盖4内部固定贯穿连接有支撑管6，且内壁设有透气孔5，第一箱盖3上端固定连接有进水口101，且下端固定连接有连接杆9，第一运送箱1底端固定连接有空心孔，第二箱盖4上表面固定连接有支撑板8，且下端固定连接有支撑杆7，第二运送箱2内部中间固定连接有放置板201，且放置板201中间贯穿固定连接有固定管10，放置板201上表面固定连接有固定块14，第二运送箱2外表面下端一侧固定连接有铰链11，且铰链11一端固定连接有箱门12，第二运送箱2内部下端活动连接有收集槽13。

进一步的，第一运送箱1与第二运送箱2内部底端设有弹簧层，且弹簧层上表面设有橡胶垫，箱底内部下表面橡胶垫与底端弹簧层呈弹簧层，使得畜禽在内部时减少碰撞，为境畜长旅途中提供良好的生存环境，减少旅途中畜禽出现伤亡，提高成活率。

进一步的，支撑管6上端中间设有凹槽，支撑管6上端中间凹槽，便于与支撑管6下端的连接杆9契合连接，方便第一箱盖3活动安装与活动拆卸，还便于将粪便经过支撑管6排到下端收集槽13内部，减少麻烦。

进一步的，放置板201上表面设有防滑纹，第一箱盖3内壁支撑管6下端设有空心槽，在放置板201上表面设置橡胶防滑纹，便于畜禽能够在放置板201上表面活动移动，减少畜禽踩到粪便而摔倒，减少畜禽出现伤亡，提高畜禽成活率，第一箱盖3内壁支撑管6下端的空心槽，便于将第一运送箱1内部畜禽粪便通过下端空心槽排出，方便使用，减少麻烦。

进一步的，固定管10上端呈倾斜形状，且向下倾斜，固定管10上端四周向中间倾斜，便于将畜禽的粪便引流到固定管10内壁，方便畜禽的粪便排出，避免粪便停留在放置板201上表面，减少人工清理。

进一步的，支撑管6与固定管10内部呈空心结构，方便动物的粪便进过支撑管6与固定管10内部，方便统一收集畜禽到收集箱内，减少麻烦。

进一步的，进水口101呈V形形状，便于在野外用水清洗，支撑管6与固定管10，方便用其他工具进行，避免水流到其他地方。

工作原理：首先，检查装置完整性，将畜禽放置在第二运送箱2内部，通过第二运送箱2内部上端固定板15对第二箱盖4箱盖进行限位，第二箱盖4中间支撑管6下端支撑杆7与第二运送箱2内部放置板201上表面固定块14契合安装，将第一运送箱1底端空心孔穿过第二箱盖4上端的支撑管6，且支撑管6上表面支撑板8对第一运送箱1进行限位，将第一箱盖3下端的连接杆9安装在第二箱盖4上端的支撑管6内壁凹槽内，且通过第一运送箱1内部上端固定块14对第一箱盖3进行限位，将水流从第一箱盖3上端进水口101倒入，便于清洗支撑管6和连接杆9、固定管10，畜禽粪便与水通过第一箱盖3内壁支撑管6下端空心槽与第二运送箱2内部放置板201内壁固定管10排到下端收集槽13内，且通过下端铰链11活动打开箱门12，便于清洗收集槽13，第一箱盖3与第二箱盖4内壁透气孔5便于给运输箱内部提供氧气。
