技术领域

本实用新型涉及电子产品配套用具技术领域，尤其涉及一种易于收线的手机充电插头。

背景技术

数据插头作为手机必不可少的配套设备，同时也是人们生活必不可少的物品之一，无论是在家中还是出门在外，都需要借助数据插头为手机充能，但是目前已有插头普遍形式单一，接口处缺乏较高的灵活性，不能跟随数据线的移动适当转动，而导致数据线端部易出现折损的现象，同时当不需要使用时收线麻烦，并且易导致数据线绕线杂乱的困扰，为使用者带来不便，影响用户体验。

实用新型内容

本实用新型提供一种易于收线的插头，其目的在于提高充电接口的灵活性，避免数据线端部折损，提高收线的便捷性，避免使用时数据线绕线杂乱的问题。

为了实现上述目的，本实用新型采用了如下技术方案：

一种易于收线的插头，包括外壳、接线块、转轴、橡胶带、按扣组、金属插片，其特征在于：所述接线块位于外壳上端边沿凹槽内，经转轴固定，并且能绕转轴转动，所述金属插片内嵌于外壳，并与内部电子线路结构相通。

作为上述技术方案的进一步描述：所述转轴为空心，转轴固定的接线块上设有USB接口。

作为上述技术方案的进一步描述：所述外壳侧面设有侧槽，侧槽有两个，且关于外壳中轴线对称，所形成的外壳呈工字型。

作为上述技术方案的进一步描述：所述外壳单边侧槽下沿设有橡胶带，橡胶带与外壳长度相等，并且橡胶带上端部内侧设有凹形按扣与外壳上端面邻近位置所设有的凸形按扣相匹配。

有益效果

1.本实用新型中，接线块通过空心转轴固定在外壳边沿凹槽内，电路从外壳经空心转轴内部到达接线块内USB接口处，这样设计能保证接线块在转动的过程中仍保持内部电路的连续，实现在接线块转动的过程中持续供电，同时转轴提高了接线块的灵活性，手机充电线经接线块上的USB接口连接后，具有一定的运动角度，从而避免数据线端部固定而导致的易折损问题。

2.本实用新型中，当不需要使用数据插头时，将接线块旋入边沿凹槽内，USB接口呈对外放置状态，取下数据线，将数据线沿着外壳外侧呈工字型的侧槽缠绕，工字结构使缠绕更加规范便捷，待缠线完毕后，用橡胶带包住数据线，通过按扣组合固定橡胶带端部，完成数据线收纳，这样就有效避免了数据线绕线杂乱，带来舒适便捷的用户体验。

附图说明

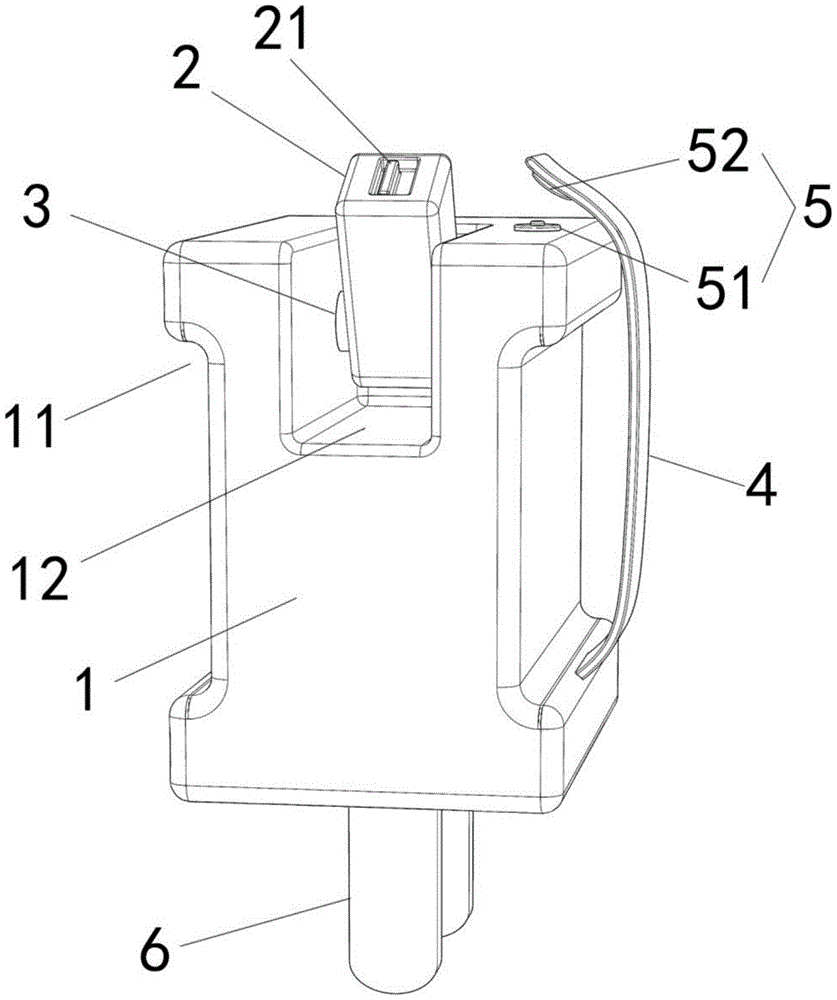

图1为本实用新型中整体结构示意图；

图2为本实用新型中内部电路示意图；

图中：1、外壳；11、侧槽；12、边沿凹槽；2、接线块；21、USB接口；3、转轴；4、橡胶带；5、按扣组；51、凸形按扣；52、凹形按扣；6、金属插片。

具体实施方式

参照图1-2；一种易于收线的插头，包括外壳1、接线块2、转轴3、橡胶带4、按扣组5、金属插片6，其特征在于：所述接线块2位于外壳1上端边沿凹槽12内，经转轴3固定，并且能绕转轴3转动，所述金属插片6内嵌于外壳1，并与内部电子线路结构相通。

进一步的，所述转轴3为空心，转轴3固定的接线块2上设有USB接口。

进一步的，所述外壳1侧面设有侧槽11，侧槽11有两个，且关于外壳1中轴线对称，所形成的外壳1呈工字型。

进一步的，所述外壳1单边侧槽11下沿设有橡胶带4，橡胶带4与外壳1长度相等，并且橡胶带4上端部内侧设有凹形按扣52与外壳1上端面邻近位置所设有的凸形按扣51相匹配。

进一步的，接线块2通过空心转轴3固定在外壳1边沿凹槽12内，电路从外壳1经空心转轴3内部到达接线块2内USB接口处，这样设计能保证接线块2在转动的过程中仍保持内部电路的连续，实现在接线块2转动的过程中持续供电，同时转轴3提高了接线块2的灵活性，手机充电线经接线块2上的USB接口21连接后，具有一定的运动角度，从而避免数据线端部固定而导致的易折损问题。

进一步的，当不需要使用数据插头时，将接线块2旋入边沿凹槽12内，USB接口21呈对外放置状态，取下数据线，将数据线沿着外壳1外侧呈工字型的侧槽11缠绕，工字结构使缠绕更加规范便捷，待缠线完毕后，用橡胶带4包住数据线，通过按扣组合固定橡胶带端部，完成数据线收纳，这样就有效避免了数据线绕线杂乱，带来舒适便捷的用户体验。

工作原理：在使用插头进行手机充电时，接线块2通过空心转轴3固定在外壳1边沿凹槽12内，电路从外壳1经空心转轴3内部到达接线块2内USB接口处，这样设计能保证接线块2在转动的过程中仍保持内部电路的连续，实现在接线块2转动的过程中持续供电，同时转轴3提高了接线块2的灵活性，手机充电线经接线块2上的USB接口21连接后，具有一定的运动角度，从而避免数据线端部固定而导致的易折损问题。当不需要使用数据插头，进行收纳时，将接线块2旋入边沿凹槽12内，USB接口21呈对外放置状态，取下数据线，将数据线沿着外壳1外侧呈工字型的侧槽11缠绕，工字结构使缠绕更加规范便捷，待缠线完毕后，用橡胶带4包住数据线，通过按扣组合固定橡胶带端部，完成数据线收纳，这样就有效避免了数据线绕线杂乱，带来舒适便捷的用户体验。
