技术领域

本实用新型涉及PVC管技术领域，具体来说，涉及一种PVC管瓷砖面固定结构。

背景技术

PVC主要成份为聚氯乙烯，加入其他成分来增强其耐热性、韧性、延展性的一种材料。这种表面膜的最上层是漆，中间的主要成分是聚氯乙烯，最下层是背涂粘合剂；

在现有技术中，PVC管安装固定均是对墙面打孔，在通过卡环将PVC管固定，但是在对瓷砖面进行安装PVC管时，瓷砖面易碎，且房主人一般不应许通过打孔来安装，因此，急需一种PVC管瓷砖面固定结构。

实用新型内容

(一)技术问题

本实用新型是一种PVC管瓷砖面固定结构，以解决上述对瓷砖面进行安装PVC管时，瓷砖面易碎，且房主人一般不应许通过打孔来安装的问题。

(二)技术方案

本实用新型提供了一种PVC管瓷砖面固定结构,包括：固定筒、吸盘、安装环、安装下环、安装上环、连接块、固定块、螺杆、活塞、密封环、平面轴承和螺母,所述固定筒一端固定连接设有吸盘，所述固定筒内部活动连接设有活塞，所述活塞一端中间固定连接设有平面轴承，所述平面轴承一端固定连接设有螺杆，所述螺杆顶端固定连接设有安装环，所述安装环底端固定连接设有安装下环，所述安装下环外壁固定连接设有连接块，且连接块与螺杆顶端活动连接，所述安装环顶端活动连接设有安装上环，所述安装上环和安装下环两端均固定连接设有固定块，且安装上环和安装下环通过固定块活动连接，所述活塞外壁固定连接设有若干层密封环，所述螺杆外壁活动连接设有螺母。

优选的，所述连接块呈T型圆柱结构，且与螺杆一端内壁镶嵌。

优选的，所述密封环直径大于固定筒内壁直径，且密封环之间存在间隙。

优选的，所述固定筒顶端中间设有小孔，且小孔直径大于螺杆直径，小孔直径小于螺母外壁直径。

优选的，所述安装下环和安装上环均为半圆环结构，且安装下环大于安装上环。

优选的，所述固定块通过螺栓固定。

(三)有益效果

1、本实用新型通过设置固定筒、吸盘和活塞，使PVC管瓷砖面固定结构可以在不损坏瓷砖的情况下将PVC管固定在瓷砖表面。

2、本实用优点在于通过设置安装上环和安装下环，使PVC管瓷砖面固定结构在安装时，可以先将PVC管放置在安装下环上进行安装，使PVC管便于安装。

附图说明

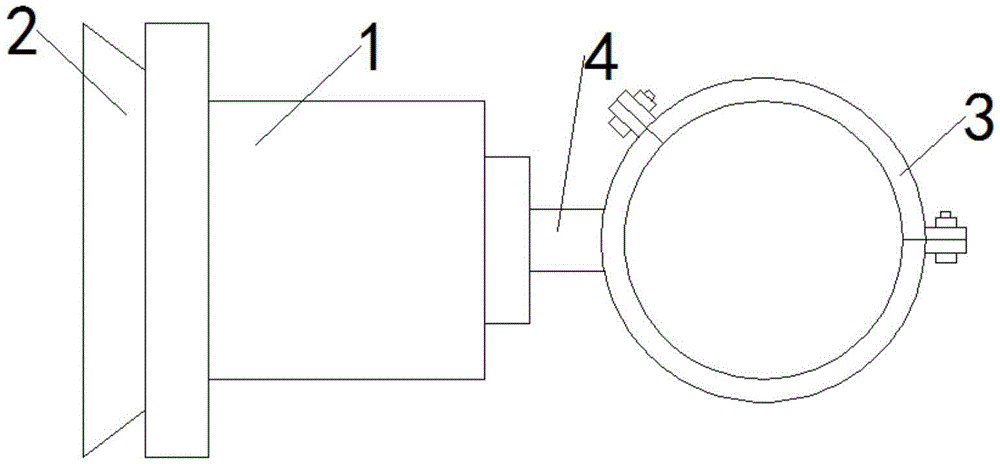

图1是本实用新型的整体结构示意图。

图2是本实用新型的整体剖视图。

图3是本实用新型的A处放大图。

在图1至图3，部件名称或线条与附图编号的对应关系为：

固定筒-1，吸盘-2，安装环-3，安装下环-301，安装上环-302，连接块-303，固定块-304，连接块-303，螺杆-4，活塞-5，密封环-501，平面轴承-6，螺母-7。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

实施例：

请参阅图1、图2、图3所示，本实用新型一种PVC管瓷砖面固定结构,包括：固定筒1、吸盘2、安装环3、安装下环301、安装上环302、连接块303、固定块304、螺杆4、活塞5、密封环501、平面轴承6和螺母7,固定筒1一端固定连接设有吸盘2，固定筒1内部活动连接设有活塞5，活塞5一端中间固定连接设有平面轴承6，平面轴承6一端固定连接设有螺杆4，螺杆4顶端固定连接设有安装环3，安装环3底端固定连接设有安装下环301，安装下环301外壁固定连接设有连接块303，且连接块303与螺杆4顶端活动连接，安装环3顶端活动连接设有安装上环302，安装上环302和安装下环301两端均固定连接设有固定块304，且安装上环302和安装下环301通过固定块304活动连接，活塞5外壁固定连接设有若干层密封环501，螺杆4外壁活动连接设有螺母7。

其中，连接块303呈T型圆柱结构，且与螺杆4一端内壁镶嵌，使PVC管瓷砖面固定结构在进行固定时，可以转动安装环3调节安装角度。

其中，密封环501直径大于固定筒1内壁直径，且密封环501之间存在间隙，使PVC管瓷砖面固定结构在固定时，密封环501会挤压固定筒1内壁，和固定筒1形成多层密封结构。

其中，固定筒1顶端中间设有小孔，且小孔直径大于螺杆4直径，小孔直径小于螺母7外壁直径，使固定筒1内壁气体可以从小孔排出，且可以通过螺母7来拉伸活塞5的位置，来进行固定。

其中，安装下环301和安装上环302均为半圆环结构，且安装下环301大于安装上环302。使安装下环301使PVC管安装时，可以将安装管放置到安装下环301上，在将安装上环302固定在安装下环301上，使安装环3便于安装在PVC管外壁。

其中，固定块304通过螺栓固定，使安装下环301和安装上环302可以通过固定块304用螺栓固定在一起。

工作原理：首先将PVC管瓷砖面固定结构安装到瓷砖面上；

将吸盘2吸在瓷砖表面，在通过转动螺母7使活塞5往外运动，使活塞5和瓷砖表面的压力降下，在大气压的作用下将PVC管瓷砖面固定结构固定在瓷砖表面；

在将PVC管安装到安装环3上；

将安装管放置到安装下环301上，在将安装上环302固定在安装下环301上，使安装环3便于安装在PVC管外壁。
