技术领域

本实用新型涉及喂料机技术领域，尤其涉及一种喂料机出料口。

背景技术

目前，养殖场在对禽畜进行喂养时，需要先将农作物(玉米、豆粕和小麦等)进行粉碎、混合并进行造粒。通过颗粒饲料机造粒后得到的颗粒饲料易于储存，储存时间长，营养丰富，易于牲畜消化吸收，因此颗粒饲料机在目前养殖业广泛使用，但现有的饲料机粉碎效果差导致大的颗粒堆积到一起照成出料口堵塞，因此解决以上问题提供一种牧畜喂料机用防塞出料口。

实用新型内容

本实用新型的目的是为了解决上述技术中存在的缺点，而提出的一种牧畜喂料机用防塞出料口，该装置首先当饲料进入过滤室时启动电机通过转动杆带动搅拌叶片对饲料进行初次粉碎，然后再通过隔板落入转动盘上，然后通过过滤板将较大的颗粒过滤出来，同时较小的颗粒通过推杆推入到过滤网下落入出料口里，然后再启动震动块使出料口在下料时不容易堵塞，使饲料机的工作效率快，具有良好的实用性。

为了实现上述目的，本实用新型采用了如下技术方案：

一种牧畜喂料机用防塞出料口，包括过滤室和出料口，所述过滤室的底部固定安装有出料口，所述出料口的一侧固定安装有震动块；

所述过滤室包括电机、转动杆、搅拌叶片、连接杆、刮片、隔板、转动盘、推杆、刀片、过滤网、支撑板、马达、转轴、叶片，所述过滤室的顶部固定安装有电机，所述电机的下方固定安装有转动杆，所述转动杆的一侧固定安装有搅拌叶片，所述搅拌叶片的下方固定安装有连接杆，所述连接杆的一端固定安装有刮片，所述刮片的底部固定安装有隔板，所述隔板的下方固定安装有转动盘，所述转动盘的一端固定安装有推杆，所述推杆的底部固定安装有刀片，所述刀片的底部固定安装有过滤网，所述过滤网的下方固定安装有支撑板，所述支撑板的底端固定安装有马达，所述马达的一侧活动连接有转轴，所述转轴的一侧固定安装有叶片。

作为上述技术方案的进一步描述：所述刮片均设在过滤室的内壁两侧，而刮片为半弧形状。

作为上述技术方案的进一步描述：所述隔板的表面设有若干个圆孔，且圆孔的直径为2cm-5cm。

作为上述技术方案的进一步描述：所述推杆的侧面为三角形状，且推杆离过滤室内壁的距离为1cm-2cm。

作为上述技术方案的进一步描述：所述刀片为三角形状，且刀片均纵列设在推杆的底部。

作为上述技术方案的进一步描述：所述过滤网的孔隙率直径为3cm-6cm。

作为上述技术方案的进一步描述：所述支撑板通过螺丝固定安装在过滤网的底部。

有益效果：

1、首先，本实用新型当饲料进入过滤室时启动电机通过转动杆带动搅拌叶片对饲料进行初次粉碎，然后再通过隔板落入转动盘上，然后通过过滤板将较大的颗粒过滤出来，同时较小的颗粒通过推杆推入到过滤网下落入出料口里，然后启动马达带动叶片进行转动，让出料口的料随时处于流动的状态使出料口不容易堵塞，然后再启动震动块使出料口在下料时不容易堵塞，使饲料机的工作效率快，具有良好的实用性。

2、其次，当转动杆在转动时带动连接杆让刮片对过滤室的内壁进行清理，防止时间久后产生过多的垃圾容易造成内部堵塞，同时使内部清理能够方便，而当推杆在转动时由于过滤网上会有较大的颗粒，通过底部的刀片在转动的同时对较大的颗粒进行粉碎，让饲料能够容易的落入下一层，使粉碎的效果更好让饲料在通过出料口时不容易造成堵塞。

附图说明

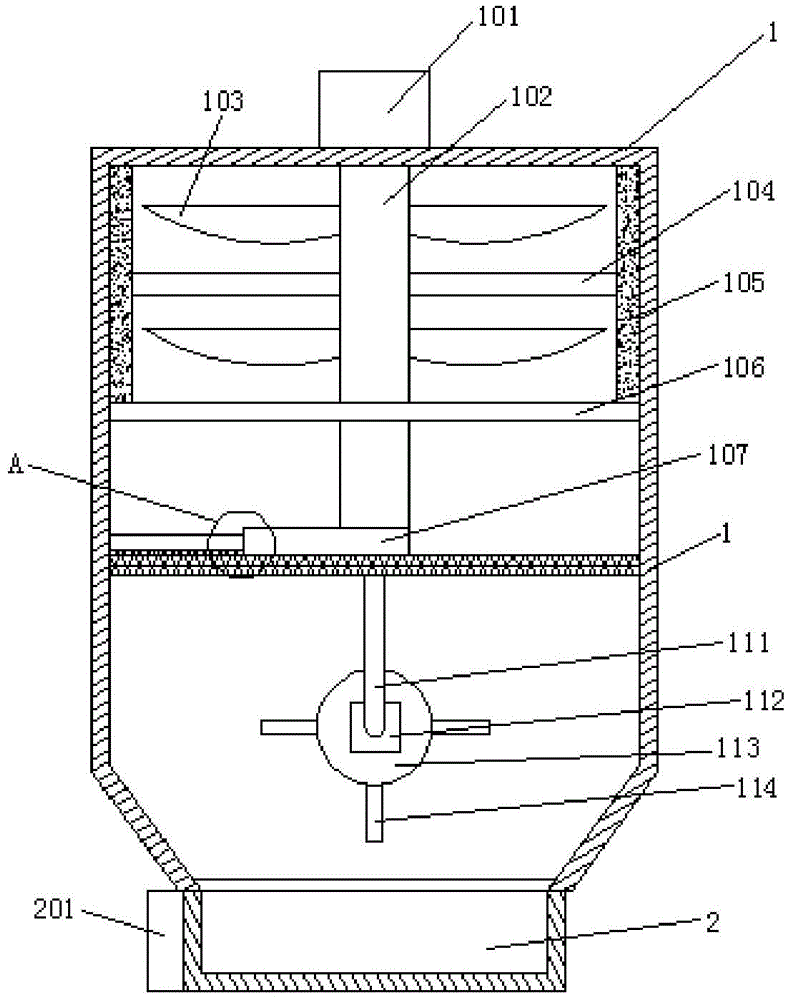

图1为本实用新型中整体结构剖面示意图；

图2为本实用新型中图1A处放大示意图。

图例说明：

过滤室；1；；电机；101；；转动杆；102；；搅拌叶片；103；；连接杆；104；；刮片；105；；隔板；106；；转动盘；107；；推杆；108；；刀片；109；；过滤网；110；；支撑板；111；；马达；112；；转轴；113；；叶片；114；；出料口；2；；震动块；201；。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

参照图1-2，一种牧畜喂料机用防塞出料口，包括过滤室1和出料口2，过滤室1的底部固定安装有出料口2，出料口2的一侧固定安装有震动块201；

过滤室1包括电机101、转动杆102、搅拌叶片103、连接杆104、刮片105、隔板106、转动盘107、推杆108、刀片109、过滤网110、支撑板111、马达112、转轴113、叶片114，过滤室1的顶部固定安装有电机101，电机101的下方固定安装有转动杆102，转动杆102的一侧固定安装有搅拌叶片103，搅拌叶片103的下方固定安装有连接杆104，连接杆104的一端固定安装有刮片105，刮片105的底部固定安装有隔板106，隔板106的下方固定安装有转动盘107，转动盘107的一端固定安装有推杆108，推杆108的底部固定安装有刀片109，刀片109的底部固定安装有过滤网110，过滤网110的下方固定安装有支撑板111，支撑板111的底端固定安装有马达112，马达112的一侧活动连接有转轴113，转轴113的一侧固定安装有叶片114。

其中，刮片105均设在过滤室1的内壁两侧，而刮片105为半弧形状，当转动杆102在转动时带动连接杆104让刮片105对过滤室1的内壁进行清理，防止时间久后产生过多的垃圾容易造成内部堵塞，同时使内部清理能够方便。

其中，隔板106的表面设有若干个圆孔，且圆孔的直径为2cm-5cm，通过多个圆孔将没有粉碎好的饲料过滤出来，再通过搅拌叶片103进行粉碎，让饲料的粉碎效果更好，防止颗粒过大造成堵塞。

其中，推杆108的侧面为三角形状，且推杆108离过滤室1内壁的距离为1cm-2cm，，通过旋转推杆108的三角形状使过滤网110表面物料能够过滤的更加干净。

其中，刀片109为三角形状，且刀片109均纵列设在推杆108的底部，当推杆108在转动时由于过滤网110上会有较大的颗粒，通过底部的刀片109在转动的同时对较大的颗粒进行粉碎，让饲料能够落入下一层。

其中，过滤网110的孔隙率直径为3cm-6cm，通过过滤网110能够将较大的颗粒和较小的颗粒过滤出来，大的颗粒通过推杆108进行搅拌，小的颗粒通过滤孔流入到下一层。

其中，支撑板111通过螺丝固定安装在过滤网110的底部，由于叶片114在转动时震动幅度比较大，通过螺丝将，支撑板111固定到过滤网110上使叶片的稳固性强，同时让过滤网110具有震动的效果，让筛料的效率能够更快。

工作原理：使用时，首先当饲料进入过滤室1时启动电机101通过转动杆1021带动搅拌叶片103对饲料进行初次粉碎，然后再通过隔板106落入转动盘上，接着通过过滤板110将较大的颗粒过滤出来，同时较小的颗粒通过推杆108转动推入到过滤网110下落入出料口2里，然后在推杆108转动的同时通过刀片109对较大的颗粒进行粉碎，让饲料能够容易的落入下一层，接着启动马达112带动叶片114进行转动，让出料口2的料随时处于流动的状态使出料口2不容易堵塞，然后再启动震动块201使出料口2在下料时能够抖动，使饲料机的工作效率快，具有良好的实用性。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
