技术领域

本实用新型涉及PVC技术领域，具体是一种便于切割的PVC管材固定装置。

背景技术

在PVC管材生产完成后需要对管材进行切割，便于进行其它操作流程。现有的PVC管材生产技术存在以下问题：现有的PVC管材生产对管材进行切割的工作效率较差，夹持固定性能差，导致切割时容易出现错位，难以满足PVC管材生产所需；且切割后的碎屑无法得到有效处理，导致尘土飞扬，影响周围的环境。

实用新型内容

(一)、技术问题

综上所述，本实用新型在于提供一种便于切割的PVC管材固定装置，以解决上述背景技术中的问题。

(二)、技术方案

一种便于切割的PVC管材固定装置，包括加工台与支撑杆，所述支撑杆固定安装于加工台的一端，

所述加工台包括支柱、集尘箱、放置板、吸尘电机、固定杆、固定块、固定桩、滑轨、连接块、吸风管、过滤网、吸尘管、切割台，所述加工台的两端底部固定安装支柱，所述两端的支柱底部固定安装放置板，所述放置板的表面活动放置集尘箱，所述集尘箱的侧面固定连接吸风管，所述吸风管的一端固定镶嵌过滤网，所述吸风管的另一端固定连接连接块，所述连接块固定连接吸尘电机，所述吸尘电机固定放置于放置板，所述集尘箱的顶端固定连接吸尘管，所述加工台的一端内部固定安装滑轨,所述滑轨上活动安装固定桩，所述固定桩固定连接固定杆，所述固定杆的另一端固定固定块，所述加工台的表面中间固定连接切割台；

所述支撑杆包括微型升降杆、保护罩、切割片，所述支撑杆的一端固定连接微型升降杆，所述微型升降杆的一端固定连接保护罩，所述保护罩内活动安装切割片。

优选的，固定杆设有两组，一组固定连接于加工台的表面，一组固定连接于固定桩。

优选的，切割台设有若干个通孔，与吸尘管顶部的开口处相通。

优选的，保护罩内设有一层过滤层，过滤层设有若干的吸尘碳球。

优选的，固定块的表面固定镶嵌有泡沫，且固定块均呈拱形。

(三)、有益效果：

1)、本实用新型通过设置滑轨，固定桩，将一端的固定杆进行移动，使其可以适应不同形状大小的PVC管材，并对其进行滑动固定在切割台上。

2)、其次，通过设置集尘箱与吸尘电机，将在切割中产生的灰尘进行收集，避免空气以及工作台上的尘屑过多影响机器的正常运作。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

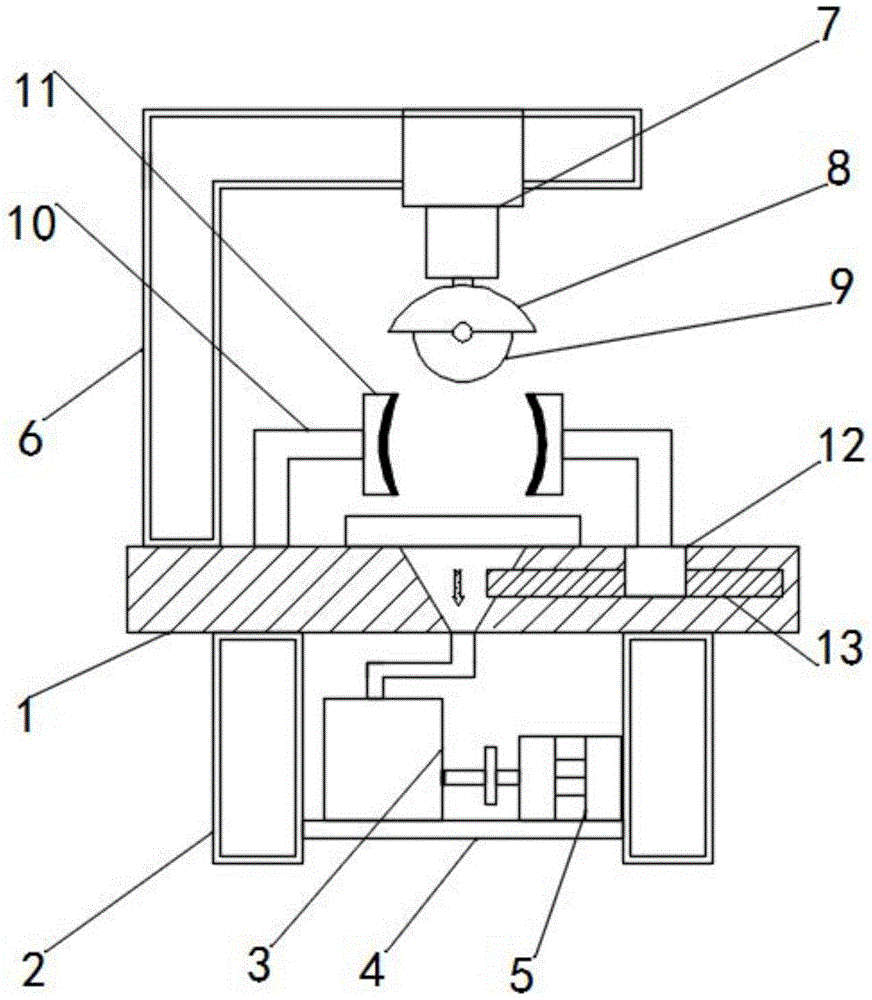

图1为本实用新型整体平面示意图。

图2为本实用新型加工台的连接示意图。

图中：1-加工台，2-支柱，3-集尘箱，4-放置板，5-吸尘电机，6-支撑杆，7-微型升降杆，8-保护罩，9-切割片，10-固定杆，11-固定块，12-固定桩，13-滑轨，14-连接块，15-吸风管，16-过滤网，17-吸尘管，18-切割台。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至2，一种便于切割的PVC管材固定装置，包括加工台1与支撑杆6，支撑杆6固定安装于加工台1的一端：

加工台1包括支柱2、集尘箱3、放置板4、吸尘电机5、固定杆10、固定块11、固定桩12、滑轨13、连接块14、吸风管15、过滤网16、吸尘管17、切割台18，加工台1的两端底部固定安装支柱2，两端的支柱2底部固定安装放置板4，放置板4的表面活动放置集尘箱3，集尘箱3的侧面固定连接吸风管15，吸风管15的一端固定镶嵌过滤网16，可对集尘箱3内进行吸尘，同时避免灰尘流出到空气中，吸风管15的另一端固定连接连接块14，连接块14固定连接吸尘电机5，吸尘电机5固定放置于放置板4，集尘箱3的顶端固定连接吸尘管17，加工台1的一端内部固定安装滑轨13,滑轨13上活动安装固定桩12，固定桩12固定连接固定杆10，固定杆10的另一端固定固定块11，加工台1的表面中间固定连接切割台18；

支撑杆6包括微型升降杆7、保护罩8、切割片9，支撑杆6的一端固定连接微型升降杆7，微型升降杆7的一端固定连接保护罩8，保护罩8内活动安装切割片9。

其中，固定杆10设有两组，一组固定连接于加工台1的表面，一组固定连接于固定桩12，可使其在滑轨13上进行移动，对不同大小的PVC管材进行固定。

其中，切割台18设有若干个通孔，与吸尘管17顶部的开口处相通，使切割后产生的尘屑通过切割台18上的通孔进入吸尘管17，在流到集尘箱3内达到集尘的效果。

其中，保护罩8内设有一层过滤层，过滤层设有若干的吸尘碳球，可在一定程度上对切割中飞扬的尘屑进行收集，避免空气中的灰尘过多。

其中，固定块11的表面固定镶嵌有泡沫，且固定块11均呈拱形，可避免损害PVC管材，同时能更好的对PVC管材进行固定。

工作原理：将PVC管材放置在切割台18上，通过在滑轨13上调节固定桩12，移动一端的固定杆10对PVC管材进行固定，固定后对PVC管材进行切割，切割时开启吸尘电机5，吸尘电机5产生的吸力通过吸风管15传达到吸尘管17内，此时吸尘管17对产生的尘屑进行收集，通过吸尘管17将尘屑吸到集尘箱3内，由于在吸风管15的侧面安装有过滤网16，避免了尘屑通过吸风管15到达外部空气中，保护了周围环境的清新。
