技术领域

本实用新型涉及PVC管连接的技术领域，具体是一种便于组装与拆卸的PVC管连接装置。

背景技术

随着我国工业化的发展，工业用水量急剧增加，同时人民生活水平，对生活用水的质量要求不断提高，在这种背景下，这就要求我们对PVC管道连接技术要求不断提高。由于农田运行过程中由于外在因素使得地面PVC支管很容易被工业机械压坏或划破，需要重新连接，所以能够迅速连接PVC管的接头装置在供水运行过程中用来应付突发事件尤为必要。

PVC管在使用时需要对多根PVC管进行连接使用，现有的PVC管连接装置大多在连接时不方便进行连接后使用后不方便进行拆卸，且现有的PVC管连接装置只能对单一的管径进行连接，不能适应多种PVC管管径的连接。

实用新型内容

(一)、技术问题

综上所述，本实用新型在于提供一种便于组装与拆卸的PVC管连接装置，以解决上述背景技术中PVC管连接装置在连接中不方便连接或者拆卸以及PVC管连接装置只能对单一的管径进行连接的问题。

(二)、技术方案

本实用新型提供了一种便于组装与拆卸的PVC管连接装置，包括PVC管与固定杆，所述固定杆活动安装于连接装置的内部，所述固定杆可活动性固定PVC管：

所述连接装置包括软毛刷、气压杆、气压缸、气压弹簧、固定桩、固定架、压缩柱、固定杆、固定转珠、拉伸杆、抵块、连接转杆，所述连接装置的截面固定安装有软毛刷，所述连接装置的表面固定安装有气压缸，所述气压缸的中间固定安装有连接转杆，所述气压缸之间活动安装有气压杆，所述连接装置的表面固定安装有固定架，所述固定架活动连接于压杆的尾端，所述气压杆的另一端固定安装有气压弹簧，所述气压弹簧固定连接有压缩柱，所述压缩柱固定有固定杆，所述固定杆的内壁表面镶嵌固定转珠，所述连接装置的中间固定安装有固定桩，所述固定桩的中间固定连接有拉伸杆，所述拉伸杆的中间固定安装有抵块。

优选的，固定杆呈拱状，且其表面镶嵌有若干个固定转珠。

优选的，抵块设有四组，且抵块中间的拉伸杆为可拉伸部分。

优选的，连接装置的截面设有若干组软毛刷。

优选的，拉伸杆的表面设有一层密封圈。

优选的，压缩柱为可活动压缩型压缩柱。

优选的，拉伸杆的中间固定安装有拉伸弹簧。

(三)、有益效果：

1、本实用新型通过气压杆的压动带动固定杆的移动，对两组PVC管进行组装固定，同时再次压动气压杆，通过气压杆对压缩柱进行活动，使压缩柱向上移动，以实现对PVC管的拆卸，以解决现有的PVC管连接装置不方便连接或拆卸的问题。

2、其次，通过将连接装置的端口设为较大的端口，在连接装置的内部设有可活动的固定杆与抵块，根据不同管径的PVC管进行调节，可固定不同管径的PVC管，实现资源的合理利用。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

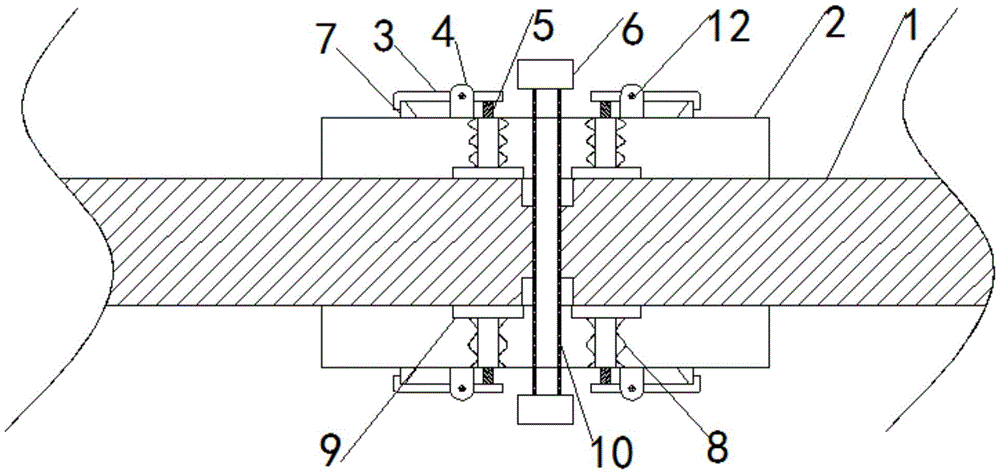

图1为本实用新型中整体内部示意图图。

图2为本实用新型中固定桩移动后的内部示意图。

图3为本实用新型中压缩柱与固定杆的连接示意图。

图4为本实用新型中连接装置的截面端口示意图。

图5为本实用新型中拉伸杆的拉伸示意图。

图中：1-PVC管，2-连接装置，201-软毛刷，3-气压杆，4-气压缸，5-气压弹簧，6-固定桩，7-固定架，8-压缩柱，9-固定杆，901-固定转珠，10-拉伸杆，1001-拉伸弹簧，11-抵块，12-连接转杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1至5，一种便于组装与拆卸的PVC管连接装置，包括PVC管1与固定杆9，固定杆9活动安装于连接装置2的内部，固定杆9可活动性固定PVC管1：

连接装置2包括软毛刷201、气压杆3、气压缸4、气压弹簧5、固定桩6、固定架7、压缩柱8、固定杆9、固定转珠901、拉伸杆10、抵块11、连接转杆12，连接装置2的截面固定安装有软毛刷201，连接装置2的表面固定安装有气压缸4，气压缸4的中间固定安装有连接转杆12，气压缸4之间活动安装有气压杆3，连接装置2的表面固定安装有固定架7，固定架7活动连接于压杆3的尾端，气压杆3的另一端固定安装有气压弹簧5，气压弹簧5固定连接有压缩柱8，压缩柱8固定有固定杆9，固定杆9的内壁表面镶嵌固定转珠901，连接装置2的中间固定安装有固定桩6，固定桩6的中间固定连接有拉伸杆10，拉伸杆10的中间固定安装有抵块11。

其中，固定杆9呈拱状，且其表面镶嵌有若干个固定转珠901，可有效对PVC管1进行固定连接，避免滑落。

其中，抵块11设有四组，且抵块11中间的拉伸杆10为可拉伸部分，可通过拉伸对内部的PVC管1进行固定。

其中，连接装置2的截面设有若干组软毛刷201，可在一定程度上保护PVC管1的表面，同时在一定程度上可避免连接端有水流流出。

其中，拉伸杆10的表面设有一层密封圈，可对两端的PVC管1进行更加有效的连接，避免滑落。

其中，压缩柱8为可活动压缩型压缩柱8，可通过其活动实现对PVC管1的固定与拆卸。

其中，拉伸杆10的中间固定安装有拉伸弹簧1001。

其中，固定桩6的底端设有一个限位装置，在拉伸拉伸杆10后可以对其进行固定限位。

工作原理：工作人员检查装置连接是否完整，工作人员将两根PVC管1放置在连接装置2内，放置后拉伸两端的固定桩6，使其拉伸杆10的中间进行移动，使抵块11固定于PVC管1的连接端口处，固定后对固定桩6所在的位置进行固定，避免固定桩6位移导致抵块11位移；同时压动气压杆3，使其通过气压弹簧5带动压缩柱8进行气体填充，使其能进行拉伸，使固定杆9能对PVC管1进行固定，同时固定杆9内壁上的固定转珠901可避免PVC管1滑落，固定后将气压杆3扣于固定架7上，当对其需要拆卸时，将气压杆3向上扳动，使压缩柱8内的气体排出，使压缩柱8进行收缩，同时取出对固定桩6进行固定的固定物体，使固定桩6回归原位，带动抵块11移动，此时取出连接装置2内部的两根PVC管1即可。
