技术领域

本实用新型涉及水产养殖技术领域，具体的，涉及一种水产养殖用清淤净化装置。

背景技术

水产养殖是人为控制下繁殖、培育和收获水生动植物的生产活动。一般包括在人工饲养管理下从苗种养成水产品的全过程。广义上也可包括水产资源增殖。而在进行人工养殖的时候大多都是将其水产放入进指定区域的养殖池中进行养殖，当是在长时间的养殖后在养殖池的底部会积累其需要的淤泥，因为其淤泥会降低其一些水产的养殖质量，同时其养殖池底部的淤泥在清理起来十分的麻烦，需将养殖池的内部进行清空才可以对其进行清理。

实用新型内容

本实用新型旨在于解决水产养殖池在长时间养殖后在内部底端会积累许多的淤泥而且难以对其进行清理需要将养殖池情况才可以进行清理的技术问题.

为实现上述目的，本实用新型提供如下技术方案：

一种水产养殖用清淤净化装置，包括主体、滤板和收集器，所述主体内部底端嵌入设置有滤板，所述主体一侧嵌入设置有收集器；

所述滤板包括有推送块、滤网和限位块，所述推送块固定连接于滤板一侧，所述滤网嵌入设置于滤板中部，所述限位块固定连接于滤板表面靠近一端处；

所述收集器包括有收集槽、刮除块和压力板，所述收集槽固定连接于收集器一侧，所述刮除块固定连接于收集槽一端，所述压力板嵌入设置于收集器一侧。

进一步的优选方案：所述推送块为滤板一侧呈长方形状的凸块，且凸块凸出设置在主体一侧。

进一步的优选方案：所述滤网为滤板中部呈交错排列网格状设置的滤网。

进一步的优选方案：所述限位块为滤板表面靠近一端呈长方形状的凸块。

进一步的优选方案：所述收集槽为收集器一侧呈倾斜状设置的开槽，且开槽的底端贴合在滤网表面。

进一步的优选方案：所述刮除块为收集槽底端呈倾斜状设置的斜面。

有益效果：

(1)该种水产养殖用清淤净化装置设置有滤板，在养殖的过程中可以通过控制推送块然后进行手动的拉扯推送来带动整个滤板进行移动，而在滤板移动的时候一侧会抵住其收集器的收集槽底端一侧，然后因为其收集槽底端一侧刮除块的斜槽能够让滤板在移动的时候来将表面上的淤泥铲起刮除，然后使得沿着其收集槽的开槽向因此进行滑动。

(2)最后当滑动到收集器的压力板一侧表面的时候会因为其淤泥不断的积累使得淤泥会不断的向一侧进行施压移动，使得压力板会向一侧进行倾斜移动使得将一侧的弹簧进行压缩，是能够将收集器的一侧打开其缝隙使得淤泥能够通过其开槽进入到收集器内部进行收集，然后在拉扯滤板的时候通过一侧的限位块能够在拉扯带一定距离的时候抵住其收集槽上进行限位，使得滤板不会与主体分离。

附图说明

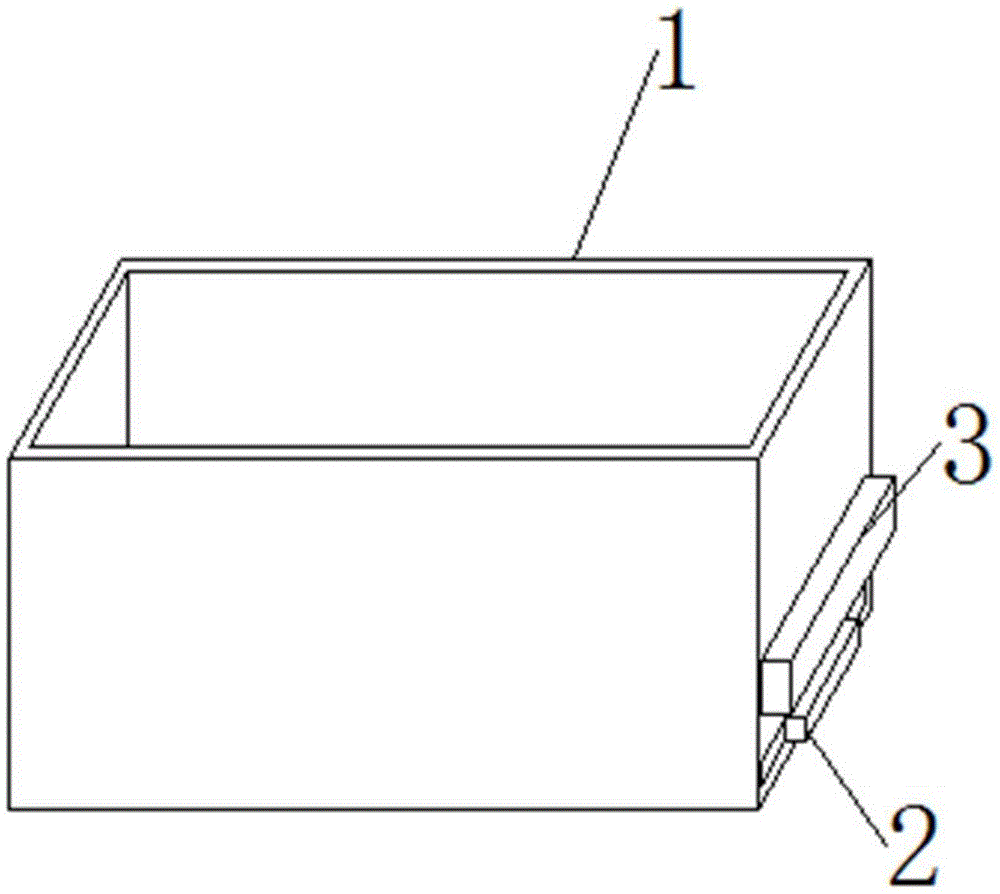

图1为本实用新型的整体结构示意图。

图2为本实用新型滤板的整体结构示意图。

图3为本实用新型收集器的局部整体结构示意图。

图1-3中：主体1、滤板2、推送块201、滤网202、限位块203、收集器3、收集槽301、刮除块302、压力板303。

具体实施方式

请参阅图1至3，本实用新型实施例中，

本实用新型提供的一种水产养殖用清淤净化装置，包括主体1、滤板2和收集器3，主体1内部底端嵌入设置有滤板2，主体1一侧嵌入设置有收集器3；

滤板2包括有推送块201、滤网202和限位块203，推送块201固定连接于滤板2一侧，滤网202嵌入设置于滤板2中部，限位块203固定连接于滤板2表面靠近一端处；

收集器3包括有收集槽301、刮除块302和压力板303，收集槽301固定连接于收集器3一侧，刮除块302固定连接于收集槽301一端，压力板303嵌入设置于收集器3一侧。

其中，推送块201为滤板2一侧呈长方形状的凸块，且凸块凸出设置在主体1一侧，通过推送块201能够方便的控制其滤板2进行拉扯移动。

其中，滤网202为滤板2中部呈交错排列网格状设置的滤网，通过滤网202能够将沉淀下来的淤泥进行阻隔使得其能够停留在滤网202的表面。

其中，限位块203为滤板2表面靠近一端呈长方形状的凸块，通过限位块203能够来拉扯其滤板2的时候不会与主体1分离开来。

其中，收集槽301为收集器3一侧呈倾斜状设置的开槽，且开槽的底端贴合在滤网202表面。

其中，刮除块302为收集槽301底端呈倾斜状设置的斜面，通过刮除块302能够在拉扯其滤板2移动的时候通过斜面能够将表面的淤泥进行刮除使得能够进入到收集槽301中。

工作原理：

在使用本实用新型一种水产养殖用清淤净化装置时，首先将水产放入进主体1中进行养殖，然后在养殖的过程中可以通过控制推送块201然后进行手动的拉扯推送来带动整个滤板2进行移动，而在滤板2移动的时候一侧会抵住其收集器3的收集槽301底端一侧，然后因为其收集槽301底端一侧刮除块302的斜槽能够让滤板2在移动的时候来将表面上的淤泥铲起刮除，然后使得沿着其收集槽301的开槽向因此进行滑动，最后当滑动到收集器3的压力板303一侧表面的时候会因为其淤泥不断的积累使得淤泥会不断的向一侧进行施压移动，使得压力板303会向一侧进行倾斜移动使得将一侧的弹簧进行压缩，是能够将收集器3的一侧打开其缝隙使得淤泥能够通过其开槽进入到收集器3内部进行收集，然后在拉扯滤板2的时候通过一侧的限位块203能够在拉扯带一定距离的时候抵住其收集槽301上进行限位，使得滤板2不会与主体1分离。
