技术领域
本实用新型涉及水产品养殖技术领域,更具体的,涉及一种养殖甲鱼用新型捕捞笼。
背景技术
捕甲鱼的笼子用竹篾或网绳编成,两端留口,以硬竹签在入口处倒插为倒须,使甲鱼只能进不能出,笼内放入动物内脏、蚯蚓团等做诱饵,让甲鱼嗅到诱饵散出的香味,爬入竹笼内吃食,而捕获之;
例如专利号为CN201621377596.8提供的实用新型专利,一种水产品捕捞笼,包括捕捞笼一、捕捞笼二、进口、连接部、锁紧部、金属遮光网,捕捞笼一和捕捞笼二的一端各设有一个向内部凹陷的进口,另一端通过锁紧部闭合,捕捞笼一和捕捞笼二通过连接部连接在一起,金属遮光网安装在捕捞笼的外表面。大大节省了各个环节的运输成本,使水产品捕捞笼销售价格下降,最终导致所捕捉的水产品价格下降,实惠于广大的消费者;由于水产品捕捞笼可以重叠放置,捕捉者可以成倍的多装载水产品捕捞笼,增加生产效率;水产品捕捞笼可以遮光,提高了捕捉效率,降低了水产品的价格,提高了生产者的利润;
结合上述检索发现,因甲鱼咬合力较大,现有的捕捞笼在捕捞后无法避免甲鱼对捕捞笼的咬合破坏,从而使得现有的捕捞笼在捕捞甲鱼后甲鱼易逃脱,并现有的捕捞笼通常为沙漏状,使得在捕捞甲鱼后,不方便使用者将甲鱼从捕捞笼内部取出。
实用新型内容
本实用新型旨在于解决背景中现有的捕捞笼甲鱼易逃脱,不方便取出甲鱼的问题,从而提供一种养殖甲鱼用新型捕捞笼。
为实现上述目的,本实用新型提供如下技术方案:一种养殖甲鱼用新型捕捞笼,包括捕捞架,所述捕捞架的外侧安装有拦截网,所述捕捞架的内部贯穿有限位架;
所述限位架内部的两侧旋转有旋转挡板,所述旋转挡板的一端弹性连接有弹簧,所述限位架的两侧贯穿连接有贯穿管,所述贯穿管的内部活动有挤压板,所述贯穿管的外侧嵌入有卡接槽,所述卡接槽的内部活动嵌套有卡接环,所述卡接环的外侧安装有收集袋,所述收集袋的外侧贯穿有透气孔,所述收集袋的内侧嵌入有储物槽。
优选的,所述贯穿管贯穿并延伸至拦截网的外侧,所述卡接槽呈圆环状嵌入于贯穿管的外侧,且卡接环侧面呈“L”状设置。
优选的,所述收集袋为皮质收集袋,所述透气孔直径为1-3cm,且收集袋通过卡接环与贯穿管嵌套连接。
优选的,所述挤压板呈横向“V”状分布于贯穿管内壁的两端,所述挤压板开口对应收集袋的内部,且挤压板为橡胶材质挤压板。
优选的,所述弹簧设置于限位架的内壁,所述弹簧设置于靠近贯穿管的一端,且旋转挡板与弹簧呈25-45°旋转连接。
优选的,所述旋转挡板的一侧安装有轴承,且旋转挡板呈倾斜角度设置于限位架内部的两端。
优选的,所述限位架呈漏斗状设置于捕捞架的内部,且限位架中部长度为15-20cm。
本实用新型提供了一种养殖甲鱼用新型捕捞笼,具有以下有益效果:
1、该种养殖甲鱼用新型捕捞笼设置有旋转挡板,使得当甲鱼进入限位架内部后,甲鱼挤压旋转挡板的外侧,旋转挡板挤压至弹簧的一端,而当甲鱼进入贯穿管内部后,旋转挡板因甲鱼挤压和弹簧的回弹力回复原位,从而达到了能够在甲鱼进入捕捞架内部后,将捕捞架出口进行封闭的效果。
2、该种养殖甲鱼用新型捕捞笼设置有贯穿管,使得可通过贯穿管方便甲鱼攀爬至收集袋内部,并能够通过收集袋方便将甲鱼进行收集,而甲鱼进入收集袋内部后,因甲鱼自身重力,使得能够通过甲鱼带动收集袋呈垂直方向移动,从而达到了能够方便将甲鱼进行收集的效果,且能够通过卡接槽和卡接环方便使用者将收集袋与贯穿管断开连接,从而达到了能够方便使用者取出甲鱼的效果。
3、该种养殖甲鱼用新型捕捞笼设置有挤压板,使得可通过挤压板设置于贯穿管内部,使得可通过挤压板对贯穿管内部进行进一步防护,避免甲鱼从收集袋内部攀爬至贯穿管内部,从而达到了能够防止甲鱼进一步爬入限位架内部的情况。
附图说明

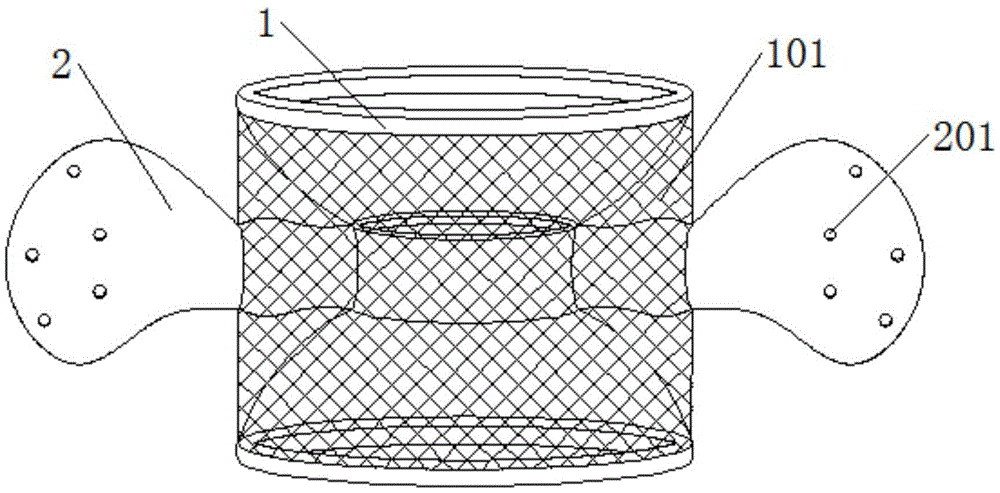

图1为本实用新型的整体结构示意图。
图2为本实用新型的捕捞架内部立体剖面结构示意图。
图3为本实用新型的图2中A处剖面结构示意图。
图1-3中:1-捕捞架,101-拦截网,2-收集袋,201-透气孔,202-储物槽,203-卡接环,3-限位架,301-旋转挡板,302-弹簧,4-贯穿管,401-卡接槽,402-挤压板。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1至3,本实用新型实施例中,一种养殖甲鱼用新型捕捞笼,包括捕捞架1,捕捞架1的外侧安装有拦截网101,捕捞架1的内部贯穿有限位架3;
限位架3内部的两侧旋转有旋转挡板301,旋转挡板301的一端弹性连接有弹簧302,限位架3的两侧贯穿连接有贯穿管4,贯穿管4的内部活动有挤压板402,贯穿管4的外侧嵌入有卡接槽401,卡接槽401的内部活动嵌套有卡接环203,卡接环203的外侧安装有收集袋2,收集袋2的外侧贯穿有透气孔201,收集袋2的内侧嵌入有储物槽202。
在本实施例中:贯穿管4贯穿并延伸至拦截网101的外侧,卡接槽401呈圆环状嵌入于贯穿管4的外侧,且卡接环203侧面呈“L”状设置,设置有贯穿管4,使得可通过贯穿管4方便甲鱼攀爬至收集袋2内部,并能够通过收集袋2方便将甲鱼进行收集,而甲鱼进入收集袋2内部后,因甲鱼自身重力,使得能够通过甲鱼带动收集袋2呈垂直方向移动,从而达到了能够方便将甲鱼进行收集的效果,且能够通过卡接槽401和卡接环203方便使用者将收集袋2与贯穿管4断开连接,从而达到了能够方便使用者取出甲鱼的效果。
在本实施例中:收集袋2为皮质收集袋2,透气孔201直径为1-3cm,且收集袋2通过卡接环203与贯穿管4嵌套连接,通过设置有收集袋2,使得可通过收集袋2避免甲鱼咬破拦截网101逃脱的情况。
在本实施例中:挤压板402呈横向“V”状分布于贯穿管4内壁的两端,挤压板402开口对应收集袋2的内部,且挤压板402为橡胶材质挤压板402,设置有挤压板402,使得可通过挤压板402设置于贯穿管4内部,使得可通过挤压板402对贯穿管4内部进行进一步防护,避免甲鱼从收集袋2内部攀爬至贯穿管4内部,从而达到了能够防止甲鱼进一步爬入限位架3内部的情况。
在本实施例中:弹簧302设置于限位架3的内壁,弹簧302设置于靠近贯穿管4的一端,且旋转挡板301与弹簧302呈25-45°旋转连接,通过设置有弹簧302,使得可通过弹簧302方便带动旋转挡板301进行旋转,并能够方便甲鱼进入收集袋2的内部。
在本实施例中:旋转挡板301的一侧安装有轴承,且旋转挡板301呈倾斜角度设置于限位架3内部的两端,设置有旋转挡板301,使得当甲鱼进入限位架3内部后,甲鱼挤压旋转挡板301的外侧,旋转挡板301挤压至弹簧302的一端,而当甲鱼进入贯穿管4内部后,旋转挡板301因甲鱼挤压和弹簧302的回弹力回复原位,从而达到了能够在甲鱼进入捕捞架1内部后,将捕捞架1出口进行封闭的效果。
在本实施例中:限位架3呈漏斗状设置于捕捞架1的内部,且限位架3中部长度为15-20cm,通过设置有限位架3,使得可通过限位架3方便甲鱼进入收集袋2的内部。
在使用本实用新型一种养殖甲鱼用新型捕捞笼时,首先将收集袋2内部储物槽202放置饵料,随后将收集袋2一侧的卡接环203嵌入于卡接槽401的内部,当甲鱼进入限位架3内部后,甲鱼挤压旋转挡板301的外侧,旋转挡板301挤压至弹簧302的一端,而当甲鱼进入贯穿管4内部后,旋转挡板301因甲鱼挤压和弹簧302的回弹力回复原位,随后甲鱼通过限位架3攀爬至贯穿管4的内部,可通过贯穿管4方便甲鱼攀爬至收集袋2内部,并能够通过收集袋2方便将甲鱼进行收集,而甲鱼进入收集袋2内部后,因甲鱼自身重力,使得能够通过甲鱼带动收集袋2呈垂直方向移动,从而达到了能够方便将甲鱼进行收集的效果,且能够通过卡接槽401和卡接环203方便使用者将收集袋2与贯穿管4断开连接,从而达到了能够方便使用者取出甲鱼的效果。
以上的仅是本实用新型的优选实施方式,应当指出,对于本领域的技术人员来说,在不脱离本实用新型构思的前提下,还可以作出若干变形和改进,这些也应该视为本实用新型的保护范围,这些都不会影响本实用新型实施的效果和专利的实用性。
