技术领域

本实用新型涉及养殖设备技术领域，尤其涉及一种渔业养殖用草料粉碎抛洒装置。

背景技术

渔业养殖，又称水产养殖，是指在岸上由人工所开辟的渔塭中，养殖鱼类或各种海鲜，以供食用。根据养殖水质的不同，可分为淡水养殖、咸水养殖及海面养殖三大类。以西南沿海分布最为密集，产值居远洋渔业之次，而饲料抛洒装置是采用机器替代人工进行抛洒饲料喂养鱼苗的装置，它不仅可以解放劳动力，且可以避免人工抛洒不均匀的现象发生。现有的饲料抛洒装置在使用时，只能喷洒颗粒状的饲料，并不能对草料进行抛洒，存在一定的局限性。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的问题，而提出的一种渔业养殖用草料粉碎抛洒装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种渔业养殖用草料粉碎抛洒装置，包括筒体和中板，所述筒体的内壁中部固定安装有中板，所述筒体的内部上方固定安装有液压缸，所述液压缸的底端通过活塞杆固定连接有上压板，所述筒体的底端固定安装有伺服电机，所述伺服电机的上方转动连接有传动轴，所述传动轴的上方固定安装有切割环，所述切割环的内部固定安装有刀片，所述传动轴的底端固定安装有刮板，所述筒体内部的左下方固定安装有引风机，所述中板的底端开口设置有喷孔，所述筒体下方的左右两端均固定安装有固定座，所述有固定座的中部转动连接有抛洒管，所述筒体下方左下角和右下角均固定安装有液压推杆。

优选的，所述液压推杆上方的连杆与抛洒管的底端固定连接，所述抛洒管围绕固定座上下30°转动。

优选的，所述刮板外侧的左右两端设置有出料口，所述出料口上的出料管道与抛洒管的一侧固定连接。

优选的，所述上压板与中板的上方相契合，所述上压板在筒体的内部上方呈水平方向上下滑动。

优选的，所述喷孔与中板底端之间的夹角为20°-30°，所述喷孔的上方呈中空状。

优选的，所述切割环的内部等距设置有刀片，所述相邻的刀片之间均设置有切割槽。

优选的，所述液压缸、伺服电机和液压推杆均通过导线与外部电源之间电性连接。

本实用新型提供了一种渔业养殖用草料粉碎抛洒装置，具有以下有益效果：

1、该种渔业养殖用草料粉碎抛洒装置通过设置有切割环，使得当草料在倒入至筒体中时，液压缸可推动上压板下压，对草料进行挤压，使得草料嵌入至切割环内部的刀片中，让草料快速被刀片切割粉碎，粉碎后的草料更加便于被鱼类啃食。

2、该种渔业养殖用草料粉碎抛洒装置通过设置有通过安装有引风机和刮板，当装置在抛洒的过程中，转动的刮板对粉碎完成后的草料进行刮动，防止草料堆积在一起，同时引风机会将气流引入至喷孔中喷出，使得气流和草料一起从抛洒管中喷出，抛洒力度更大，效果更好。

3、该种渔业养殖用草料粉碎抛洒装置通过设置有液压推杆，使得当装置在调整抛洒角度时，液压推杆可拉动或者推动抛洒管围绕固定座上下转动，对抛洒管喷出的草料进行调整，进一步的提高了装置的灵活度。

附图说明

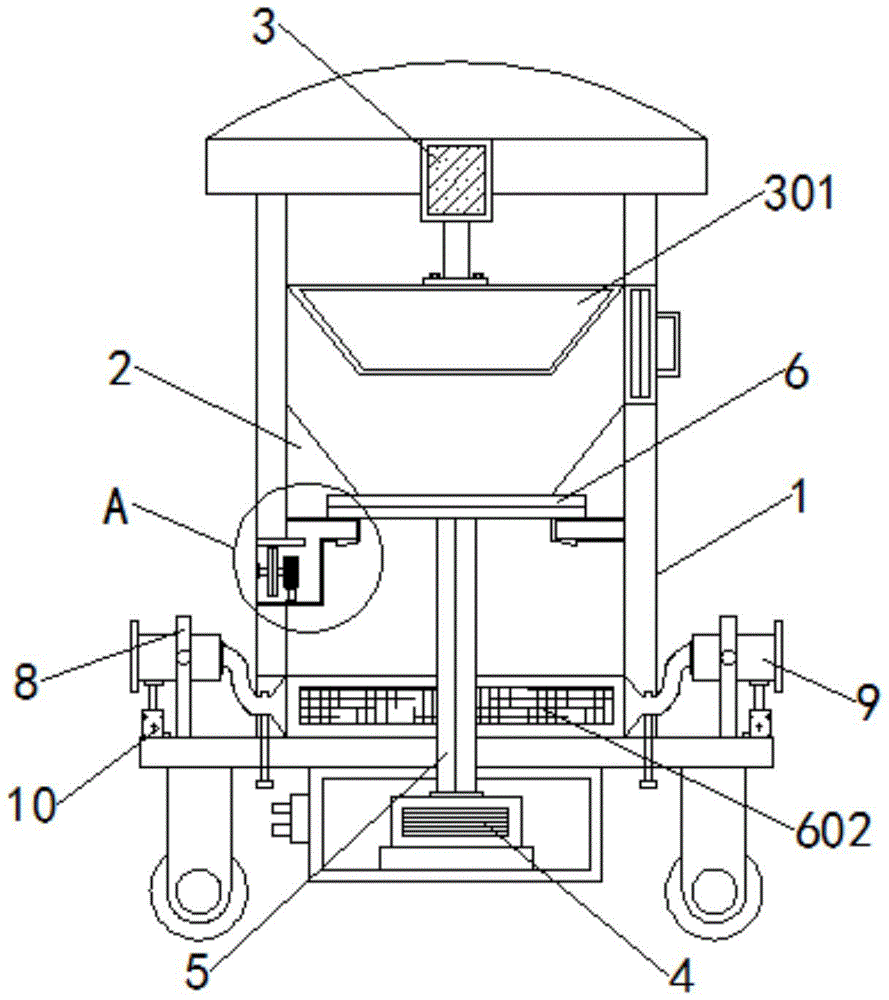

图1为本实用新型中整体结构示意图；

图2为本实用新型中切割环局部结构俯视示意图；

图3为本实用新型中图1A处放大结构示意图。

图例说明：

1-筒体，2-中板，3-液压缸，301-上压板，4-伺服电机，5-传动轴，6-切割环，601-刀片，602-刮板，7-引风机，701-喷孔，8-固定座，9-抛洒管，10-液压推杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

参照图1-3，一种渔业养殖用草料粉碎抛洒装置，包括筒体1和中板2，筒体1的内壁中部固定安装有中板2，筒体1的内部上方固定安装有液压缸3，液压缸3的底端通过活塞杆固定连接有上压板301，筒体1的底端固定安装有伺服电机4，伺服电机4的上方转动连接有传动轴5，传动轴5的上方固定安装有切割环6，切割环6的内部固定安装有刀片601，传动轴5的底端固定安装有刮板602，筒体1内部的左下方固定安装有引风机7，中板2的底端开口设置有喷孔701，筒体1下方的左右两端均固定安装有固定座8，有固定座8的中部转动连接有抛洒管9，筒体1下方左下角和右下角均固定安装有液压推杆10。

本实施例中，液压推杆10上方的连杆与抛洒管9的底端固定连接，抛洒管9围绕固定座8上下30°转动，使得当装置在调整抛洒角度时，液压推杆10可拉动或者推动抛洒管9围绕固定座8上下转动，对抛洒管9喷出的草料进行调整，进一步的提高了装置的灵活度。

本实施例中，刮板602外侧的左右两端设置有出料口，出料口上的出料管道与抛洒管9的一侧固定连接，更加便于当装置在抛洒的过程中，转动的刮板602会对粉碎完成后的草料进行刮动，使得草料进入左右两侧的出料口旁，更加便于后续引风机7产生气流将吹动草料进入至另一侧的抛洒管9中喷出。

本实施例中，上压板301与中板2的上方相契合，上压板301在筒体1的内部上方呈水平方向上下滑动，使得当液压缸3推动上压板301下移时会对草料进行挤压，让上压板301推动草料嵌入至切割环6内部的刀片601中，防止草料堆积在装置内部而不会自动下料。

本实施例中，喷孔701与中板2底端之间的夹角为20°-30°，喷孔701的上方呈中空状，使得引风机7在转动时，会将气流引入至喷孔701中喷出，使得气流正好喷向草料，将草料一起从抛洒管9中喷出，抛洒力度更大，效果更好。

本实施例中，切割环6的内部等距设置有刀片601，相邻的刀片601之间均设置有切割槽，使得当液压缸3可推动上压板301下移对草料进行挤压时，草料会嵌入至切割环6内部的刀片601中，让草料快速被刀片601切割粉碎，粉碎效果更好。

本实施例中，液压缸3、伺服电机4和液压推杆10均通过导线与外部电源之间电性连接，更加便于当装置在通电时，液压缸3、伺服电机4和液压推杆10均可正常工作。

工作原理：使用时，预先将装置放置在平稳的地面上并将装置与外部电源连接，当装置开始工作时，往装置内部上方倒入适量的草料，按动装置的控制开关后液压缸3推动上压板301下移，对草料进行挤压，同时伺服电机4通过传动轴5带动切割环6和刮板602转动，使得上压板301推动草料嵌入至切割环6内部的刀片601中，让草料快速被刀片601切割粉碎，之后转动的刮板602对粉碎完成后的草料进行刮动，防止草料堆积在一起，同时引风机7会将气流引入至喷孔701中喷出，使得气流和草料一起从抛洒管9中喷出，抛洒力度更大，效果更好，使得当装置在调整抛洒角度时，液压推杆10可拉动或者推动抛洒管9围绕固定座8上下转动，对抛洒管9喷出的草料进行调整，进一步的提高了装置的灵活度。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
