技术领域

本实用新型涉及围护技术领域，具体是一种加固型养殖场围护结构。

背景技术

护栏在畜牧养殖业中主要起到限制牲畜活动范围的作用，但现有技术不够完善，养殖人员无法对护栏的升降启闭做到操作自如，无法抵抗畜牧养殖动物的冲撞，导致体积较大的牲畜跃出护栏，并对护栏造成损坏现象，甚至伤害到养殖人员，护栏的安全系数低，但是每次开启时都需要人工操作进行定位，防止护栏门掉落，通常需要用手长时间拉住它才能防止其掉落，手一旦松开就会自动掉落，操作不慎有时会砸伤牲畜，使得正常打开过程中手必须保持拉紧状态，使得操作人员无法再处理别的事情，使用过程非常不便，而且有些护栏门本身较重，再加上牲畜的撞击容易使得操作人员脱手，拆卸起来非常不便，费时费力,在对不同体型的牲畜进行养殖时，需要更换不同高度的护栏，且同种类牲畜在成长过程中，体型发生变化，也需要重新制作护栏，现有的护栏大多为固定连接，在制作过程较为繁琐，工作量大，浪费资源，还不利于拆装，重复使用次数有限，故现有的护栏实用性较差，适用范围窄。

实用新型内容

本实用新型的目的在于提供一种加固型养殖场围护结构，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种加固型养殖场围护结构，包括基座、固定柱、U形支撑架、固定块、拦板、固定栅栏架、固定栏架、空心槽、折叠板、螺纹孔、滚轴、锥形屋和螺纹钉，其特征在于：所述基座上表面固定连接有固定柱，所述固定柱上表面活动连接有U形支撑架，所述固定栏架一端固定连接有U形支撑架，所述U形支撑架内壁活动连接有固定块，所述固定柱一端上端固定连接有固定栅栏架、下端固定连接有固定栏架,所述固定栅栏架与固定栏架一端均设有螺纹孔，所述螺纹孔活动连接有螺纹钉，所述固定栅栏架与固定栏架一端活动连接有折叠板，且折叠板两侧设有螺纹孔，所述固定栅栏架与固定栏架内壁均设有空心槽，所述拦板下端固定连接有滚轴，所述固定柱上表面固定连接有锥形屋。

其中，所述折叠板与U形支撑架均设为4个或者4个以上。

其中，所述锥形屋内部呈空心结构，设有2个或者2个以上，且设为透明橡胶硬板材质。

其中，所述固定柱一侧设有小型空心槽，且设有多个。

其中，所述固定栅栏架与固定栏架一端固定设有若干个卡齿，且卡齿之间的间距相契合。

其中，所述固定栅栏架与固定栏架内壁空心槽均固定设有橡胶软层。

与现有技术相比，本实用新型的有益效果是：

1.本实用新型通过设置有基座与固定柱设为石柱与水泥混合材质，通过将基座与固定柱设为石柱，增加了固定柱的重量与稳定性，同时减少了各种尖锥的使用，使得安装更加稳定牢靠。

2.本实用新型通过设置有固定栅栏架与固定栏架一端固定设有若干个卡齿，且卡齿之间的间距相契合，便于一端的固定栅栏架与固定栏架在关闭时与另一端固定连接，增强固定栅栏架与固定栏架稳定性，提高护栏的安全系数。

3.本实用新型通过设置有固定栅栏架与固定栏架一端固定设有若干个卡齿，且卡齿之间的间距相契合，通过在一端设置卡齿，便于一端的固定栅栏架与固定栏架7在关闭时与另一端固定连接，增强固定栅栏架与固定栏架稳定性，提高护栏的安全系数。

附图说明

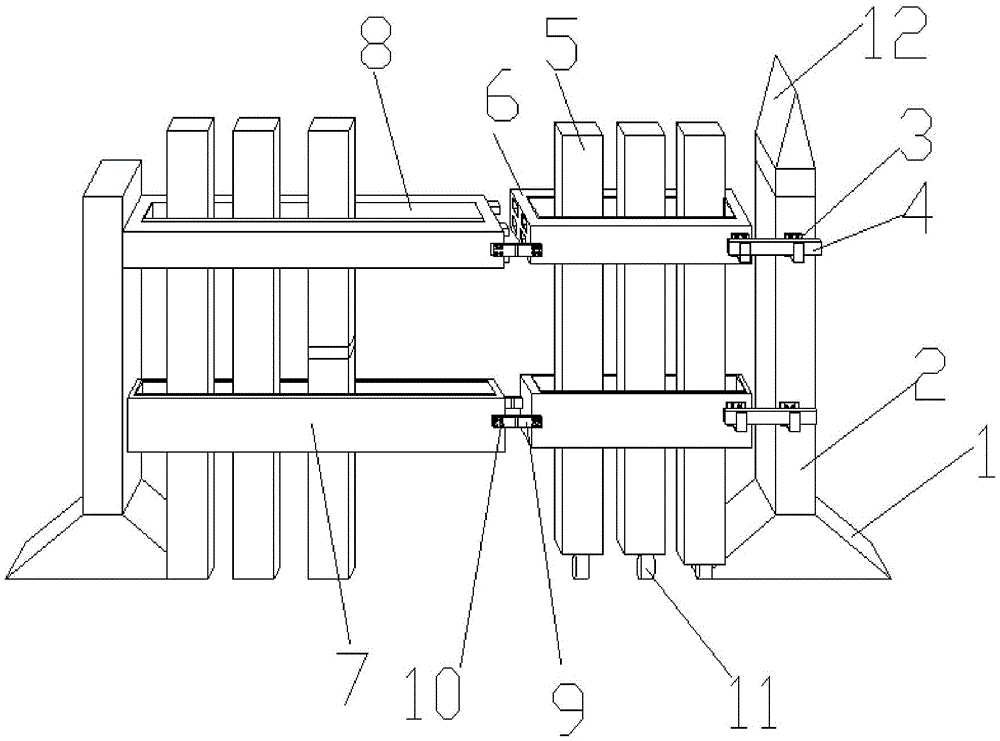

图1是本实用新型的整体安装结构示意图；

图2是本实用新型的整体剖面结构示意图；

图3是本实用新型的螺纹钉结构示意图；

图中：基座—1、固定柱—2、U形支撑架—3、固定块—4、拦板—5、固定栅栏架—6、固定栏架—7、空心槽—8、折叠板—9、螺纹孔—10、滚轴—11、锥形屋—12和螺纹钉—13。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型提供一种技术方案：一种加固型养殖场围护结构，包括基座1、固定柱2、U形支撑架3、固定块4、拦板5、固定栅栏架6、固定栏架7、空心槽8、折叠板9、螺纹孔10、滚轴11、锥形屋12和螺纹钉13，基座1上表面固定连接有固定柱2，固定柱2上表面活动连接有U形支撑架3，固定栏架7一端固定连接有U形支撑架3，U形支撑架3内壁活动连接有固定块4，固定柱2一端上端固定连接有固定栅栏架6、下端固定连接有固定栏架7,固定栅栏架6与固定栏架7一端均设有螺纹孔10，螺纹孔10活动连接有螺纹钉13，固定栅栏架6与固定栏架7一端活动连接有折叠板9，且折叠板9两侧设有螺纹孔10，固定栅栏架6与固定栏架7内壁均设有空心槽8，拦板5下端固定连接有滚轴11，固定柱2上表面固定连接有锥形屋12。

优选的，基座1与固定柱2设为石柱与水泥混合材质，通过将基座1与固定柱2设为石柱，增加了固定柱2的重量与稳定性，同时减少了各种尖锥的使用，使得安装更加稳定牢靠。

优选的，折叠板9与U形支撑架3均设为4个或者4个以上，折叠板9安装有4个，分别安装在固定栅栏架6与固定栏架7前后两端，通过折叠板9活动连接另一端的固定栅栏架6与固定栏架7，使得结构连接更加稳定，同时方便在外部对动物进行喂食。

优选的，锥形屋12内部呈空心结构，设有2个或者2个以上，且设为透明橡胶硬板材质，将内部设为空心结构便于放置其他照明物品，便于在夜间对护栏内部进行照明，且锥形屋12设为2个，还可根据固定柱2可多个安装，橡胶材质具有很好的透明性，可以让光更好照出。

优选的，固定柱2一侧设有小型空心槽8，且设有多个，在固定柱2一侧设置小型空心槽8，便于在内部放置灭虫药品，多个安装还便于放置其他物品。

优选的，固定栅栏架6与固定栏架7一端固定设有若干个卡齿，且卡齿之间的间距相契合，通过在一端设置卡齿，便于一端的固定栅栏架6与固定栏架7在关闭时与另一端固定连接，增强固定栅栏架6与固定栏架7稳定性，提高护栏的安全系数。

优选的，固定栅栏架6与固定栏架7内壁空心槽8均固定设有橡胶软层，且橡胶软层呈条纹状，空心槽内壁8设置橡胶层条纹，橡胶加强拦板5在空心槽8内部的摩擦性，使得可以更好固定拦板5，空心槽8便于拆装与更换，可以重复利用，增强护栏实用性，适用范围较为广泛。

工作原理：首先，将基座1放置在地面，基座1固定上表面固定安装有固定柱2，固定栅栏架6与固定栏架7平行安装在固定柱2上下一端，固定栅栏架6与固定栏架7内部均设有空心槽8，使拦板5活动紧密安装在内部，避免动物出逃，且一端两侧上表面设有螺纹孔10，通过螺纹孔10使用螺纹钉13与折叠板9一端的螺纹孔10活动安装，使用螺纹钉13将折叠板9一端活动安装在另一个固定栅栏架6与固定栏架7上表面，固定栅栏架6与固定栏架7一端均设有卡齿，固定另一端固定栅栏架6与固定栏架7，便于在外部喂食动物，且少许下端固定安装有滚轴11，便于灵活推动护栏门，固定柱2与固定栅栏架6、固定栏架7上表面一端上表面通过螺纹钉13与螺纹孔10活动安装有U形支撑架3，固定块4活动安装在U形支撑架3内壁，固定柱2上表面固定安装有锥形屋12，锥形屋12内部呈空心结构，下方一侧设有箱门，且设为透明橡胶硬板材质。
