技术领域

本实用新型涉及畜牧技术领域，更具体的，涉及一种畜牧养殖用饲料配料装置。

背景技术

畜牧，是指采用畜、禽等已经被我们人类人工饲养驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产过程。

现有技术公开了申请号为：CN201720056422.X的一种畜牧养殖配料装置，包括电机和搅拌桶，电机右侧设置有传动轴，传动轴右端连接设置有搅拌轴，搅拌轴上设置有螺旋状的搅拌螺纹；搅拌轴设置在搅拌桶内，搅拌桶的右端设置有出料管；搅拌桶顶部设置有支撑盘，支撑盘的上部设置有配料斗，配料斗的周围设置有若干支撑杆，但是该现有技术在进行配料的过程中，会出现饲料中掺杂着粗块和杂物，饲料质量差，从而对畜牧的喂养造成影响。

实用新型内容

本实用新型旨在于解决背景中的问题，从而提供一种畜牧养殖用饲料配料装置。

为实现上述目的，本实用新型提供如下技术方案：包括主体、第一进料口和第二进料口，所述第一进料口与第二进料口均固定设置在主体的顶端，所述第一进料口与第二进料口的底端固定设置料腔，所述料腔的内部嵌入设置粉碎柱，所述粉碎柱的两端分别固定连接连接头和固定头，所述连接头与固定头均固定连接料腔，所述料腔的底端固定连接通道，所述通道的下方设置固定板，固定板位于底腔与料腔之间设置，所述固定板的表面居中位置设置有滤板，所述滤板的表面居中位置连接搅拌扇，所述搅拌扇的外侧表面固定连接有第一扇叶，所述底腔的内部固定连接搅拌柱，所述搅拌柱的顶端固定连接顶套，所述搅拌柱固定连接在底腔的底面，所述搅拌柱的表面固定连接第二扇叶。

优选的，所述料腔在主体内部呈向内倾斜设置，粉碎柱外侧表面固定连接扇叶，扇叶呈螺旋状在粉碎柱的表面突出设置，且扇叶表面均匀开设开孔。

优选的，所述滤板呈圆形设置，滤板的四周边缘突出设置，第一扇叶为矩形扇叶立起设置。

优选的，所述第二扇叶设置两组，每组设置两个，且第二扇叶设置为弧形扇叶。

优选的，所述第二扇叶在搅拌柱的表面呈同朝向设置，且表面竖向设置矩形凸起条。

本实用新型提供了一种畜牧养殖用饲料配料装置，具有以下有益效果：

1、该种畜牧养殖用饲料配料装置通过倾斜设置的料腔，在送料的时候配合内嵌的粉碎柱，达到对饲料进行粉碎处理的效果，而螺旋状的扇叶可以有效的对饲料中的粗块进行粉碎。

2、该种畜牧养殖用饲料配料装置通过滤板与表面突出设置的第一扇叶，在使用的时候，达到对饲料进行搅拌分散的效果，配合滤板有效的对饲料中的粗块进行过滤。

3、该种畜牧养殖用饲料配料装置通过第二扇叶，在对饲料进行搅拌的时候，同朝向的第二扇叶一侧表面对饲料进行集中效果，而另一侧表面设置的矩形凸起条对饲料进行分散搅拌，使得饲料搅拌更加均匀。

附图说明

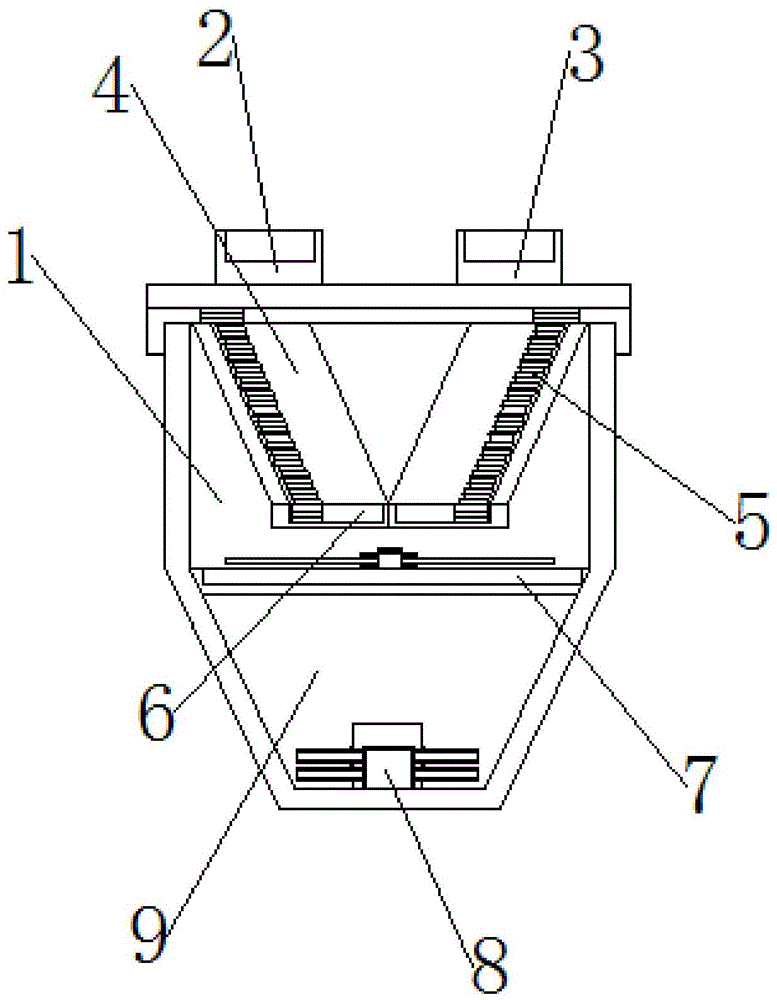

图1为本实用新型的整体结构剖视图。

图2为本实用新型的粉碎柱结构示意图。

图3为本实用新型的第一扇叶结构示意图。

图4为本实用新型的第二扇叶结构示意图。

图1-4中：1-主体，2-第一进料口，3-第二进料口,4-料腔，5-粉碎柱，6-通道，7-固定板，8-搅拌柱，9-底腔，10-连接头，11-固定头，12-搅拌扇，13-滤板，14-第一扇叶，15-顶套，16-第二扇叶。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至4，本实用新型实施例中，一种畜牧养殖用饲料配料装置，包括主体1、第一进料口2和第二进料口3，第一进料口2与第二进料口3均固定设置在主体1的顶端，第一进料口2与第二进料口3的底端固定设置料腔4，料腔4的内部嵌入设置粉碎柱5，粉碎柱5的两端分别固定连接连接头10和固定头11，连接头10与固定头11均固定连接料腔4，料腔4的底端固定连接通道6，通道6的下方设置固定板7，固定板7位于底腔9与料腔4之间设置，固定板7的表面居中位置设置有滤板13，滤板13的表面居中位置连接搅拌扇12，搅拌扇12的外侧表面固定连接有第一扇叶14，底腔9的内部固定连接搅拌柱8，搅拌柱8的顶端固定连接顶套15，搅拌柱8固定连接在底腔9的底面，搅拌柱8的表面固定连接第二扇叶16。

本实施例中，料腔4在主体1内部呈向内倾斜设置，粉碎柱5外侧表面固定连接扇叶，扇叶呈螺旋状在粉碎柱5的表面突出设置，且扇叶表面均匀开设开孔，通过倾斜设置的料腔4，在送料的时候配合内嵌的粉碎柱5，达到对饲料进行粉碎处理的效果，而螺旋状的扇叶可以有效的对饲料中的粗块进行粉碎。

本实施例中，滤板13呈圆形设置，滤板13的四周边缘突出设置，第一扇叶14为矩形扇叶立起设置，通过滤板13与表面突出设置的第一扇叶14，在使用的时候，达到对饲料进行搅拌分散的效果，配合滤板13有效的对饲料中的粗块进行过滤。

本实施例中，第二扇叶16设置两组，每组设置两个，且第二扇叶16设置为弧形扇叶，第二扇叶16在搅拌柱8的表面呈同朝向设置，且表面竖向设置矩形凸起条，通过第二扇叶16，在对饲料进行搅拌的时候，同朝向的第二扇叶16一侧表面对饲料进行集中效果，而另一侧表面设置的矩形凸起条对饲料进行分散搅拌，使得饲料搅拌更加均匀。

在使用本实用新型一种畜牧养殖用饲料配料装置时，首先使用人员将饲料通过两个进料口倒入料腔4中，料腔4中的粉碎柱5进行旋转，对料腔4种的饲料进行预先粉碎处理，之后饲料接触到固定板7表面的滤板13，这时搅拌扇12带动表面的第一扇叶14进行旋转，配合滤板13，对滤板13表面的饲料进行分散搅拌，饲料通过滤板13过滤落入底腔9中，底腔9中的第二扇叶16在搅拌柱8的带动下进行旋转，对饲料进行搅拌。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
