技术领域

本实用涉及电缆支撑架技术领域，尤其涉及一种可调节方向角度的电缆支撑架。

背景技术

电缆敷设在电缆沟和隧道内，一般多使用支架固定。常用的支架有角钢支架和装配式支架，随着现代化的逐渐发展，各种电缆的架设也越来越多，电力电缆的架设就要用到电力电缆的支撑装置，电力电缆支撑装置是用来支撑固定电缆的装置，从电缆的长度方向每隔一定距离，就需要设有一个电力电缆支撑装置。

现有的电力电缆支撑装置大多数结构简单，不便于调节，电力电缆规格多种多样，架设的高度和角度也是各不相同，且电缆之间错综复杂，迫切需要一种可方便调节角度，适应不同角度架设电缆的电缆支撑架，因此，提供了一种新的电缆支撑架。

实用新型内容

有鉴于此，本实用的目的是提供一种可调节方向角度的电缆支撑架，解决了现有的电缆支撑架不方便调节的问题。

本实用通过以下技术手段解决上述技术问题：

一种可调节方向角度的电缆支撑架，包括固定座，固定在固定座上的圆柱，活动连接圆柱的支撑架；所述固定座固定连接在墙壁上，所述固定座底端固定连接底部固定块，所述底部固定块上方固定连接卡座，所述卡座内套接圆柱，所述圆柱上活动套接支撑架，所述圆柱顶部连接固定旋钮，所述固定旋钮连接顶部固定块下方，所述顶部固定块套接固定座顶部。

进一步，所述固定座通过顶部固定块下方的固定旋钮和底部固定块上方的卡座固定连接圆柱。

进一步，所述圆柱底部设有卡齿，所述卡齿与卡座内的卡槽嵌合套接。

进一步，所述圆柱顶部设有螺纹，所述螺纹与固定旋钮螺纹连接，所述固定旋钮与顶部固定块活动连接。

进一步，所述支撑架一端固定连接滑动环，所述滑动环活动套接在圆柱上。

进一步，所述圆柱上套接的支撑架有多根且可自由增减。

进一步，所述滑动环两侧设有松紧旋钮，所述松紧旋钮内侧固定连接螺纹杆，所述螺纹杆一端固定连接松紧旋钮且另一端固定连接橡胶块，所述橡胶块在滑动环上的凹槽内。

进一步，所述支撑架上设有固定圆孔，所述固定圆孔有多个且密集排列在支撑架上。

本实用的有益效果：本实用通过固定座上固定的圆柱6，使得支撑架通过滑动环滑动连接在圆柱上，方便调节支撑架之间的高度，同时可根据实际情况自由增减圆柱内的支撑架，再通过滑动环可以自由调节支撑架的角度，并且通过滑动环内的橡胶块拧紧拧松，方便调节，最后通过支撑架上设计的固定圆孔，可以方便固定支撑架上的电缆，防止脱落，简单方便，高效快捷。

附图说明

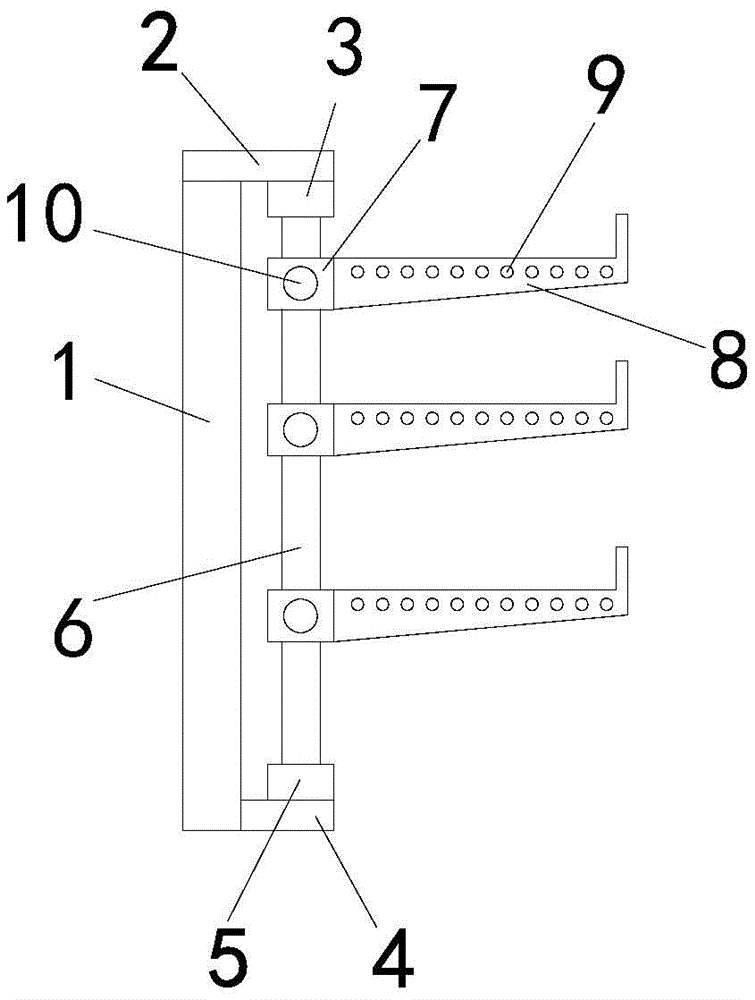

图1是本实用一种可调节方向角度的电缆支撑架的整体结构示意图；

图2是本实用一种可调节方向角度的电缆支撑架的滑动环结构示意图；

图3是本实用一种可调节方向角度的电缆支撑架的卡座俯视图；

图4是本实用一种可调节方向角度的电缆支撑架的圆柱结构示意图。

其中，固定座1，顶部固定块2，固定旋钮3，底部固定块4，卡座5，圆柱6，滑动环7，支撑架8，固定圆孔9，松紧旋钮10，螺纹杆11，橡胶块12，卡槽13，卡齿14，螺纹15，凹槽16。

具体实施方式

以下将结合附图和具体实施例对本实用进行详细说明：

如图1-图4所示，本实用的一种可调节方向角度的电缆支撑架，包括固定座1，固定在固定座上的圆柱6，活动连接圆柱的支撑架8；固定座1固定连接在墙壁上，固定座1底端固定连接底部固定块4，底部固定块4上方固定连接卡座5，卡座5内套接圆柱6，圆柱6上活动套接支撑架8，圆柱6顶部连接固定旋钮3，固定旋钮3连接顶部固定块2下方，顶部固定块2套接固定座1顶部。

其中：固定座1通过顶部固定块2下方的固定旋钮3和底部固定块4上方的卡座5固定连接圆柱6，使得套入支撑架8，方便支撑架8的上下调节和方向调节。

其中：圆柱6底部设有卡齿14，卡齿14与卡座5内的卡槽13嵌合套接，防止圆柱6的转动进而影响到支撑架8的转动。

其中：圆柱6顶部设有螺纹15，螺纹15与固定旋钮3螺纹连接，固定旋钮3与顶部固定块2活动连接，方便自由拆卸，方便圆柱6内套入支撑架8。

其中：支撑架8一端固定连接滑动环7，滑动环7活动套接在圆柱6上，方便支撑架8的上下调节和方向调节。

其中：圆柱6上套接的支撑架8有多根且可自由增减，方便根据情况自由增减支撑架。

其中：滑动环7两侧设有松紧旋钮10，松紧旋钮10内侧固定连接螺纹杆11，螺纹杆11一端固定连接松紧旋钮10且另一端固定连接橡胶块12，橡胶块12在滑动环7上的凹槽16内，方便将滑动环7固定在圆柱(6)上。

其中：支撑架8上设有固定圆孔9，固定圆孔9有多个且密集排列在支撑架8上，方便电缆的固定。

本实用首先通过固定座1固定连接在墙体上，固定座1底部固定连接底部固定块4，底部固定块4上固定连接卡座5，通过卡座5内的卡槽13与圆柱6底部的卡齿14相互套接，防止圆柱6的转动，然后通过圆柱6，往圆柱6内套入支撑架8，根据实际情况套入支撑架8的数量，然后通过固定旋钮3将圆柱6顶部固定连接在固定座1顶部，支撑架8通过滑动环7可在圆柱6上自由调节上下高度，同时也可调节左右角度，当调节到合适位置时，通过滑动环7上的松紧旋钮10拧动螺纹杆11，通过螺纹杆11将橡胶块12压在圆柱6上，将支撑架8固定在合适的位置，防止支撑架8移动，最后通过支撑架8上的固定圆孔9，可以方便固定支撑架8上的电缆。

以上实施例仅用以说明本实用的技术方案而非限制，尽管参照较佳实施例对本实用进行了详细说明，本领域的普通技术人员应当理解，可以对本实用的技术方案进行修改或者等同替换，而不脱离本实用技术方案的宗旨和范围，其均应涵盖在本实用的权利要求范围当中。本实用未详细描述的技术、形状、构造部分均为公知技术。
