技术领域

本实用新型涉及建筑材料技术领域，具体的，涉及一种建筑材料用便于打磨边角的打磨装置。

背景技术

建筑材料是在建筑工程中所应用的各种材料，建筑材料其主要特征首先是节约资源和能源，其次是减少环境污染，避免全球变暖与臭氧层的破坏，第三是容易回收和循环利用，而现有技术中的建筑材料用打磨装置在打磨时，只能对建筑材料的平面进行打磨，无法对边角进行打磨，并且在打磨过程中产生的粉尘较多，很难对粉尘进行有效的清理，且清理后的粉尘不便于收集等问题，因此，需要在建筑材料用打磨装置的基础上进一步的研究，提供一种建筑材料用便于打磨边角的打磨装置。

实用新型内容

该种装配式建筑结构解决上述提出的无法对边角进行打磨，很难对粉尘进行有效的清理，且清理后的粉尘不便于收集的问题，提供一种建筑材料用便于打磨边角的打磨装置。

本实用新型提供如下技术方案：一种建筑材料用便于打磨边角的打磨装置，包括装置本体，装置本体的内部设置有打磨部件，且装置本体的下方设置有清理部件。

进一步的优选方案：打磨部件包括打磨板、锥形轮和放置台，且清理部件包括腔体。

进一步的优选方案：打磨板设置在装置本体的内部。

进一步的优选方案：锥形轮设置有两个，且两个锥形轮呈倒L状，并且两个锥形轮的相接触面相互齿合。

进一步的优选方案：放置台的内部设置有两个横板，且两个横板呈对称设置。

进一步的优选方案：腔体的内部设置有至少两个滤网，且滤网呈V状设置。

有益效果：

本实用新型中的打磨板通过锥形轮带动螺杆转动向右移动，对放置板上的建筑材料的平面进行打磨，当打磨板通过螺杆移动至建筑材料边缘时，可以对建筑材料的边角进行打磨，并通过设置的弹性件对放置台进行减震，且内管使得弹性件不会偏移，影响弹性件减震的效果；

本实用新型中的进水管引进的水对装置内部进行冲洗，且腔体的内底部由中部向两端向下倾斜状，通过V状的滤网对冲洗过后产生的污水进行过滤，同时将水向滤网的两端并沿着腔体底部的倾斜面流至腔体的内部两端，过滤后的水，可进行再次使用，清洗简单方便，避免人工清洗，节省人力。

附图说明

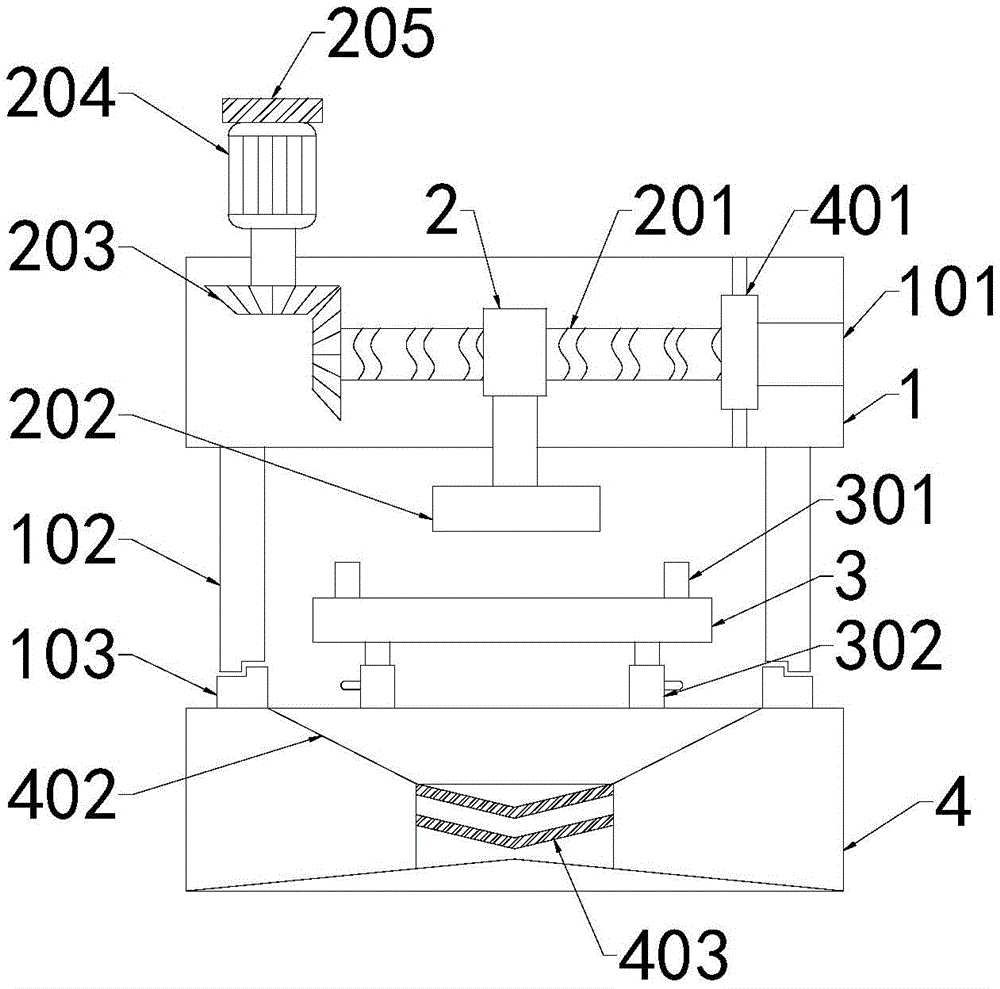

图1为本实用新型整体的结构示意图。

图2为本实用新型中放置台的内部示意图。

图3为本实用新型中的横板结构示意图。

图4为本实用新型中卡环的内部示意图。

图1-4中：装置本体1，固定柱101，活动板102，固定板103，连接杆2，螺杆201，打磨板202，锥形轮203，电机204，控制器205，放置台3，限位板301，固定杆302，活动杆303，横板304，弹性件305，内管306，把手307，卡环308，腔体4，进水管401，进水槽402，滤网403。

具体实施方式

请参阅图1至4中，

本实用新型实施例中，一种建筑材料用便于打磨边角的打磨装置，包括装置本体1，装置本体1的内部设置有打磨部件，且装置本体1的下方设置有清理部件。

优选的，打磨部件包括打磨板202、锥形轮203和放置台3，且清理部件包括腔体4，放置台3的外侧两端分别设置有活动板102，且活动板102的下端活动连接有固定板103，向外拉动活动板102，便于将建筑材料放入放置台3中。

优选的，打磨板202设置在装置本体1的内部，且打磨板202的顶部固定连接有连接杆2，连接杆2的一端活动连接有螺杆201，且螺杆201的左端设置有锥形轮203，锥形轮203设置有两个，且两个锥形轮203呈倒L状，并且两个锥形轮203的相接触面相互齿合，锥形轮203的顶部设置有电机204，且电机204通过导线与外部控制终端电性连接，电机204的顶部设置有控制器205，打磨板202通过锥形轮203带动螺杆201转动向右移动，对放置板3上的建筑材料的平面进行打磨，当打磨板202通过螺杆201移动至建筑材料边缘时，可以对建筑材料的边角进行打磨。

优选的，放置台3的内部设置有两个横板304，且两个横板304呈对称设置，横板304的内侧设置有至少五个内管306，且内管306的外侧套接有弹性件305，放置台3的上端设置有两个限位板301，且放置台3的底部两端分别卡接有活动杆303，活动杆303的下端活动连接有固定杆302，且活动杆303的一端卡接有把手307，把手307贯穿连接于固定杆302的一端，且固定杆302的上端设置有卡环308，卡环308的内壁卡接有若干个凸块，通过弹性件305对放置台3进行减震，且内管306使得弹性件305不会偏移，影响弹性件305减震的效果。

优选的，腔体4的内部设置有至少两个滤网403，且滤网403呈V状设置，滤网403的顶部设置有进水槽402，且螺杆201的右端设置有进水管401，进水管401的右端固定连接有固定柱101，通过进水管401引进的水对装置本体1内部进行冲洗，且腔体4的内底部由中部向两端向下倾斜状，通过V状的滤网403对冲洗过后产生的污水进行过滤，同时将水向滤网的两端并沿着腔体4底部的倾斜面流至腔体的内部两端，过滤后的水，可进行再次使用，清洗简单方便，避免人工清洗，节省人力。

工作原理：

在安装本实用新型的一种建筑材料用便于打磨边角的打磨装置时，首先，向外侧拉动活动板102，使活动板102脱离固定板103形成开口，随后通过开口将建筑材料放入放置台3上，并利用两个限位板301将建筑材料的两端固定，接着向上推动把手307，使活动杆303上升并将放置台3调整至便于打磨板202打磨的高度，并通过卡环308上的凸块将活动杆303的外壁进行固定，然后将电机204一端的电源插头插入外界电源启动电机204通过两个锥形轮203之间的配合带动螺杆201转动，同时带动连接杆2上的打磨板202向右移动，对放置板3上的建筑材料的平面进行打磨，当打磨板202通过螺杆201移动至建筑材料的右端边缘时对建筑材料的边角进行打磨，并通过两个限位板301对建筑材料的两端边角进行限位，能够更方便的对边角进行打磨，而后通过电机204启动控制器205开启正反转控制开关，使得电机204带动螺杆201进行相反方向的旋转，便于打磨板202移动至建筑材料的左端边缘对齐进行打磨，在打磨的过程中，通过弹性件305对放置台3进行减震，并且通过内管306使得弹性件305不会偏移，之后通过进水管401引进的水对装置本体1内部进行冲洗，且腔体4的内底部由中部向两端向下倾斜状，通过V状的滤网403对冲洗过后产生的污水进行过滤，同时将水向滤网的两端并沿着腔体4底部的倾斜面流至腔体的内部两端。
