技术领域

本实用新型涉及畜牧器械技术领域，具体是一种灌壶器。

背景技术

目前畜牧业对于小牛犊等牲畜在进行喂奶或喂药时，常会用到灌壶器；

其中有一篇专利号为：CN201720055121.5的新型畜牧用药液、奶水灌壶器在使用时具有以下缺点：虽然可以通过通孔和导通气槽的数量和大小控制每一次挤压的流量和流速，但是在冬天等寒冷天气使用时，灌壶器内的液体容易凝结，导致液体流动性差，液体不易流出，导致无法进行正常喂奶或喂药，使得使用十分不便；

由于上述问题导致灌壶器使用不便，因此，需要在现有的灌壶器上进行进一步研究，提供一种新的畜牧用防冻结灌壶器。

实用新型内容

本实用新型旨在于解决现有的灌壶器的在冬天等寒冷天气使用时，灌壶器内的液体容易凝结，导致液体流动性差，液体不易流出，导致无法进行正常喂奶或喂药，使得使用十分不便问题，提供一种畜牧用防冻结灌壶器，通过在储液壶的内部设置电加热管，通过电源线与外部电源电性连接，外部电源为电加热管提供电力来源，电加热管对储液壶内的液体加热升温，消除液体的凝结性，使得储液壶内的液体保持流动性，使得可以继续连续喂药和喂奶的操作，使得使用更加方便。

为实现上述目的，本实用新型提供如下技术方案：一种畜牧用防冻结灌壶器，包括储液壶、电加热管、输液软管、硬管和灌药头，所述储液壶的内部嵌入设置有电加热管，所述电加热管的另一端配套设置有电源线，所述储液壶的右侧中间处固定连接有手柄，所述储液壶的正面上端设置有指示灯，所述储液壶的顶部一体化设置有灌液口，所述灌液口的外端固定连接有输液软管，所述输液软管的另一端固定连接有硬管，所述硬管的末端一体化设置有灌药头。

优选的，所述电源线位于储液壶的右侧上端处，且电加热管通过电源线与外部电源电性连接。

优选的，所述电加热管通过电线与指示灯呈电性连接，且电加热管配套设置有干烧保护器。

优选的，所述储液壶为不锈钢储液壶。

优选的，所述手柄与储液壶为分体式设置，且手柄为塑料手柄，手柄的表面设置有防滑纹。

优选的，所述电加热管垂直悬空在储液壶的内部与底部具有一定间隔，且电加热管位于储液壶的内部中间处。

优选的，所述灌液口的外端配套设置有旋盖，且灌液口、输液软管、硬管和灌药头之间相互连通。

有益效果：该种畜牧用防冻结灌壶器，当在冬天等寒冷天气使用时，灌壶器内的液体凝结后，通过电源线与外部电源电性连接，外部电源为电加热管提供电力来源，保障其正常运行，电加热管在储液壶的内部进行电加热，通过指示灯能够了解电加热管加热的工作状态，电加热管位于储液壶的内部中间处，能够从储液壶中间部分的液体进行加热升温，并辐射至储液壶中间外围的液体，使得升温更加快速，电加热管对储液壶内的液体加热升温，消除液体的凝结性，使得储液壶内的液体保持流动性，使得可以继续连续喂药和喂奶的操作，使得使用更加方便。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

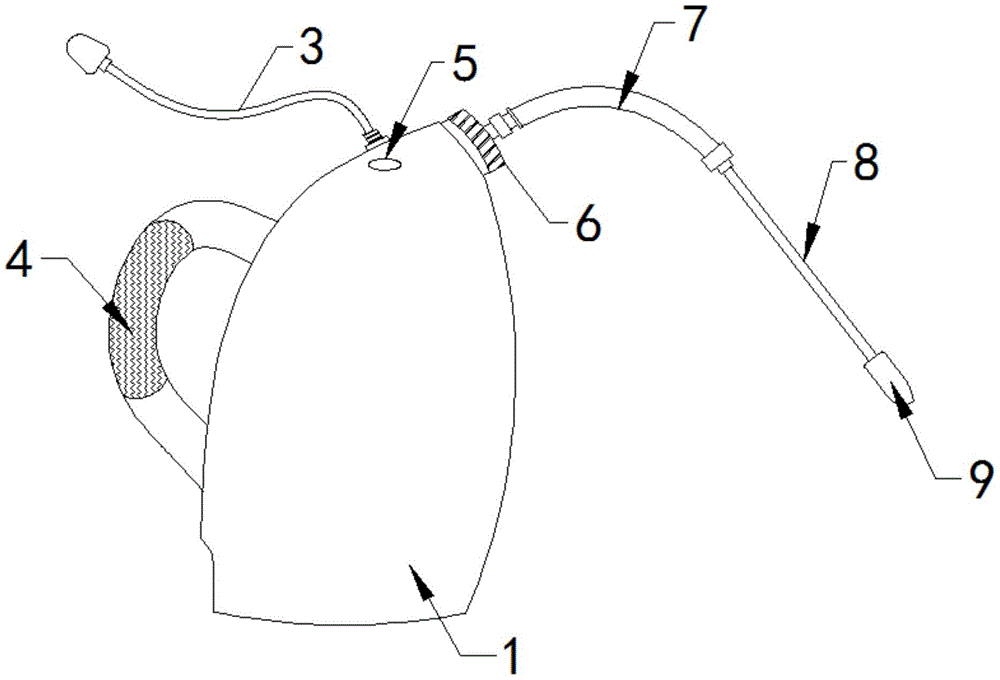

图1为本实用新型的整体结构示意图。

图2为本实用新型的储液壶内部具体连接结构示意图。

图中：1-储液壶；2-电加热管；3-电源线；4-手柄；5-指示灯；6-灌液口；7-输液软管；8-硬管；9-灌药头。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

如图所示1-2；

本实施例提供了一种畜牧用防冻结灌壶器，包括储液壶1、电加热管2、输液软管7、硬管8和灌药头9，储液壶1的内部嵌入设置有电加热管2，电加热管2的另一端配套设置有电源线3，储液壶1的右侧中间处固定连接有手柄4，储液壶1的正面上端设置有指示灯5，储液壶1的顶部一体化设置有灌液口6，灌液口6的外端固定连接有输液软管7，输液软管7的另一端固定连接有硬管8，硬管8的末端一体化设置有灌药头9。

进一步的，电源线3位于储液壶1的右侧上端处，且电加热管2通过电源线3与外部电源电性连接，通过电源线3与外部电源电性连接，外部电源为电加热管2提供电力来源，保障其正常运行，电加热管2在储液壶1的内部进行电加热，对储液壶1内的液体加热升温，使得储液壶1内的液体保持流动性。

进一步的，电加热管2通过电线与指示灯5呈电性连接，且电加热管2配套设置有干烧保护器，通过指示灯5能够了解电加热管2加热的工作状态，通过电加热管2配套设置有干烧保护器，使得电加热管2加热液体更加安全。

进一步的，储液壶1为不锈钢储液壶1，不锈钢储液壶1能够在电加热管2工作时，不受电加热管2加热影响。

进一步的，手柄4与储液壶1为分体式设置，且手柄4为塑料手柄4，手柄4的表面设置有防滑纹，分体式设置的塑料手柄4能够不受储液壶1温度的影响，进行正常使用。

进一步的，电加热管2垂直悬空在储液壶1的内部与底部具有一定间隔，且电加热管2位于储液壶1的内部中间处，电加热管2位于储液壶1的内部中间处，能够从储液壶1中间部分的液体进行加热升温，并辐射至储液壶1中间外围的液体，使得升温更加快速。

进一步的，灌液口6的外端配套设置有旋盖，且灌液口6、输液软管7、硬管8和灌药头9之间相互连通，通过旋盖可以打开灌液口6，将需要使用的液体灌入储液壶1中，储液壶1中的液体能够经过灌液口6通过输液软管7和硬管8进行流通，最后从灌药头9中流出。

工作原理：首先通过旋盖可以打开灌液口6，将需要使用的液体灌入储液壶1中，储液壶1中的液体能够经过灌液口6通过输液软管7和硬管8进行流通，最后从灌药头9中流出，当在冬天等寒冷天气使用时，灌壶器内的液体凝结后，通过电源线3与外部电源电性连接，外部电源为电加热管2提供电力来源，保障其正常运行，电加热管2在储液壶1的内部进行电加热，通过指示灯5能够了解电加热管2加热的工作状态，电加热管2位于储液壶1的内部中间处，能够从储液壶1中间部分的液体进行加热升温，并辐射至储液壶1中间外围的液体，使得升温更加快速，电加热管2对储液壶1内的液体加热升温，消除液体的凝结性，使得储液壶1内的液体保持流动性，使得可以继续连续喂药和喂奶的操作，使得使用更加方便。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
