技术领域

本实用新型涉及园林技术领域，具体是一种果实防砸落承接设备。

背景技术

果树的生态环境效益果树普遍具有适应性强，不仅能种植在平原、河流两岸、道路、农村园前屋后，还可以在沙荒、丘陵、海涂等地生长，选栽适宜的果树，不仅增加经济收入，而且可以防止水土流失、增加绿色覆盖面积、调节气候，从而绿化、美化、净化环境，现有技术中，摘果子均采用人工采摘，容易掉落至地上摔坏，因此，针对这一现状，迫切需要开发一种快速安装的园林果实防砸落承接结构，以克服当前实际应用中的不足。

实用新型内容

本实用新型的目的在于提供一种快速安装的园林果实防砸落承接结构，以解决背景技术中的不足。

本实用新型的实施例是这样实现的：

一种快速安装的园林果实防砸落承接结构，包括：缓冲承接箱、集果箱、气垫网、排果口、承接导管、进果口、连杆、电机一、转动轴、刀片、连接柱、连接架、伸缩杆、电机二、底座、螺栓、进气口、连接杆、推手、支撑腿和万向轮，所述缓冲承接箱内部设置有集果箱，集果箱上方活动安装有气垫网，所述气垫网上方设置有排果口，所述排果口上方活动连接有承接导管，所述承接导管顶部设置有进果口，所述进果口外侧固定安装有连杆，所述连杆顶部固定安装有电机一右侧活动连接有转动轴，所述转动轴表面设置有刀片，所述连杆下方固定安装有连接柱，所述连接柱外部套接有连接架，所述连接架下方活动连接有伸缩杆，所述伸缩杆底部固定安装有电机二，所述电机二下方固定安装有底座，所述底座外部活动安装有螺栓，所述缓冲承接箱外部设置有进气口，所述进气口上方固定安装有连接杆，所述连接杆一端固定连接有推手，所述缓冲承接箱下方固定连接有支撑腿，所述支撑腿一端活动连接有万向轮。

优选的，所述电机一和电机二均与外界电源电性连接。

优选的，所述气垫网为内部充有空气的网状气垫，该气垫网上网孔的直径为1cm。

优选的，所述缓冲承接箱呈矩形，其两侧均设置有进气口。

优选的，所述连接柱、连接架和伸缩杆顶部的两端均设置有螺栓，底座和伸缩杆底部的两端均设置有螺栓。

本实用新型提供了一种快速安装的园林果实防砸落承接结构，具有以下

有益效果：

(1)本实用新型通过设置电机一和电机二均与外界电源电性连接，电机一带动转动轴利用刀片对果树枝进行切断，将果子从进果口进入通过承接导管滑落至缓冲承接箱内，电机二带动伸缩杆进行长短伸缩，气垫网为内部充有空气的网状气垫，该气垫网上网孔的直径为1cm，这样既不会影响通气，也不会将果实从网孔里漏下直接掉落至集果箱摔坏。

(2)本实用新型的优点在于，通过缓冲承接箱呈矩形，其两侧均设置有进气口，通过进气口使缓冲承接箱内部通风，使存放的果实不容易坏，连接柱、连接架和伸缩杆顶部的两端均设置有螺栓，底座和伸缩杆底部的两端均设置有螺栓，通过螺栓与另一端的螺帽相连接，可转动螺栓快速的进行拆卸与安装，携带方便。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

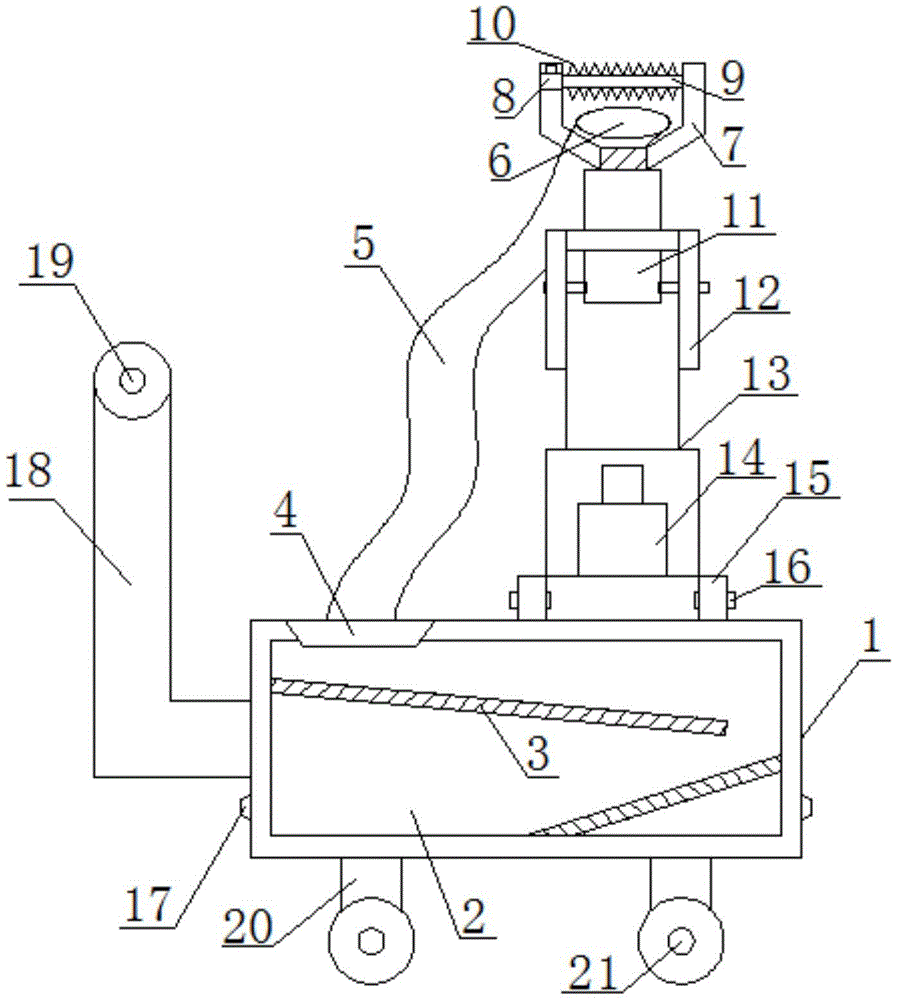

图1为本实用新型的整体结构示意图。

图2为本实用新型的承接导管结构示意图。

图3为本实用新型的缓冲承接箱结构示意图。

图中：1-缓冲承接箱、2-集果箱、3-气垫网、4-排果口、5-承接导管、6-进果口、7-连杆、8-电机一、9-转动轴、10-刀片、11-连接柱、12-连接架、13-伸缩杆、14-电机二、15-底座、16-螺栓、17-进气口、18-连接杆、19-推手、20-支撑腿、21-万向轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1至3，本实用新型实施例中，一种快速安装的园林果实防砸落承接结构，包括：缓冲承接箱1、集果箱2、气垫网3、排果口4、承接导管5、进果口6、连杆7、电机一8、转动轴9、刀片10、连接柱11、连接架12、伸缩杆13、电机二14、底座15、螺栓16、进气口17、连接杆18、推手19、支撑腿20和万向轮21，缓冲承接箱1内部设置有集果箱2，集果箱2上方活动安装有气垫网3，气垫网3上方设置有排果口4，排果口4上方活动连接有承接导管5，承接导管5顶部设置有进果口6，进果口6外侧固定安装有连杆7，连杆7顶部固定安装有电机一8右侧活动连接有转动轴9，转动轴9表面设置有刀片10，连杆7下方固定安装有连接柱11，连接柱11外部套接有连接架12，连接架12下方活动连接有伸缩杆13，伸缩杆13底部固定安装有电机二14，电机二14下方固定安装有底座15，底座15外部活动安装有螺栓16，缓冲承接箱1外部设置有进气口17，进气口17上方固定安装有连接杆18，连接杆18一端固定连接有推手19，缓冲承接箱1下方固定连接有支撑腿20，支撑腿20一端活动连接有万向轮21。

其中，电机一8和电机二14均与外界电源电性连接，电机一8带动转动轴9利用刀片10对果树枝进行切断，将果子从进果口6进入通过承接导管5滑落至缓冲承接箱1内，电机二14带动伸缩杆13进行长短伸缩。

其中，气垫网3为内部充有空气的网状气垫，该气垫网3上网孔的直径为1cm，这样既不会影响通气，也不会将果实从网孔里漏下直接掉落至集果箱2摔坏。

其中，缓冲承接箱1呈矩形，其两侧均设置有进气口17，通过进气口17使缓冲承接箱1内部通风，使存放的果实不容易坏。

其中，连接柱11、连接架12和伸缩杆13顶部的两端均设置有螺栓16，底座15和伸缩杆13底部的两端均设置有螺栓16，通过螺栓16与另一端的螺帽相连接，可转动螺栓16快速的进行拆卸与安装，携带方便。

工作原理，首先，当需要对园林果树的果实进行采摘时，通过推手19将推车推到果树旁，将电机一8和电机二14均与外界电源电性连接，电机一8带动转动轴9利用刀片10对果树枝进行切断，将果子从进果口6进入通过承接导管5滑落至缓冲承接箱1内，电机二14带动伸缩杆13进行长短伸缩，气垫网3为内部充有空气的网状气垫，该气垫网3上网孔的直径为1cm，这样既不会影响通气，也不会将果实从网孔里漏下直接掉落至集果箱2摔坏，缓冲承接箱1呈矩形，其两侧均设置有进气口17，通过进气口17使缓冲承接箱1内部通风，使存放的果实不容易坏，连接柱11、连接架12和伸缩杆13顶部的两端均设置有螺栓16，底座15和伸缩杆13底部的两端均设置有螺栓16，通过螺栓16与另一端的螺帽相连接，可转动螺栓16快速的进行拆卸与安装，携带方便。
