技术领域

本实用新型涉及水利农业领域，具体的涉及一种防坠用水利农田井口的防护装置。

背景技术

水利是对水力资源的开发和防止水灾，水是一切生命的源泉，是人类生活和生产活动中必不可少的物质，水力井的建立不但在恶劣的情况下能够储存足够的水资源，供当地的居民使用，另一方面，在洪涝灾害的时候能够防止水灾，水利井的建立具有极大的益处，而现有技术中的防护装置与井口之间的固定性差，导致装置容易与井口发生脱离，并且在打水时，由于井口内壁较粗糙，容易对绳子造成损坏等问题，因此，需要在防护装置的基础上进一步的研究，提供一种防坠用水利农田井口的防护装置。

实用新型内容

该种装置解决上述背景技术提出的技术问题，提供一种防坠用水利农田井口的防护装置，包括：防护盖、活动盖、防护套、安装架、海绵层、地钉和护绳板，防护盖一端活动连接有活动盖，且防护盖的底部两侧安装有支柱，支柱的下方设置有防坠部件，且防坠部件的两端安装有稳固部件。

优选的，活动盖呈扇形状，且防护盖的一端呈扇形开口设置，并且活动盖的上端设置有把手。

优选的，防坠部件包括：安装架和海绵层，安装架设置在防护套的内壁，且安装架的内侧卡接有防护网，并且防护网的一端呈扇形开口设置。

优选的，海绵层设置在防护网的上端，且海绵层的上表面呈弯曲弧形状。

优选的，稳固部件包括：地钉，地钉设置在防护套的两端，且地钉的一端固定连接有固定杆，并且固定杆的中部卡接有弹性件。

优选的，护绳板的外壁设置有两个延伸块，且护绳板与延伸块呈弯曲弧形状，护绳板的一端一体化设置有连接板，且连接板的底部卡接有延伸固定杆。

有益效果：通过将地钉安装在地底中，且地钉的底端呈尖锥状，保证地钉在地底固定牢固，达到提高该装置的稳固效果，并通过弹性件压缩和拉伸可以调节固定杆的长度，适用于不同大小的井口进行安装；

通过两个延伸块对护绳板上的绳子进行限位，防止绳子脱离护绳板对其造成损坏，并通过护绳板弧形的设置，便于更好的拉动绳子，提高该装置的实用性；

通过设置的防护网，防止重物下坠起到防护的作用，并通过海绵层，能够防止其他物品掉入井内，同时对人身安全起到保护的作用。

附图说明

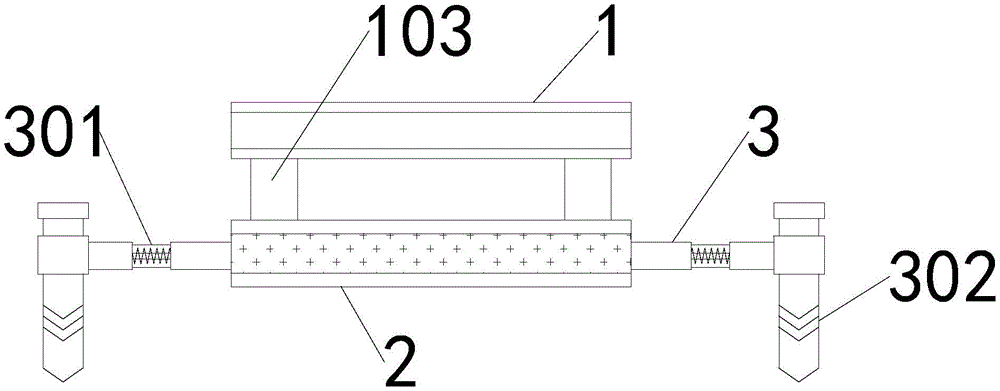

图1为本实用新型整体的平面结构示意图。

图2为本实用新型中的防护盖立体结构示意图。

图3为本实用新型中的稳固装置平面结构示意图。

图4为本实用新型中的安装架平面结构示意图。

图5为本实用新型中的护绳板平面结构示意图。

图1-5中：1-防护盖、101-活动盖、102-把手、103-支柱，2-防护套、201-海绵层、202-安装架、203-防护网、204-护绳板、205-延伸固定杆、206-连接板、207-延伸块、3-固定杆、301-弹性件、302-地钉。

具体实施方式

请参阅图1至5中，本实用新型实施例中，一种防坠用水利农田井口的防护装置，包括：防护盖1、活动盖101、防护套2、安装架202、海绵层201、地钉302和护绳板204，防护盖1一端活动连接有活动盖101，且防护盖1的底部两侧安装有支柱103，支柱103的下方设置有防坠部件，且防坠部件的两端安装有稳固部件。

优选的，活动盖101呈扇形状，且防护盖1的一端呈扇形开口设置，并且活动盖101的上端设置有把手102，在使用过程中，可以通过把手102对活动盖101进行滑动开启或关闭，省力方便，同时方便人员对井内情况进行检测，无需移动过重的井盖。

优选的，防坠部件包括：安装架202和海绵层201，安装架202设置在防护套2的内壁，且安装架202的内侧卡接有防护网203，并且防护网203的一端呈扇形开口设置，通过设置的防护网203，防止重物下坠起到防护的作用。

优选的，海绵层201设置在防护网203的上端，且海绵层201的上表面呈弯曲弧形状，通过海绵层201，能够防止其他物品掉入井内，同时对人身安全起到保护的作用。

优选的，稳固部件包括：地钉302，地钉302设置在防护套2的两端，且地钉302的一端固定连接有固定杆3，并且固定杆3的中部卡接有弹性件301，通过将地钉302安装在地底中，且地钉302的底端呈尖锥状，保证地钉302在地底固定牢固，达到提高该装置的稳固效果。

优选的，护绳板204的外壁设置有两个延伸块207，且护绳板204与延伸块207呈弯曲弧形状，护绳板204的一端一体化设置有连接板206，且连接板206的底部卡接有延伸固定杆205，护绳板204设置有至少三个，且护绳板204紧密贴合于安装架202的一端，通过两个延伸块207对护绳板204上的绳子进行限位，防止绳子脱离护绳板204对其造成损坏，并通过护绳板204弧形的设置，便于更好的拉动绳子，提高该装置的实用性。

工作原理：

在安装本实用新型一种防坠用水利农田井口的防护装置时，首先，通过将地钉302安装在地底中，当井口较大时，通过弹性件301带动固定杆3向外侧拉伸，使固定杆3调整至合适的长度再通过地钉302进行安装，随后通过把手102对活动盖101进行滑动开启，并利用延伸固定杆205与连接板206将护绳板204固定在安装架202上，接着通过两个延伸块207对护绳板204上的绳子进行限位，防止绳子脱离护绳板204对其造成损坏，之后通过防护网203防止重物下坠起到防护的作用，并利用海绵层201，能够防止其他物品掉入井内，同时对人身安全起到保护的作用。
