技术领域

本实用新型涉及水利技术领域，具体为一种管道装置。

背景技术

为了保证作物正常生长，获取高产稳产，必须供给作物以充足的水分。在自然条件下，往往因降水量不足或分布的不均匀，不能满足作物对水分要求。因此，必须人为地进行灌溉，以补天然降雨之不足。然而在一些水质较差、杂质较多的地方，现在的大部分水利管道由于设计不合理无法过滤杂质，从而导致管道因污垢堵塞。虽然有设计出能够过滤淤泥、杂质的水利管道，但是在长期使用的情况下，水利管道在过滤网处还是容易被堵塞住，此时过滤网的存在又给疏通堵塞带来了操作难度，因此需要在现有灌溉管道装置上进行升级和改造，以克服现有问题和不足，提供一种水利工程用防堵塞灌溉管道装置。

实用新型内容

本实用新型的旨在于解决现有水利管道在过滤网处容易被污物堵塞住，过滤网的存在给疏通堵塞带来了操作难度的技术问题，提供一种水利工程用防堵塞灌溉管道装置，该装置中通过设置排污腔和入水管道，通过入水管道连接外接水源对灌溉管内部进行冲水可将内部滤网表面的污物进行反冲刷，反冲刷下来的污物可以通过排污腔自然落下，使得管道排污快速便捷。

为实现上述目的，本实用新型提供如下技术方案：一种水利工程用防堵塞灌溉管道装置，包括排污结构和灌溉结构，排污结构设置于灌溉结构的内侧底部；

灌溉结构包括灌溉管、抽水管道、农用水泵、过滤筛网、抱箍和支柱，抽水管道由农用水泵与灌溉管密封套装连接，并且抽水管道延伸至河道之中，过滤筛网固定安装于灌溉管的内壁表面，抱箍环绕安装于灌溉管的外表面，支柱固定安装于抱箍的底部支撑于地面；

排污结构包括排污腔、入水管道、排污腔盖、密封铰链、挡板和阻位件，排污腔贯通开设于灌溉管的底部，入水管道安装固定贯通于灌溉管的中后段顶部，排污腔盖封堵于排污腔底部开口处，挡板由密封铰链活动铰接连接于排污腔的顶部开口处一侧，阻位件固定于排污腔的顶部开口处另一侧。

作为本实用新型进一步的方案：所述支柱焊接固定于抱箍的底部正中心处，且支柱高度为30-50cm之间。

作为本实用新型进一步的方案：所述排污腔内部为中空状焊接固定开设于灌溉管管体底部。

作为本实用新型进一步的方案：所述密封铰链的可旋转角度为0-180°之间。

作为本实用新型进一步的方案：所述过滤筛网设置有若干层，且每一个过滤筛网的底部前端均设置有排污腔。

作为本实用新型进一步的方案：所述过滤筛网的滤网直径从外至内逐渐减少。

作为本实用新型进一步的方案：所述挡板与阻位件互为嵌合固定配套设置，且挡板与阻位件之间连接处设置橡胶防水涂层。

本实用新型的有益效果为：

通过在本实用新型中设置过滤筛网设置有若干层，且每一个过滤筛网的底部前端均设置有排污腔，可以对逐层的过滤筛网进行污物的排出，也使得灌溉水中的垃圾以及污物能够进行多层的过滤，避免垃圾较多直接堵塞管道；

该种水利工程用防堵塞灌溉管道装置的优点在于设置有排污腔，排污腔垂直设置于灌溉管的底部可以使得在内部排污时内部冲刷出的污物直接掉落，减少了人工手动进行清除的麻烦；

该种水利工程用防堵塞灌溉管道装置设置有挡板与阻位件，由于挡板与阻位件互为嵌合固定配套设置，且挡板与阻位件之间连接处设置橡胶防水涂层，可以在抽水的过程中对排污腔起到间隔密封效果，防止灌溉水的溢出。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

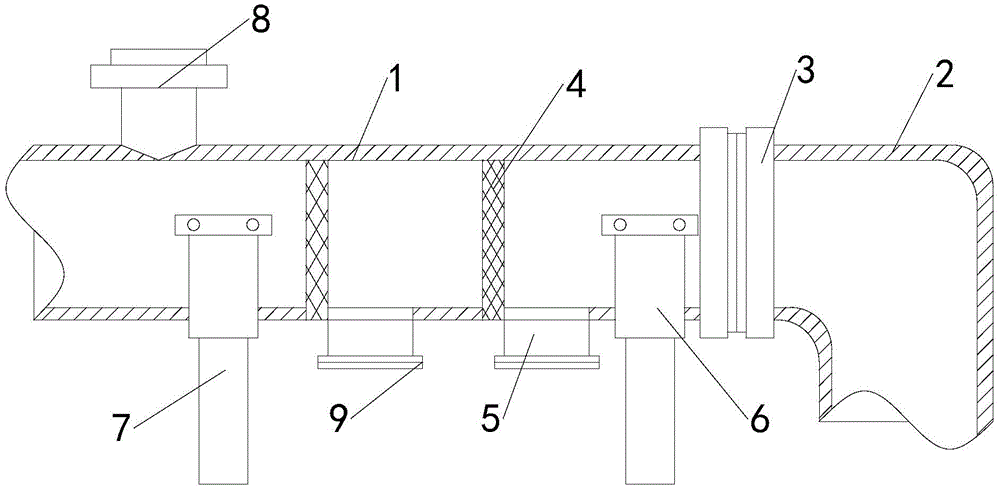

图1为本实用新型的整体结构示意图。

图2为本实用新型的排污腔结构示意图。

图1-2中：1-灌溉管，2-抽水管道，3-农用水泵，4-过滤筛网，5-排污腔，6-抱箍，7-支柱，8-入水管道，9-排污腔盖，10-密封铰链，11-挡板，12-阻位件。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

本实用新型中使用的电动液压杆、电动气泵、气囊均可以通过市场购买或私人订制所得。

请参阅图1～2，本实用新型实施例中，一种水利工程用防堵塞灌溉管道装置，包括排污结构和灌溉结构，排污结构设置于灌溉结构的内侧底部；

灌溉结构包括灌溉管1、抽水管道2、农用水泵3、过滤筛网4、抱箍6和支柱7，抽水管道2由农用水泵3与灌溉管1密封套装连接，并且抽水管道2延伸至河道之中，过滤筛网4固定安装于灌溉管1的内壁表面，过滤筛网4设置有若干层，且每一个过滤筛网4的底部前端均设置有排污腔5，可以对逐层的过滤筛网4进行污物的排出，也使得灌溉水中的垃圾以及污物能够进行多层的过滤，避免垃圾较多直接堵塞管道，抱箍6环绕安装于灌溉管1的外表面，支柱7固定安装于抱箍6的底部支撑于地面；

排污结构包括排污腔5、入水管道8、排污腔盖9、密封铰链10、挡板11和阻位件12，排污腔5贯通开设于灌溉管1的底部，排污腔5垂直设置于灌溉管1的底部可以使得在内部排污时内部冲刷出的污物直接掉落，减少了人工手动进行清除的麻烦，入水管道6安装固定贯通于灌溉管1的中后段顶部，排污腔盖9封堵于排污腔5底部开口处，挡板11由密封铰链10活动铰接连接于排污腔5的顶部开口处一侧，阻位件12固定于排污腔5的顶部开口处另一侧，由于挡板11与阻位件12互为嵌合固定配套设置，且挡板11与阻位件12之间连接处设置橡胶防水涂层，可以在抽水的过程中对排污腔5起到间隔密封效果，防止灌溉水的溢出。

其中，所述支柱7焊接固定于抱箍6的底部正中心处，且支柱7高度为30-50cm之间，使得灌溉管1能够离地。

其中，所述排污腔5内部为中空状焊接固定开设于灌溉管1管体底部，可以将污物有效的排出管道。

其中，所述密封铰链10的可旋转角度为0-180°之间，能够在排污时对挡板11进行旋转调整。

其中，所述过滤筛网4设置有若干层，且每一个过滤筛网4的底部前端均设置有排污腔5，可以对逐层的过滤筛网4进行污物的排出。

其中，所述过滤筛网4的滤网直径从外至内逐渐减少，使得灌溉水中的垃圾以及污物能够逐层的进行过滤，避免垃圾较多直接堵塞管道。

其中，所述挡板11与阻位件12互为嵌合固定配套设置，且挡板11与阻位件12之间连接处设置橡胶防水涂层，可以在抽水的过程中对排污腔5起到间隔效果。

工作原理：

在使用本实用新型一种水利工程用防堵塞灌溉管道装置时，首先，将抽水管道2通过农用水泵3连接灌溉管1进行抽水，通过农用水泵3将灌溉水通过抽水管道2抽至灌溉管1之中，并且灌溉水通过逐层的过滤网筛4进行水中污物的过滤，使得水中含有的不同形态大小的颗粒物以及固体垃圾得到逐层的过滤网筛4隔除，防止灌溉管1内部污物堆积过多发生堵塞，也使得过滤后的水能够通过灌溉管1的外接结构进行更好的进行农田灌溉，在灌溉装置使用过后可以将抽水泵与抽水管道之间分离，再将入水管道8连接外接水管水泵对灌溉管1内部进行冲水，使得灌溉管1中水流反向流动对过滤筛网4进行冲刷，并且将底部的排污腔盖9打开，把被阻位件12阻挡的排污腔5内部的挡板11通过密封铰链10推上90°与灌溉管1管底垂直，并且由于灌溉管1被抱箍6以及支柱7支撑固定，使得过滤筛网4表面被冲刷下来的污物能够通过排污腔5中落下，工作人员再对污物进行清理即可，避免长时间的使用后内部的过滤筛网4发生堵塞。
