技术领域

本实用新型属于轴承存放技术领域，具体涉及一种具有除湿效果的轴承存放装置。

背景技术

在轴承的存放过程中，需要将轴承放在箱子内储存，由于轴承本身未完全干燥的原因或受外界环境的影响，传统的轴承储放箱内容易产生潮湿的环境，轴承存放在这样的储放箱内容易被腐蚀，影响了轴承的产品质量，传统的轴承储放箱在放轴承时轴承杂乱堆积在一起，轴承容易产生相互之间的碰撞，可能会损坏轴承。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种具有除湿效果的轴承存放装置，具有除湿效果好和便于取出的特点。

为实现上述目的，本实用新型提供如下技术方案：一种具有除湿效果的轴承存放装置，包括箱体、箱门和螺丝，所述箱体内壁固定连接有电机，所述电机共有三个，均固定连接在箱体内壁，所述电机输出轴另一端固定连接有螺纹杆，所述螺纹杆另一端固定连接有转轴，所述箱体内壁固定连接有轴承，所述转轴另一端穿设在轴承中，所述螺纹杆表面螺纹连接有螺纹帽，所述螺纹帽另一端固定连接有放置板，所述放置板共有三个，均固定连接在螺纹帽表面，所述箱体内壁固定连接有滑杆，所述滑杆共有三个，均固定连接在箱体内壁，所述滑杆表面滑动连接有滑套，所述滑套另一端固定连接在放置板表面。

优选的，所述放置板表面固定连接有锥形块，所述锥形块共有多个，均固定连接在放置板表面，所述箱体上端固定连接有空气压缩机，所述空气压缩机表面固定连接有进风管，所述进风管另一端穿设在第一卡块表面。

优选的，所述第一卡块表面卡接有滤网，所述滤网内设置有干燥剂，所述第一卡块通过合页固定连接有第二卡块，所述第二卡块表面固定连接有第二固定块，所述第一卡块表面固定连接有第一固定块，所述第一固定块和第二固定块通过螺丝固定连接，所述螺丝共有两个，且对称固定连接在第二固定块表面。

优选的，所述第一卡块表面穿设有出风管，所述出风管另一端穿设在箱体表面，所述箱体表面镶嵌有排风扇，所述箱体底端固定连接有万向轮组，所述万向轮组共有四个，且呈矩形固定连接在箱体底端，所述箱体底端固定连接有电动推杆，所述电动推杆共有四个，且呈矩形固定连接在箱体底端。

优选的，所述电动推杆底端固定连接有底座，所述箱体表面开设有通孔，所述放置板穿设在通孔中，所述箱体通过合页挂连接有箱门，所述箱门表面固定连接有控制开关，所述箱门表面固定连接有把手。

与现有技术相比，本实用新型的有益效果是：

本实用新型，通过设置空气压缩机、干燥剂和排风扇，使得人们在对箱体内进行除湿时，人们通过控制开关控制空气压缩机运转，进而将空气通过干燥剂除湿后进入到箱体内，进而对箱体内存放的轴承进行通风干燥，同时人们通过控制开关控制排风扇运转，进而使得箱体内的空气排出，在空气压缩机、干燥剂和排风扇的作用下，使得人们在对箱体内进行除湿时更加便捷。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

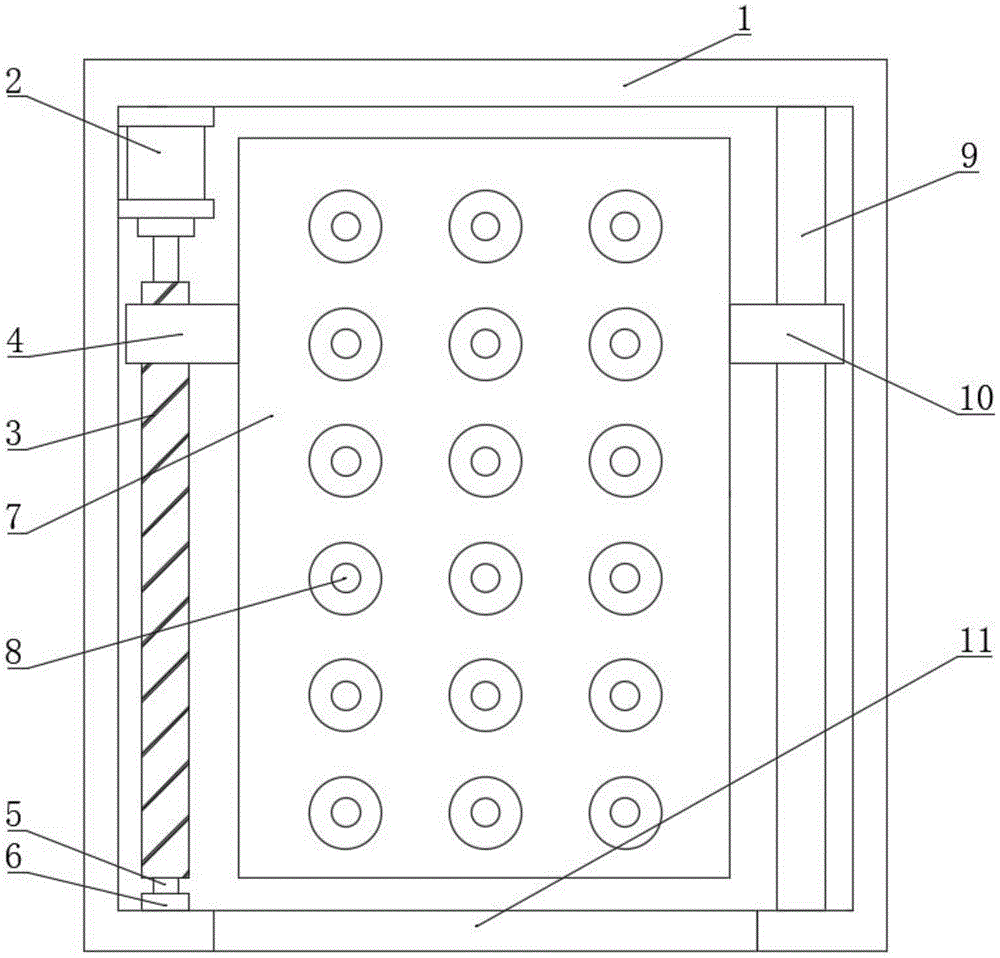

图1为本实用新型俯视剖视的结构示意图；

图2为本实用新型正视剖视的结构示意图；

图3为本实用新型正视的结构示意图；

图4为本实用新型中第二卡块的结构示意图；

图中：1、箱体；2、电机；3、螺纹杆；4、螺纹帽；5、转轴；6、轴承；7、放置板；8、锥形块；9、滑杆；10、滑套；11、通孔；12、空气压缩机；13、进风管；14、滤网；15、干燥剂；16、出风管；17、第一卡块；18、第二卡块；19、第一固定块；20、第二固定块；21、螺丝；22、箱门；23、控制开关；24、把手；25、万向轮组；26、电动推杆；27、底座；28、排风扇。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-4，本实用新型提供以下技术方案：一种具有除湿效果的轴承存放装置，包括箱体1、箱门22和螺丝21，所述箱体1内壁固定连接有电机2，所述电机2共有三个，均固定连接在箱体1内壁，所述电机2输出轴另一端固定连接有螺纹杆3，所述螺纹杆3另一端固定连接有转轴5，所述箱体1内壁固定连接有轴承6，所述转轴5另一端穿设在轴承6中，所述螺纹杆3表面螺纹连接有螺纹帽4，所述螺纹帽4另一端固定连接有放置板7，所述放置板7共有三个，均固定连接在螺纹帽4表面，所述箱体1内壁固定连接有滑杆9，所述滑杆9共有三个，均固定连接在箱体1内壁，所述滑杆9表面滑动连接有滑套10，所述滑套10另一端固定连接在放置板7表面，通过设置电机2、螺纹帽4和滑杆9，使得人们在对轴承进行取出时，人们通过控制开关23控制电机2转动，进而带动螺纹帽4和滑套10移动，同时带动放置板7移动，在电机2、螺纹帽4和滑杆9的作用下，使得人们在对轴承进行取出时更加省力。

具体的，所述放置板7表面固定连接有锥形块8，通过设置锥形块8和放置板7，使得人们在对轴承进行放置时，人们将所需存放轴承搭接在锥形块8表面，进而对轴承进行限位，在锥形块8和放置板7的作用下，使得人们在对轴承进行放置时防止轴承间相互碰撞磨损，进而对轴承进行保护和限位，所述锥形块8共有多个，均固定连接在放置板7表面，所述箱体1上端固定连接有空气压缩机12，通过设置空气压缩机12、干燥剂15和排风扇28，使得人们在对箱体1内进行除湿时，人们通过控制开关23控制空气压缩机12运转，进而将空气通过干燥剂15除湿后进入到箱体1内，进而对箱体1内存放的轴承进行通风干燥，同时人们通过控制开关23控制排风扇28运转，进而使得箱体1内的空气排出，在空气压缩机12、干燥剂15和排风扇28的作用下，使得人们在对箱体1内进行除湿时更加便捷，所述空气压缩机12表面固定连接有进风管13，所述进风管13另一端穿设在第一卡块17表面。

具体的，所述第一卡块17表面卡接有滤网14，所述滤网14内设置有干燥剂15，所述第一卡块17通过合页固定连接有第二卡块18，所述第二卡块18表面固定连接有第二固定块20，所述第一卡块17表面固定连接有第一固定块19，所述第一固定块19和第二固定块20通过螺丝21固定连接，所述螺丝21共有两个，且对称固定连接在第二固定块20表面。

具体的，所述第一卡块17表面穿设有出风管16，所述出风管16另一端穿设在箱体1表面，所述箱体1表面镶嵌有排风扇28，所述箱体1底端固定连接有万向轮组25，所述万向轮组25共有四个，且呈矩形固定连接在箱体1底端，所述箱体1底端固定连接有电动推杆26，所述电动推杆26共有四个，且呈矩形固定连接在箱体1底端。

具体的，所述电动推杆26底端固定连接有底座27，所述箱体1表面开设有通孔11，所述放置板7穿设在通孔11中，所述箱体1通过合页挂连接有箱门22，所述箱门22表面固定连接有控制开关23，所述箱门22表面固定连接有把手24。

本实用新型的工作原理及使用流程：本实用新型，在使用时，首先人们通过推动该装置，进而将该装置移动到指定的位置，人们通过控制开关23控制电动推杆26伸长，同时带动底座27向下移动，进而对该装置的位置进行固定，在对所需存放的轴承进行放置时，首先人们打开箱门22，然后人们通过控制开关23控制电机2转动，进而带动放置板7向外移动，从而人们将轴承搭接在锥形块8表面进行放置，待将轴承放置完后，人们关闭箱门22，然后人们通过控制开关23控制空气压缩机12和排风扇28运转，进而对箱体1内部进行干燥除湿。
